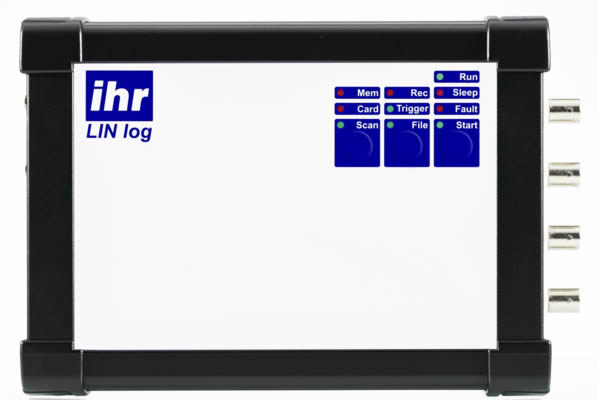

數據記錄儀用于在實驗室或行駛車輛上監測LIN總線數據流。

移動LIN數據記錄儀可以監控實驗室或移動車輛中的總線通信。數據記錄使用閃存卡作為可交換記錄媒介，然后把記錄數據讀取到PC中并由Visulin軟件的綜合用戶界面進行處理和分析。

觸發條件需要在PC上配置，并與LIN的配置一起加載到記錄器。設備可以進行級聯，因此可以實現多個分開的車輛總線（LIN和CAN混合）的同步記錄。所有來源的記錄數據總是會彼此時間同步。

特點

• 監控LIN的節點/LIN的子系統
• 記錄LIN總線通信，系統和測量數據。也可選擇記錄CAN總線。
• 睡眠/喚醒監控
• PC程序Visulin，支持記錄和查看測量的數據，也可以配置記錄儀。

設備

• 用于插入簡易閃存的卡槽
• 存儲深度多達128MB，允許記錄超過600萬條報文
• 通過軟件可切換的阻性總線終端（主/從/壓力/過載）
• 具有2路模擬/數字輸入輸出端口，可用于觸發

配件：

• 第二路CAN接口，用于連接車輛總線和網關方真，可充分配置
• CAN I/O外圍擴展
• LINlog仿真器選擇：
  可選LINlog擴展：在使用斷電模式后，數據記錄儀也可以用作LIN / CAN的仿真器（參考LINgate）
