PCAN-USB FD：高速USB 2.0轉CAN FD接口 |
|
市場上暢銷的USB轉CAN FD總線適配器，出自CAN總線專家之手！
監視CAN/CAN FD總線網絡，編寫CAN/CAN FD總線程序，以及和CAN/CAN FD總線設備通訊。廣泛應用于汽車、工業、醫療和其它行業。

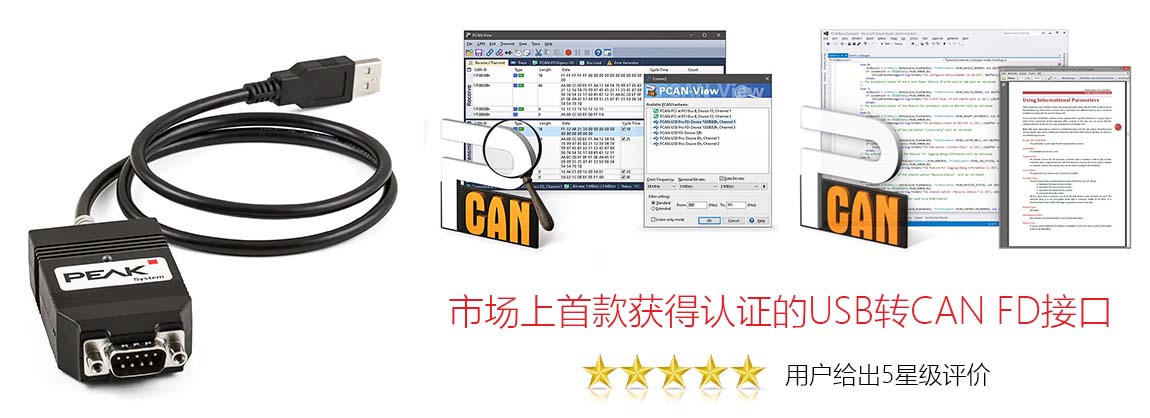

CAN FD適配器PCAN-USB FD可通過USB把CAN FD和CAN網絡連接到電腦。電氣隔離達到500V從CAN總線解耦電腦。使用簡單并且它的緊湊塑料殼使該接口特別適用于隨身攜帶外出使用。
整套還包含CAN/CAN FD監視器PCAN-View for Windows和編程接口PCAN-Basic。
新的CAN FD標準 (CAN with Flexible Data Rate) 主要特點是更高的數據傳輸帶寬。最大64數據位每個CAN FD幀 (代替目前的8位) 可以最大12 Mbit/s比特率傳輸。CAN FD向下兼容CAN 2.0 A/B標準，因此CAN FD節點可用于現有的CAN網絡。但是，在這種情況下，CAN FD擴展不適用。
ISO/Non-ISO CAN FD：
自從CAN FD首次實施起，協議已經獲得改進并且現在被包含在標準ISO 11898-1中。改進后的CAN FD標準不兼容原始協議。
我們充分考慮了這種情況，我們的CAN FD接口支持這兩種協議版本。如果需要，你可以通過軟件環境 („Non-ISO“ 和 „ISO“)切換到CAN FD協議。2015年2月之前交付的設備需要固件升級獲得該功能。如果你有興趣和更多信息，請聯系我們：[email protected]。 |
|
規格
- 該適配器用于高速USB 2.0 (兼容USB 1.1 和 USB 3.0)
- 高速CAN連接 (ISO 11898-2)
- 符合CAN規范 2.0 A/B 和 FD 1.0
- CAN FD支持ISO和Non-ISO標準切換
- CAN FD比特率用于數據域 (64位最大) 從 25 kbit/s至12 Mbit/s
- CAN比特率從25 kbit/s至1 Mbit/s
- 時間戳分辨率1 μs
- CAN總線連接經由D-Sub, 9-pin
(符合CiA? 303-1)
- CAN FD控制器的FPGA實施
- NXP TJA1044GT CAN收發器
- 電氣隔離達到500 V
- CAN端子可通過焊接跳線激活
- 總線負載測量包括物理總線上的錯誤幀和過載幀
- 誘發錯誤發生功能用于進入和外出CAN報文
- 通過焊接跳線可5-V供電CAN連接，例如外部總線轉換器
- 通過USB供電
- 擴展的工作溫度范圍從-40 to 85 °C (-40 to 185 °F)
|
|
引腳分配 D-Sub
 |
管腳 |
管腳定義 |
| 1 |
沒有連接 / 可選 +5V |
| 2 |
CAN-L |
| 3 |
GND |
| 4 |
沒有連接 |
| 5 |
沒有連接 |
| 6 |
GND |
| 7 |
CAN-H |
| 8 |
沒有連接 |
| 9 |
沒有連接 |
|
|
發貨清單
貨號：IPEH-004022 |
|
下載
Device driver setup for Windows
PEAK-System installation package for device drivers and tools for Windows? 10, 8.1, 7 (32/64-bit) for our PC interfaces. |
Download |
Device driver for Linux
Device drivers for PEAK CAN interfaces from Kernel 2.4 and higher. |
Website |
| PCAN-USB FD manual |
English |
PCAN-Flash
Windows? software for flashing firmware via CAN |
Download |
PCAN-View
Windows? software for displaying, transmitting, and recording CAN and CAN FD messages |
Download |
PCAN-Basic API
API for the development of applications with CAN and CAN FD connections for Windows? 10, 8.1, 7 (32/64-Bit) |
Download |
PCAN-Basic API (Linux)
API for the development of applications with CAN connection for Linux |
Download |
PCAN-CCP API
API for the development of software for the communication with ECUs according to the CAN Calibration Protocol (CCP) |
Download |
PCAN-XCP API
API for the development of software for the communication with ECUs according to the Universal Measurement and Calibration Protocol (XCP) |
Download |
PCAN-ISO-TP API
API for the transfer of data packages according to ISO-TP (ISO 15765-2) |
Download |
PCAN-UDS API
API to communicate with control devices according to UDS (ISO 14229-1) |
Download |
PCAN-OBD-2 API
API for the vehicle diagnostics according to OBD-2 (ISO 15765-4) |
Download |
PCAN-PassThru API
Pass-Thru API and connection of Pass-Thru software to PEAK CAN interfaces. Installation for Windows? 10, 8.1, 7 (32/64-bit) includes interface DLLs, a configuration software, the PCAN-Basic API, and the PCAN-ISO-TP API. The download also contains the documentation (English). |
Download |
|
|
|
