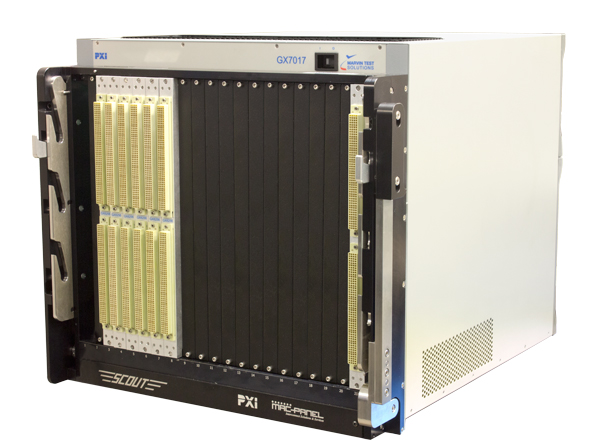

GX7017是一個20插槽的6U PXI機箱，可容納多達19個開關板卡或儀表卡以及遠程PXI總線接口板卡，如MXI-4。除了支持所有的PXI-1資源外，GX7017的背板通過P5連接器提供內部高性能的16通道的模擬總線。每個GENASYS開關板卡都與這內部的總線向量，可以將信號從外部儀器傳送到接收器的任何接口。

GX7017的電源系統為800W，以及通過PXI背板上的J5連接器為數字子系統的VCC和VEE導軌補充4.4 KW電源。機箱采用智能電源系統，可根據編程的數字儀表驅動器和驅動器級別自動調整VCC和VEE電壓，從而最大限度地降低功耗和整體散熱要求。

為了確保充分的冷卻，GX7017的冷卻系統包括8個100 cfm風扇，四個位于卡籠下方，四個位于機箱后部，根據PXI規格提供正氣流，并為PXI模塊提供高容量冷卻。這種冷卻配置與機箱內的空氣增壓室一起為所有模塊插槽提供氣流，并且不需要額外的進氣口或出氣口的機架空間。 為位于機箱后部的系統電源提供了專用風扇的附加冷卻。

GX7017機箱支持對插槽溫度和系統電源電壓進行監控，同時還能夠將每個PXI觸發線從一個PCI段編程或映射到另一個。此外，用戶可以對溫度監控功能進行編程，以實現特定的警告和關機限制。所有用戶特定的設置可以作為用戶配置存儲在非易失性存儲器中，可用作正常機箱操作的默認設置。

配置

GX7017中，1槽專用于遠程系統控制器?？梢栽?槽中用于PXI Star觸發控制器，除此以外，任何PXI或cPCI或GENASYS開關模塊都可以使用這個槽位。3—15槽位支持PXI Star觸發，任何PXI或cPCI儀器或GENASYS開關模塊。GENASYS開關板卡可以安裝在槽2-10中。槽位11和12可以容納cPCI或PXI模塊，槽13-20可以容納GX5960 GENASYS數字模塊或PXI模塊。

開關子系統

GX7017的模塊架構可使開關子系統支持更加廣泛的配置和功能。GX6032安裝在機箱的后面板，是一塊矩陣開關模塊，可用于輸入模擬信號管理。該模塊配置為32 x 16矩陣，最多支持32個輸入，可連接到GX7017的內部16線總線。 這些模塊最多可以系統最多可以支持2個這樣的模塊。

從內部背板到接收器接口的信號路由由任何GENASYS開關卡支持，擴展的6U PXI模塊直接連接到接收器接口。

數字子系統

GX7017可以容納8個GX5961/GX5964數字子系統板卡，為混合信號測試應用提供一個高性能，功能緊湊的測試平臺。GX5960為所有通道提供實時的數字激勵，記錄或期望數據類型。內存深度為256k字。在每個時基，通道都可以被設置為輸入或者輸出。支持六種數據格式：NR，R1，R0，RZ，RC和補碼圍繞——提供靈活性，創建各種總線周期和波形，以測試板和盒級產品。

軟件

GX7017具有三個軟件包：GxChassis用于監視和控制機箱，GxSW控制和顯示開關連接，GtDio6x用于控制和簡史數字IO子系統，包括GX5961和GX5964板卡。GxChassis虛擬面板可用于根據定義的溫度水平交互式設置/顯示關機和報警條件，設置PXI觸發線并控制風扇轉速并監控電源電壓。GxSW虛擬面板可用于交互式連接，斷開連接并顯示交換連接，執行BIT，查看中繼使用次數等。

高級開關軟件——SwitchEasy允許顯示、控制和管理總體信號路由，并通過讓用戶簡單地定義資源和接收器引腳或UUT連接來提供端到端信號路由，從而簡化整體應用開發和部署時間。

這幾個軟件包都包含32位/64位DLL驅動程序庫和文檔。虛擬面板可以使用此外，還提供了一個API，它支持各種編程工具和語言，如ATEasy，Microsoft?Visual Basic，C＃和C/++，LabVIEW和LabWindows/CVI等。

應用

• GENASYA開關子系統
• 自動化系統測試應用
• 高IO計數，混合信號測試應用
