概述

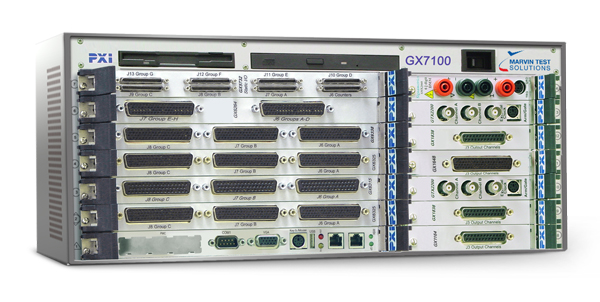

GX7100B系列是14槽的組合PXI機箱，在4U的機架空間中可以容納6U和3U的PXI控制器和儀器設備。GX7100B具有獨特的格式，包括7個3U槽和7個3U/6U槽，他們采用水平放置的形式，減少了機箱的空間，可以滿足多種需要多功能和高密度的應用場景。
特征
GX7100B系列提供全面的功能和選項，包括由內置溫度傳感器控制的8個20 CFM風扇組成的創新強制空氣散熱系統。這種冷卻配置為底盤提供最佳冷卻，而不管所用儀器的類型或數量如何。此外，機箱具有針對于電源的單獨的散熱系統。
GX7100B智能機箱支持對內部機箱溫度和系統電源電壓的監控，同時還可以將每個PXI觸發線從一個PCI段編程或映射到另一個。 此外，用戶可以對溫度監控功能進行編程，以實現特定的警告和關機限制。 所有用戶特定的設置可以作為用戶配置存儲在非易失性存儲器中，可用作正常機箱操作的默認設置。
GX7102B和GX7112B適用于需要大規模互連和電纜布線到機箱背后的應用，可提供理想的系統解決方案。 這些底盤包括集成的2U電纜橋架，鉸接的前面板，可容納所有流行的互連設備，機架頂部和底部的可選開口用于電纜布線，以及嵌入式PXI儀器（2.5“或5”凹槽）。前面板和凹槽儀器的組合為接口布線提供高達8“的空間。
GX7100B系列提供560 W的系統電源，符合PXI硬件規格2.1。 |
|
配置
槽位1（6U）專用于系統控制器（嵌入式或遠程，使用PXI總線擴展器）。槽位2支持插入星形觸發控制器和任意PXI，cPCI儀器。槽位3-14支持PXI星形觸發。PXI本地總線在PXI段A或段B內互連卡。PXI觸發線在PXI段A/段B邊界進行緩沖/使能。
軟件
機箱配有GxChassis軟件，其中包含軟件庫，驅動程序，編程示例，虛擬面板應用程序和文檔。虛擬面板可以控制，配置和顯示機箱配置，包括溫度控制，觸發映射和電源電壓監控。32/64位Windows DLL驅動程序提供了各種接口文件，用于編程工具（ATEasy，LabView，C/C++，Microsoft VisualBasic?，Delphi等）訪問DLL函數。User Guide提供的文檔包括安裝，使用和機箱編程說明。機箱同時支持Linux系統，配有單獨的軟件包（GtLinux）。
應用
- 自動測試設備（ATE）
- 數據采集
- 過程控制
- 生產測試
- 科學應用
- 便攜式系統
- 工業系統
|
