概述

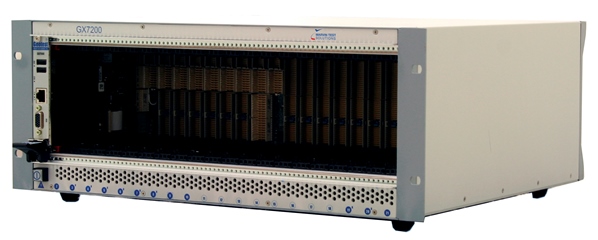

GX7200系列是一款21槽PXI機箱，最多可以容納20臺儀器，以及PXI Express控制器（嵌入式CPU或PXI總線擴展接口，如MIX）。背板架構支持Gen 2 PCI Express總線信號和使用x1或x4系統控制器。通過提供PXI-1，Hybrid和Express插槽的組合，GX7200為用戶帶來了極大的靈活性，實現了通用性以及高帶寬測試的需求。
特征
GX7200系列機箱電源為755W。機箱的冷卻系統位于卡槽下方，由4個79 CFM 的風扇組成，同時還配有單獨的風扇為系統電源提供冷卻。這種冷卻配置與機箱內的空氣增壓室配合，為每個PXI規范的所有模塊插槽提供氣流，不需要額外的進風口或出氣口的機架空間。
GX7200系列機箱支持對插槽溫度和系統電源電壓進行監控，并且可以將每個PXI觸發線從一個PCI段編程或映射到另一個。此外，用戶可以對溫度監控功能進行編程，實現特定的警告和關機限制以及監視和控制風扇轉速。所有用戶特定的設置可以作為用戶配置存儲在非易失性存儲器中，可用作正常機箱操作的默認設置。
對于需要大規模互連接口的應用和將電纜布置到機箱后部的應用，MTS提供GX7202和GX7212型號。 這些底盤包括一個集成的2U電纜橋架，鉸鏈?zhǔn)浇涌诮M件，可容納所有流行的大眾互連設備，機架頂部和底部的可選開口，用于電纜布線，以及一個凹槽卡籠（2.5“或4.5”凹進） 到7“的接口布線空間。
|
|
配置
槽位1專用于系統控制器（嵌入式或遠程，使用PXI總線擴展器），并支持x1或x4 PXI Express控制器。
槽位2,9,10和21時x4 PXIe插槽，槽位9還支持PXIe系統時鐘。
槽位3-8和槽位19,20時PXI混合插槽
槽位11-18是PXI-1插槽。
軟件
機箱配有GxChassis軟件，其中包含軟件庫，驅動程序，編程示例，虛擬面板應用程序和文檔。虛擬面板可以控制，配置和顯示機箱配置，包括溫度控制，觸發映射和電源電壓監控。32/64位Windows DLL驅動程序提供了各種接口文件，用于編程工具（ATEasy，LabView，C/C++，Microsoft VisualBasic?，Delphi等）訪問DLL函數。User Guide提供的文檔包括安裝，使用和機箱編程說明。機箱同時支持Linux系統，配有單獨的軟件包（GtLinux）。
應用
- 自動測試設備（ATE）
- 數據采集
- 過程控制
- 生產測試
- 科學應用
- 工業系統
|
