概述

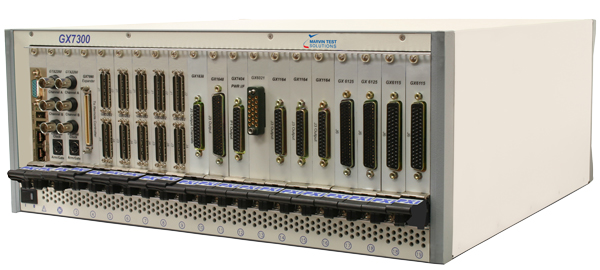

GX7300系列主框架是20插槽PXI機箱，最多可容納19臺儀器，以及PXI控制器（嵌入式CPU或PXI總線擴展器接口，如MX接口）。 3U外形提供了緊湊的測試系統封裝，方便用于靈活使用PXI和Compact PCI 3U模塊。
特征
系統電源為755W，可用于GX7300，GX7310，GX7302和GX7312設備。GX7305和GX7315設備具有更高的容量，系統電源為1600W，可以為系統中每個外部槽位提供60W的電源供給，這使得該機箱可以用于高性能和高通道的數字IO應用以及高性能混合信號應用。
GX7300，GX7310，GX7302和GX7312機箱的散熱系統位于卡槽下方，由4個65CFM的風扇組成，同時還配有單獨的風扇為系統電源提供冷卻。這種冷卻配置與機箱內的空氣增壓室配合，為每個PXI規范的所有模塊插槽提供氣流，不需要額外的進風口或出氣口的機架空間。GX7305和GX7315機箱的散熱系統位于卡槽下方，由4個100CFM的風扇組成，同時還配有單獨的風扇為系統電源提供冷卻。
GX7300系列機箱支持對插槽溫度和系統電源電壓進行監控，并且可以將每個PXI觸發線從一個PCI段編程或映射到另一個。此外，用戶可以對溫度監控功能進行編程，實現特定的警告和關機限制以及監視和控制風扇轉速。所有用戶特定的設置可以作為用戶配置存儲在非易失性存儲器中，可用作正常機箱操作的默認設置。
GX7302和GX7312為大規模互聯接口提供了理想的解決方案，可支持多家設備（包括Virginia Panel，Mac-Panel，ITT Cannon）。這些底盤包括集成的2U電纜橋架，鉸鏈式接口組件，可容納所有流行的大眾互連設備，機架頂部和底部的可選開口，用于電纜布線，以及嵌入式PXI儀器（凹進2.5“或4.5”），可提供高達 7“的接口接口，另外，GX7302和GX7312可以與Mac-Panel Scout接收器一起訂購，提供無線質量終端接口。 |
|
配置
槽位1專用于系統控制器（嵌入式或遠程，使用PXI總線擴展器），并支持x1或x4 PXI Express控制器。
槽位2支持插入星形觸發控制器和任意PXI，cPCI儀器。
槽位3-15支持PXI星形觸發以及任意PXI，cPCI儀器。
槽位16-20支持任意PXI，cPCI儀器，但是沒有星形觸發總線。
軟件
機箱配有GxChassis軟件，其中包含軟件庫，驅動程序，編程示例，虛擬面板應用程序和文檔。虛擬面板可以控制，配置和顯示機箱配置，包括溫度控制，觸發映射和電源電壓監控。32/64位Windows DLL驅動程序提供了各種接口文件，用于編程工具（ATEasy，LabView，C/C++，Microsoft VisualBasic?，Delphi等）訪問DLL函數。User Guide提供的文檔包括安裝，使用和機箱編程說明。機箱同時支持Linux系統，配有單獨的軟件包（GtLinux）。
應用
- 自動測試設備（ATE）
- 數據采集
- 過程控制
- 生產測試
- 科學應用
- 工業系統
|
