概述

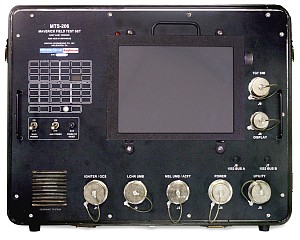

MTS-207是用于現場測試和數據采集系統的最先進的便攜式PXI平臺。其經過驗證的架構已經在全球范圍內部署在多個應用中，包括MTS-206 Maverick導彈系統飛行線測試儀，MTS-209普通武器測試儀，AN / TSM-205B地獄火系統測試儀等。 它將多功能和強大的PXI架構的功能結合在一個緊湊，超堅固，飛行線路合格的外殼中。 MTS-207是需要在惡劣環境條件下運行的測試和數據采集應用的理想選擇，包括機場維修，后臺車間或機載應用。
特性
MTS-207將PXI的優點與堅固的設計結合在一起，提供防止惡劣環境的保護。 MTS-207包括一個防震安裝的14插槽組合PXI機箱，配有七個3U插槽和七個6U插槽。插槽1用于6U PXI控制器（2.53 GHz i7 CPU，4GB RAM）。 插槽2至7可以容納3U或6U PXI / cPCI儀器，而插槽8至14只能容納3U PXI / cPCI儀器。 插槽3到14可以使用插槽＃2中的星形觸發控制器進行同步。
MTS-207可以通過可選的集成LCD顯示屏和觸摸屏 - 遙控和顯示單元（RCDU）或平板電腦進行控制。 RCDU和Tablet PC允許MTS-207的距離可達25英尺，無需鍵盤或鼠標。MTS-207也可以通過任何外部設備通過以太網進行遠程控制。
MTS-207的內部電路使用四個減震器安裝在設備的頂部面板上。 第五個減震器安裝在底盤的底部以控制橫向運動。 MTS-207還包括為PXI機箱提供電源的電源板和支持MTS-207智能功能的微控制器，包括監控系統電源和內部系統溫度。 電源板還可以容納可選的UUT電源，用戶繼電器，用戶測量通道和用戶I / O。PXI機箱和RCDU內置加熱器允許MTS-207在極低溫度下工作。
底盤采用鉸鏈結構，提供進入電源板，前面板上的繼電器檢修門允許訪問電源板的插座式繼電器，以便快速維護。堅固的玻璃纖維外殼可以選擇升級，以支持MIL-STD-461的EMI / EMC要求。
MTS-207包括兩個用于輸入電源和實用程序（顯示器和外圍設備）的標準接口連接器?？蛇x的接口連接器可用于RCDU和UUT互連（Virginia Panel Clicks或多個D38999圓形軍用連接器）。前面板可根據客戶的要求進行定制。
具有四個風扇的三個風扇組件加上額外的排氣風扇為PXI機箱和內部電路的散熱系統提供保證?？刹鹦兜倪M氣過濾器可防止灰塵和其他顆粒進入設備。 溫度傳感器控制風扇的運行，所有13臺風機具有可變速度控制，全速運行，高溫（高于45°C），低溫時低溫運行。
MTS-207可用于各種機箱，包括輪式配置，帶手柄。
應用
- 機場設備測試
- 現場和后臺測試
- 機載操作
- 惡劣環境下的數據采集
- 可運輸，堅固的測試/數據采集平臺
|
