概述
MXI-4 PXI總線擴展器允許從臺式計算機或服務器中的任何PCI插槽直接控制PXI系統。MXI-4接口卡也可用于鏈接多個PXI機箱。 MXI-4技術利用對軟件應用程序和驅動程序透明的高帶寬鏈路，因此可以使用高性能臺式計算機或服務器來控制PXI系統。
特征
由于PXI基于行業標準的PCI總線，MXI-4總線擴展器提供了一個透明的鏈接，其中所有PXI模塊對用戶來說都像是計算機本身的PCI板。 同時，使用PXI技術，用戶可以從更多的插槽，每插槽的電源和散熱，模塊選擇和同步功能中獲益。 另外，使用光纖MXI-4，您可以將PXI測量硬件與PC長達200 m的電纜長距離電纜隔離。
MXI-4系列基于標準PCI-PCI橋架構，通過將橋分為兩個半橋，通過1.5 Gb / s串行鏈路連接。 PCI規范允許通過PCI-PCI橋接器（如MXI-4系列）在系統中連接多達255個總線。 MXI-4支持3.3 V和5 V PCI信號環境，錯誤檢查和串行鏈路上的重傳，在電氣噪聲或惡劣環境中提供更高的可靠性，并提供工業堅固的連接器。

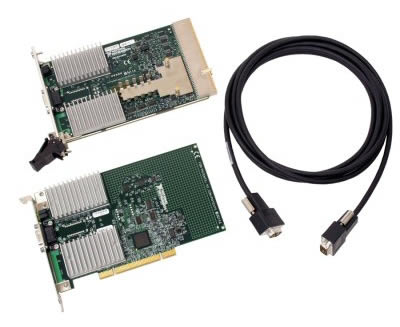

MXI-4鏈路由PC中的MXI-4-PCI-C（銅）或MXI-4-PCI-F（光纖）板組成，通過適當的電纜連接到MXI-4-PXI- C（銅）或MXI-4-PXI-F（光纖）模塊。 為方便起見，可提供包含所有必要組件的完整MXI-4套件，也可單獨購買組件。 |
|
多機箱系統
MXI-4總線擴展器可用于在單個系統中以星形或菊花鏈配置連接多個PXI機箱，將兩個PXI機箱連接在一起，將MXI-4-PXI卡安裝到主機箱的任何外圍插槽中， 將相應的電纜連接到從機箱的插槽1中的第二個MXI-4-PXI。
應用
- GX7000系列機箱
- GX7100系列機箱
- GX7300系列機箱
- GX7600系列機箱
|
