• 支持PXI和CompactPCI機箱的遠程控制
• 透明PCI / PCIe橋接操作
• 100 MB / s持續數據速率
• 1,3或7 m銅纜布線，堅固耐用的螺絲連接器

概述

MXI-4E PXI總線擴展器允許從臺式計算機或服務器中的PCI或PCIe插槽直接控制PXI系統。 MXI-4E接口卡也可用于鏈接多個PXI機箱。 MXI-4E技術利用對軟件應用程序和驅動程序透明的高帶寬鏈路，從而提供使用高性能臺式計算機或服務器來控制PXI系統的能力。

特征

由于PXI基于行業標準的PCI總線，MXI-4E總線擴展器提供了一個透明的鏈接，其中所有PXI模塊對用戶來說都像在計算機本身中一樣是PCI板。 然而，使用PXI技術，用戶可以從更多的插槽，每插槽的電源和冷卻，模塊選擇和同步功能中獲益。

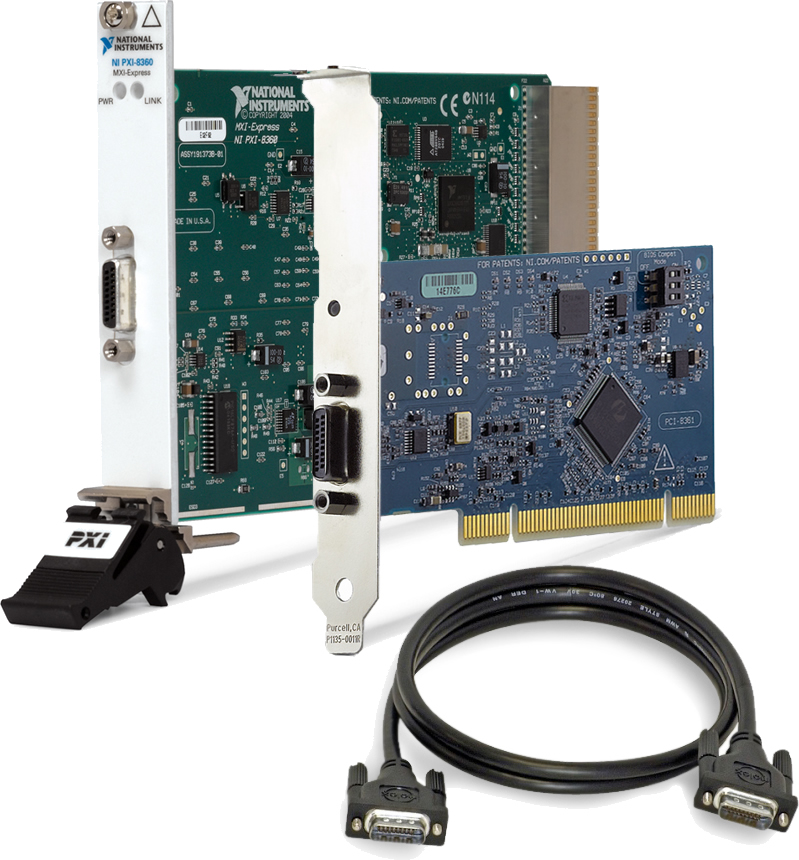

MXI-4E采用MXI-Express技術，并通過將橋分為兩部分，通過高速串行鏈路連接，建立在標準PCI-PCI橋架構上。 MXI-4E套件由PCI卡，銅纜和PXI接口卡組成。 單獨的套件組件可以單獨購買備件或滿足您的具體要求。 MXI-Express套件通過PCIe卡提供對PXI機箱的控制。

多機箱系統

MXI-4E總線擴展器可用于在單個系統中以星形或菊花鏈配置連接多個PXI機箱。 要將兩個PXI機箱連接在一起，請將MXI-4E-PXI外圍插槽控制卡安裝到主機箱的任何外圍插槽中，然后將相應的電纜連接到從機箱的插槽1中的MXI-4E-PXI遙控器。

應用

• 通過臺式PC遠程控制PXI或cPCI機箱
• 通過帶嵌入式控制器的PXI機箱對PXI或cPCI機箱進行遠程控制
