概述

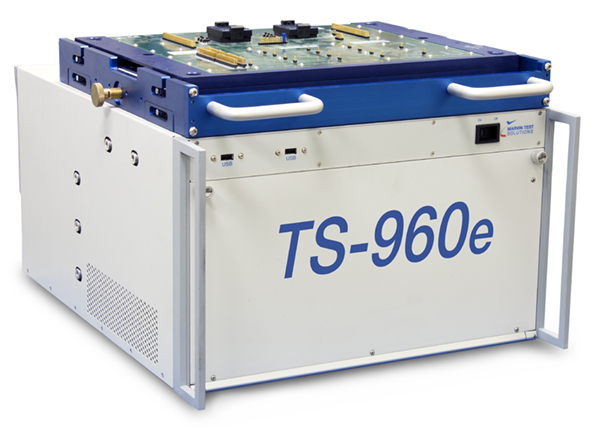

TS-960e PXI半導體測試系統是一個集成的測試平臺，提供與專有ATE（Automatic Test Equipment）的系統類似的系統特性和功能。TS-960e可作為工作臺，集成推車或集成操縱器使用，充分利用PXI架構，為器件，SoC和SiP測試應用實現經濟高效的全功能測試解決方案。測試系統包括高功率（每插槽60瓦），21槽，PXIe機箱和定制設計的性能測試接口，支持使用PCB DUT（被測設備）板—經過驗證的高性能方法與設備接口測試。此外，接收器接口的引腳塊是現場可配置的，允許用戶在為新應用修改或升級系統時升級接收器。接收器的配置可支持多達512個動態數字通道，以及一系列模擬，器件電源（DPS）和RF資源。

基本系統包括64個數字I/O通道； 64個靜態數字I/O通道，可編程DPS；系統自檢和設備; 用于數字波形編輯/顯示的DIOEasy軟件，ICEasy—器件測試開發工具和Marvin Test Solutions的ATEasy軟件，它提供集成和完整的測試執行和測試開發環境，允許用戶快速開發和輕松維護測試應用。憑借額外的14個PXI插槽，可根據需要添加更多數字或模擬測試資源，TS-960e是半導體OEM，無晶圓廠半導體供應商，進貨檢測/假冒檢測實驗室和需要低成本的封裝/測試供應商的理想測試解決方案 ，可配置測試系統。

對于需要與自動化處理器集成的生產測試應用，TS-960e配有Reid-Ashman OM1069操作器，可提供測試頭的精確定位，以及與自動探測器和設備處理器接口的靈活性。

機械手的彈簧加載設計允許輕松對齊和對接處理程序—消除了對復雜接收器接口的需要。TS-960e具有處理器兼容幻燈片接收器，提供了與幾乎任何設備處理程序接口的靈活性。此外，與TS-960e的臺式接收器配置保持了夾具兼容性，允許用戶在擰緊和滑動接收器配置之間交換負載板。

特征

基本的TS-960e平臺使用GX5296—一個3U PXI，32通道，125 MHz數字I / O卡，具有定時和每引腳PMU的能力，具有亞納秒的邊緣放置分辨率。廣泛數字和模擬儀器選項可以輕松集成到TS-960e中，為用戶提供一個緊湊的測試系統，可支持功能和直流參數測試功能。通過集成一個完整的模塊化測試接口，TS-960e為用戶提供了一個應用就緒測試系統，如果需要，可在現場升級或重新配置。該系統還提供各種軟件開發和數字矢量轉換工具，包括支持ASCII，WGL，STIL，VCD和ATP矢量格式。

TS-960e核心系統配置

基本的TS-960e核心系統包括以下測試資源和能力：

• 21插槽，高功率PXI機箱，集成接收器接口
• 在Windows? OS系統下嵌入i7處理器
• 64個125 MHz數字通道，每個引腳都具備PMU和引腳時鐘（可擴展至256個）
• 64個靜態數字通道（可擴展到128個），可用于設備ID，UUT靜態控制或DUT板繼電器控制
• 可編程0到48 V DPS（可擴展到多個通道）
• 系統自檢設備和測試程序
• ATEasy測試執行和編程環境
• 高級數字波形編輯和顯示工具
• ICEasy測試軟件開發工具

軟件

測試系統配有ATE軟件和各種設備的驅動程序，虛擬儀器面板和系統自檢以及ICEasy測試軟件工具，以便于器件測試開發和表征。ATEasy支持各種基于Windows的API，包括ATEasy，LabVIEW，CVI，Microsoft?和Borland?C / C ++，Microsoft VisualBasic?和Borland Delphi。

應用

• 設備和模塊的設計驗證
• 試點生產和聚焦生產測試
• 自動故障分析和測試
• 假冒設備檢測
• 射頻組件和模塊測試

與TS-960e系列相關的產品

• ATEasy - 測試執行和開發工作室
• GX5296 - 動態數字I/O帶每通道定時、可編程邏輯電平和PMU PXI板卡
• TS-900系列 - PXI半導體測試系統
• TS-960系列 - PXI半導體測試系統帶定時每針腳數字子系統
