Pickering首頁 > 全部產品 > PXI開關系列 > PXI故障/信號注入模塊

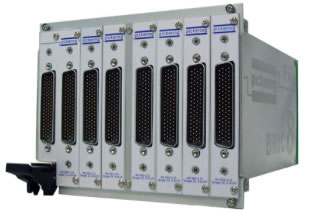

PXI故障/信號注入矩陣模塊

斷引出連接到傳感器
Pickering的BRIC架構提供可選矩陣大小
齊全的系列矩陣規模與部分填充配置可選
釕合金簧片繼電器最大化信號性能
機電繼電器用于電流處理可達10安培
占用4或8個3U PXI插槽
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

PXI故障/信號注入矩陣基于Pickering公認的BRIC架構，使應用所要求的矩陣規?？蓮暮芏喟姹局羞x擇。

我們的所有故障/信號注入矩陣具有引出連接管理，可通過Y軸使故障注入傳感器線路。這包括引出連接或添加一系列探測 - 全部能夠仿真系統內的連通性問題。三個管腳的引出連接版本使連接能夠交換，用于“壞”傳感器仿真。

使用故障注入可編程矩陣可確保測試能夠快速進行并且能夠在修正活動或系統升級中基于隨后的測試循環而重新生成。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

請閱讀我們的故障注入小冊子 >>

需要更多故障注入的資料，請通過[email protected]聯系我們。

PXI Fault/Signal Insertion Matrix Modules

3年保修

選型表

故障注入矩陣
類型	電流	開關類型	電壓	最大功率	矩陣規模	PXI插槽	貨號
2管腳引出連接	1 Amp (1.2A)	簧片繼電器	150VDC/100VAC	20W	雙31 x 4	4	40-592A-011
					雙62 x 4		40-592A-012
					雙93 x 4		40-592A-013
					雙124 x 4		40-592A--014
					雙31 x 4	8	40-592A-111
					雙62 x 4		40-592A-112
					雙93 x 4		40-592A-113
					雙124 x 4		40-592A--114
					雙155 x 4		40-592A-115
					雙186 x 4		40-592A-116
					雙217 x 4		40-592A-117
					雙248 x 4		40-592A--118
3管腳引出連接	1 Amp (1.2A)	簧片繼電器	150VDC/100VAC	20W	雙20 x 4	4	40-592A-001
					雙40 x 4		40-592A-002
					雙60 x 4		40-592A-003
					雙80 x 4		40-592A--004
					雙20 x 4	8	40-592A-101
					雙40 x 4		40-592A-102
					雙60 x 4		40-592A-103
					雙80 x 4		40-592A--104
					雙100 x 4		40-592A-105
					雙120 x 4		40-592A-106
					雙140 x 4		40-592A-107
					雙160 x 4		40-592A-108

故障注入引出連接矩陣（3管腳）
電流	開關類型	電壓（交叉點）	最大功率（交叉點）	電壓（引出連接）	最大功率（引出連接）	矩陣規模	PXI插槽	貨號
10A 交叉點， 8A引出連接	EMR	125VDC 250VAC	300W 2500VA	125VDC 250VAC	240W 2000VA	雙6 x 2	8	40-595A-001
						雙12 x 2		40-595A-002
						雙18 x 2		40-595A-003
						雙24 x 2		40-595A-004
						雙30 x 2		40-595A-005
						雙6 x 4		40-595A-006
						雙12 x 4		40-595A-007
						雙18 x 4		40-595A-008
						雙24 x 4		40-595A-009
						雙30 x 4		40-595A-010

產品系列

PXI BRIC8 FIBO Matrix Dual 6x2 3pin brkout

PXI BRIC8 FIBO矩陣雙6x2 3管腳引出連接

貨號 40-595A-001

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 12x2 3pin brkout

PXI BRIC8 FIBO矩陣雙12x2 3管腳引出連接

貨號 40-595A-002

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 18x2 3pin brkout

PXI BRIC8 FIBO矩陣雙18x2 3管腳引出連接

貨號 40-595A-003

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 24x2 3pin brkout

PXI BRIC8 FIBO矩陣雙24x2 3管腳引出連接

貨號 40-595A-004

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 6x4 3pin brkout

PXI BRIC8 FIBO矩陣雙6x4 3管腳引出連接

貨號 40-595A-006

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 20x4 3pin brkout

PXI BRIC4 FIBO矩陣雙20x4 3管腳引出連接

貨號 40-592A-001

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 31x4 2pin brkout

PXI BRIC4 FIBO矩陣雙31x4 2管腳引出連接

貨號 40-592A-011

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 20x4 3pin brkout

PXI BRIC8 FIBO矩陣雙20x4 3管腳引出連接

貨號 40-592A-101

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 31x4 2pin brkout

PXI BRIC8 FIBO矩陣雙31x4 2管腳引出連接

貨號 40-592A-111

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	1
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 12x4 3pin brkout

PXI BRIC8 FIBO矩陣雙12x4 3管腳引出連接

貨號 40-595A-007

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 40x4 3pin brkout

PXI BRIC4 FIBO矩陣雙40x4 3管腳引出連接

貨號 40-592A-002

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 40x4 3pin brkout

PXI BRIC8 FIBO矩陣雙40x4 3管腳引出連接

貨號 40-592A-102

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 62x4 2pin brkout

PXI BRIC4 FIBO矩陣雙62x4 2管腳引出連接

貨號 40-592A-012

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 62x4 2pin brkout

PXI BRIC8 FIBO矩陣雙62x4 2管腳引出連接

貨號 40-592A-112

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	2
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 18x4 3pin brkout

PXI BRIC8 FIBO矩陣雙18x4 3管腳引出連接

貨號 40-595A-008

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 60x4 3pin brkout

PXI BRIC4 FIBO矩陣雙60x4 3管腳引出連接

貨號 40-592A-003

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 30x2 3pin brkout

PXI BRIC8 FIBO矩陣雙30x2 3管腳引出連接

貨號 40-595A-005

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	5
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 60x4 3pin brkout

PXI BRIC8 FIBO矩陣雙60x4 3管腳引出連接

貨號 40-592A-103

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 24x4 3pin brkout

PXI BRIC8 FIBO矩陣雙24x4 3管腳引出連接

貨號 40-595A-009

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 93x4 2pin brkout

PXI BRIC4 FIBO矩陣雙93x4 2管腳引出連接

貨號 40-592A-013

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 93x4 2pin brkout

PXI BRIC8 FIBO矩陣雙93x4 2管腳引出連接

貨號 40-592A-113

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	3
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 80x4 3pin brkout

PXI BRIC4 FIBO矩陣雙80x4 3管腳引出連接

貨號 40-592A-004

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 30x4 3pin brkout

PXI BRIC8 FIBO矩陣雙30x4 3管腳引出連接

貨號 40-595A-010

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	5
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 80x4 3pin brkout

PXI BRIC8 FIBO矩陣雙80x4 3管腳引出連接

貨號 40-592A-104

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 124x4 2pin brkout

PXI BRIC4 FIBO矩陣雙124x4 2管腳引出連接

貨號 40-592A-014

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 124x4 2pin brkout

PXI BRIC8 FIBO矩陣雙124x4 2管腳引出連接

貨號 40-592A-114

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	4
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 100x4 3pin brkout

PXI BRIC8 FIBO矩陣雙100x4 3管腳引出連接

貨號 40-592A-105

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	5
單或雙Y-總線	2

連接器性別

公

PXI BRIC4 FIBO Matrix Dual 155x4 2pin brkout

PXI BRIC4 FIBO矩陣雙155x4 2管腳引出連接

貨號 40-592A-115

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	5
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 120x4 3pin brkout

PXI BRIC8 FIBO矩陣雙120x4 3管腳引出連接

貨號 40-592A-106

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	6
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 186x4 2pin brkout

PXI BRIC8 FIBO矩陣雙186x4 2管腳引出連接

貨號 40-592A-116

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	6
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 140x4 3pin brkout

PXI BRIC8 FIBO矩陣雙140x4 3管腳引出連接

貨號 40-592A-107

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	7
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 217x4 2pin brkout

PXI BRIC8 FIBO矩陣雙217x4 2管腳引出連接

貨號 40-592A-117

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	7
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 160x4 3pin brkout

PXI BRIC8 FIBO矩陣雙160x4 3管腳引出連接

貨號 40-592A-108

基于我們BRIC格式的矩陣模塊專用于安全關鍵測試中的故障注入應用。

連接器數量	8
單或雙Y-總線	2

連接器性別

公

PXI BRIC8 FIBO Matrix Dual 248x4 2pin brkout

PXI BRIC8 FIBO矩陣雙248x4 2管腳引出連接

貨號 40-592A-118

這款FIBO（故障注入引出連接）矩陣模塊是一款大型高密度開關矩陣，基于我們的BRIC格式。

連接器數量	8
單或雙Y-總線	2

連接器性別

公
