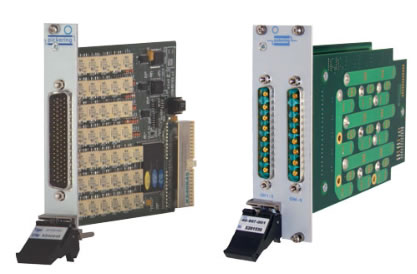

PXI大功率多路復用器開關模塊

通道數從3至1可達48至1
在1和8之間獨立分行于所選模塊
1或2刀版本可選
機電繼電器版本開關容量可達10安培
固態版本開關能力可達40安培
功率和傳感多路復用器版本適用于功率分布和調節電路
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

我們的PXI大功率多路復用器開關模塊是基于機電和固態繼電器，開關電流容量可達40安培。每個模塊支持一個或多個多路復用器通道，在1個輸入/輸出端子和可選輸入/輸出端子之間。為了減少穿越路徑電阻，這些多路復用器中的大多數都不包括隔離繼電器。

我還為這些模塊提供齊全的電纜和連接器附件，以保證你能夠快速和成功地集成你的系統。我們用3年產品保修全力支持你。

3年保修

選型表

大功率多路復用器 - 1刀
電流	開關類型	電壓	行	配置	PXI插槽	貨號
5安培	EMR	110VDC/250VAC	1	48:1	1	40-651-001
				48:1 單獨隔離		40-651-101
				48:1 隔離公共		40-651-011
				48:1 單獨隔離		40-651-111
			2	24:1		40-651-002
				24:1 單獨隔離		40-651-102
				24:1 隔離公共		40-651-012
				24:1 隔離公共 + 單獨隔離		40-651-112
			4	11:1		40-651-003
			4	11:1 隔離公共		40-651-013
			8	5:1		40-651-004
			8	5:1 隔離公共		40-651-014
	固態	±100V DC or AC Peak	1	48:1 隔離公共		40-652-001
			2	24:1 隔離公共		40-652-002
			1	24:1 隔離公共		40-652-101
10安培	EMR	125VDC/250VAC	1	10:1	1	40-660-001
			1	16:1		40-661-103
			1	18:1		40-665-001
			1	32:1		40-661-004
			2	8:1		40-661-102
			2	16:1		40-661-003
			4	4:1		40-661-101
			4	8:1		40-661-002
			5	6:1		40-661-005
			8	4:1		40-661-001
	固態	±200V	1	6:1	2	40-666-012
	固態	DC或AC尖峰?	2	3:1	2	40-666-011
16安培	EMR	300VDC/250VAC	1	8:1	1	40-662-013
				12:1		40-662-014
				16:1		40-662-003
			2	4:1		40-662-012
			2	8:1		40-662-002
			4	2:1		40-662-011
			4	4:1		40-662-001
40安培	固態	±40V	1	6:1	2	40-667-012
40安培	固態	DC或AC尖峰?	2	3:1	2	40-667-011

大功率多路復用器 - 2刀
電流	開關類型	電壓	行	配置	PXI插槽	貨號
5安培	EMR	125VDC/250VAC	1	16:1	1	40-650-002
	固態	±100V DC or AC Peak		24:1 隔離公共		40-652-003
8安培	EMR	125VDC/250VAC		10:1		40-660-002

產品系列
	單24-通道1-刀 5安培PXI固態多路復用器貨號40-652-101 5安培固態單刀多路復用器開關模塊。支持	單 24-通道 2-刀 5安培PXI固態多路復用器貨號40-652-003 5安培固態雙刀多路復用器開關模塊。支持	雙 24-通道 1-刀 5安培PXI固態多路復用器貨號40-652-002 5安培固態單刀多路復用器開關模塊。支持
單48-通道 1-刀 5安培PXI固態多路復用器貨號40-652-001 5安培固態單刀多路復用器開關模塊。支持	單 12-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-014 高密度，大電流單刀大功率多路復用器模塊	單 8-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-013 高密度，大電流單刀大功率多路復用器模塊	雙 4-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-012 高密度，大電流單刀大功率多路復用器模塊
四組 2-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-011 高密度，大電流單刀大功率多路復用器模塊	單 16-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-003 高密度，大電流單刀大功率多路復用器模塊	雙 8-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-002 高密度，大電流單刀大功率多路復用器模塊	四組 4-通道 1-刀 16安培 PXI 大功率多路復用器貨號：40-662-001 高密度，大電流單刀大功率多路復用器模塊
PXI 5A多路復用器4-行 11-通道隔離公共貨號 40-651-013 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A多路復用器8-行 5-通道隔離公共貨號 40-651-014 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A多路復用器1-行 48-通道隔離公共 + 獨立隔離貨號 40-651-111 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 10 通道功率多路復用器1刀貨號 40-660-001 功率多路復用器板卡。
16 通道功率 PXI多路復用器，2刀貨號 40-650-002 用于開關電感/電容負載可達5A at 250VAC。	PXI 10A功率多路復用器, 4-行, 4-通道貨號 40-661-101 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。	PXI 10A功率多路復用器, 2-行, 8-通道貨號 40-661-102 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。	PXI 10A功率多路復用器, 1-行, 16-通道貨號 40-661-103 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。
PXI 10通道功率多路復用器2刀貨號 40-660-002 功率多路復用器板卡。	PXI 5A功率多路復用器, 8-行, 5-通道貨號 40-651-004 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A功率多路復用器, 4-行, 11-通道貨號 40-651-003 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A功率多路復用器, 1-行, 48-通道貨號 40-651-001 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。
PXI 5A多路復用器, 1-行, 48-通道，獨立隔離貨號 40-651-101 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A功率多路復用器, 2-行, 24-通道貨號 40-651-002 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A多路復用器, 2-行, 24-通道，獨立隔離貨號 40-651-102 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A多路復用器1-行 48-通道隔離公共貨號 40-651-011 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。
PXI 5A多路復用器2-行 24-通道隔離公共貨號 40-651-012 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 5A多路復用器2-行 24-通道隔離公共 + 獨立隔離貨號 40-651-112 高密度功率多路復用器模塊，適用于開關電感/電容負載可達5A at 250VAC。	PXI 18 通道功率多路復用器1刀貨號 40-665-001 功率多路復用器板卡。	PXI 10A功率多路復用器, 5-行, 6-通道貨號 40-661-005 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。
PXI 10A功率多路復用器8-行 4-通道貨號 40-661-001 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。	PXI 10A功率多路復用器4-行 8-通道貨號 40-661-002 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。	PXI 10A功率多路復用器, 2-行, 16-通道貨號 40-661-003 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。	PXI 10A功率多路復用器, 1-行, 32-通道貨號 40-661-004 PXI單刀功率多路復用器模塊，適用于開關電感/電容負載可達10A with 125VDC/250VAC熱開關和400VDC/250VAC冷開關。
PXI雙3-通道30A固態多路復用器貨號 40-667-011 大電流多路復用器有雙3通道或單6通道配置占用2個PXI機箱插槽。	PXI單6-通道30A固態多路復用器貨號 40-667-012 大電流多路復用器有雙3通道或單6通道配置占用2個PXI機箱插槽。	PXI雙3-通道10A固態多路復用器貨號 40-666-011 大電流多路復用器有雙3通道或單6通道配置占用2個PXI機箱插槽。	PXI單6-通道10A固態多路復用器貨號 40-666-012 大電流多路復用器有雙3通道或單6通道配置占用2個PXI機箱插槽。
