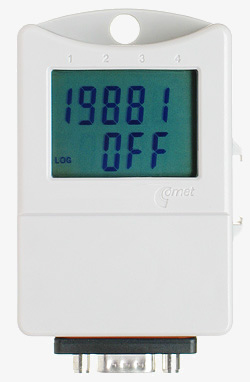

該記錄儀專為脈沖計數和二進制信號的時間事件記錄而設計，在雙行LCD上顯示脈沖計數值和二進制狀態，可按設定的時間間隔將計數值存儲到記錄儀的存儲器內，事件發生（如二進制輸入狀態的變化）的時間能被及時記錄，數據通過RS232串行接口、USB接口和以太網（適配器或GSM調制解調器）傳送到計算機。
脈沖記錄儀的應用領域:
- 記錄水表，氣量計，靜電計，轉數計的脈沖
- 二進制信號的時間事件記錄 (例如：門開/關 .. )
- 生產監控
- 長期的實地測量
脈沖記錄儀的優勢:
- 可以顯示讀數的實際值,液晶顯示器的顯示范圍是1-9999, 如果超出顯示范圍，在顯示器的最底部會出現報警信號
- 記錄儀有兩種記錄模式:達到計數上限時計數停止或者溢出后重新計數，記錄儀也可通過計算機復位
- 在記錄過程中可顯示記錄狀態或者一定時間間隔內的增量
- 當輸入邏輯電平和邏輯狀態改變時，事件發生的時間能被記錄下來（分辨率1s）
- 二進制輸入記錄可能失效
可從計算機分配兩個二進制輸入邏輯狀態，并且顯示在LCD上。邏輯狀態顯示為ON（連接閉合）和 OFF (連接打開)
多種方式連接到計算機 USB, RS232, 以太網, GSM調制解調器
- 可計算機永久連接，即使在記錄過程中，也能下載數據
- 每一個通道都有雙重報警，通過LCD顯示器中的數據閃爍或LED報警
- 記錄啟動/停止可以通過以下幾種方式激活：計算機設置的特定時間和日期，磁控開關或者二進制輸入狀態
- 僅在記錄功能運行時，如果某些記錄值超出了報警限制，可激活特殊記錄模式
- 通過計算機軟件，輸入脈沖信號可以實際物理單位進行計算或者顯示
- 超低的電池能量消耗, 可顯示電池剩余容量, 便于更換電池
- 堅固的防水外殼,易于安裝和鎖定
- 每一個記錄儀都可以用最多32字符來命名
- 每一個通道都可以用最多16個字符來命名
- 密碼保護，可防止未經授權的操作
| 技術參數 |
可選計數范圍： |
16位模式: 可記錄0到 61 695個脈沖,在不循環模式下 存儲32 504個記錄值
32位模式: 可記錄0到2 021 654 527個脈沖,在不循環模式下存儲16 252個記錄值 |
輸入信號: |
低電平連接 或者雙態電壓輸入 |
輸入計數參數: |
最短脈沖持續時間: 1 ms (更短的脈沖可能不被記錄)
最大頻率: 500 Hz
閉合電流: 30uA, 開路最大電壓: 3.6V
低電平: 0到 +0.2V (最大輸入電流 30uA)
高電平: +3.0 到 +30V (最大輸入電流100nA) |
二進制輸入參數: |
最小脈沖持續時間: 500 ms (更短的脈沖可能不被記錄)
最大頻率: 0.5Hz (即是每10秒鐘最多5個脈沖)
閉合電流: 3uA,開路最大電壓 3.6V
低電平: 0 到 +0.2V (最大輸入電流 3uA)
高電平: +3.0到 +30V (最大輸入電流 100nA) |
工作溫度范圍: |
-30 to +70°C |
實時時鐘: |
年，閏年，月，日，小時，分，秒 |
輸入記錄間隔: |
10s到24小時可調 |
顯示和警報更新: |
每隔10s |
記錄模式： |
非循環 寫滿內存后計數停止
循環 寫滿內存后最新的數據覆蓋掉以前的數據 |
用于信號輸入的內置
連接器： |
Canon 9 針公接頭 |
不帶連接器的尺寸： |
93x64x29mm |
重量: |
130g |
電源: |
3,6V,AA鋰電池，標準壽命 3 年, 可顯示剩余容量 |
保護: |
IP67 – 免受短暫的水浸泡的影響 |
| 質保: |
2 年 |
數據記錄儀附件
包括電池. 不包含其他附件，為了滿足基本使用，至少訂購一個 COM 適配器或者 USB 適配器或者 LAN 適配器用于與計算機的通信 ,如果需要不通過計算機或者外部二進制信號來控制記錄儀，需選訂一個磁控開關，同樣用于信號輸入的連接器也必須訂購
在任何時候，你都可以下載支持 Windows系統的免費的基本程序，程序可以控制記錄儀的所有功能，以數字或者簡單表格格式瀏覽和打印數據，還可以以dbf或者txt格式輸出記錄的數據便于以后的分析.
| 可選附件 |
 |
SWR004 |
支持Windows的可選軟件 - 彩色打印，表格的橫軸和縱軸縮放功能等 |
 |
SW100 |
帶免費程序的CD光盤 |
 |
LP002 |
COM 適配器， 用于與帶 RS232串行接口的計算機通信 |
 |
LP003 |
USB適配器， 用于與帶 USB接口的計算機通信 |
 |
LP005 |
LAN 適配器 - 外部轉換器，通過以太網與計算機通信, 包含ac/dc 230Vac/5Vdc適配器.
超過調整限制時通過發送 e-mail或者設置陷阱來報警
更詳細的以太網操作的pdf 信息 |
 |
LP004 |
start/stop 磁控開關 |
 |
MD036 |
魔術扣，易于安裝和鎖定 |
 |
F9000 |
壁掛式支架，防止未經授權的移動 |
 |
A4203 |
3.6V 的 AA鋰電池 |
 |
K0921 |
Canon 9 pins內孔連接器， 用于信號輸入, 保護等級IP67. |
 |
K0925 |
Canon 9 pins內孔連接器， 用于信號輸入, 保護等級 IP20. . |
 |
K0945 |
帶終端的適配器，易于與輸入信號的連接，保護等級IP20
更詳細的適配器操作的pdf 信息 |
 |
LP006 |
GSM適配器，與帶WaveCom Fastrack GSM調制解調器 的計算機通信 |
 |
MP009 |
WaveCom Fastrack GSM 調制解調器, M1306B，不帶附件 |
 |
MP009/1 |
WaveCom FastrackGSM 調制解調器天線, 直角 |
| |
MP009/2 |
Fastrack GSM調制解調器的數據線 |
| |
MP009/3 |
Fastrack GSM 調制解調器的 ac/dc 230V/12V 適配器 |
