COMET儀器的操作手冊
如果你想要某個產品的使用手冊，請聯系我們。
FAQ -常見問答
如果你在下面沒有找到問題的答案，請訪問COMET設備使用和測量論壇 或者 給我們發e-mail。
- 監測系統 MS2,3,4+ , MS5的操作手冊 和附錄在哪里可以找到?
- MS2, MS3, MS4, MS2+,MS3+, MS4+ 和 MS5監測系統我都有，我能使用同一個SW嗎？.
- 何時必須購買可選SW用于監測系統?
- 在記錄儀的液晶顯示器上哪里可以找到錯誤信息提示?
- 我需要增加或改變系統的輸入模塊
- 您能推薦合適的備用電源嗎?
- 在哪里可以找到 用于與連接器通信的配線接頭?
- 我自己能把舊的MS系統升級成MS+系統嗎？
- 外部和內部的音頻顯示功能有問題
- 數據記錄儀帶USB接口，但是它不能通信
- 我需要把數據記錄儀的數據發送到服務器，需要斷開電纜嗎?
- 我能建立比1s的抽樣間隔更快 的監測系統嗎?
- 我有 MS5 系統 (或者 MSx+) 連接到計算機，我需要每周從服務器上下載一次數據. 然后同時在幾臺計算機上查看實際值
- 我忘記了數據記錄儀通信的密碼，你能給我一個記錄儀的通用密碼嗎？
- MS5 增加了新的輸入通道 D4, D5, E4, K3 ，而沒有D3 和 E3.可以給ms+記錄儀安裝新的通道，給MS5安裝舊的通道嗎？
- 我希望把記錄儀安裝到我的通信系統中，.我可以得到通信協議嗎？
- 我需要與超過10m外的記錄儀的USB接口通信，可以嗎？
- 我需要從不同的輸入通道測量不同的數值，然后一起計算后記錄，可以嗎?
- 我如何從傳送器Tx51x, P85xx 讀取數據到計算機?
- 客戶要求從系統的傳送器讀取數據到自己的系統
- 總線是什么?
- SNMP是什么?
- SNTP是什么?
- 傳送器 Tx5xx, P85x1找不到網絡
- 液晶顯示器上總會出現‘def’.
- 我如何通過Tsensor程序存儲測量值?
- 對于傳送器 T3511, T4511, T7511, T2514:怎樣才能找到印制電路板的按鈕和跳線，它們分別有什么功能？
- 對于傳送器 T3511, T4511, T7511, T2514:如何改變總線接口?
- 對于傳送器 P8541, P8511: 僅僅在標簽<%.時. 代替來自傳感器的測量值才顯示
- 對于傳送器 P8541, P8511:我不能連接到 SNTP 服務器 - 本地計算機時間仍然顯示
- 對于傳送器 Tx51x, P85xx: 可以從以太網充電嗎？
數據記錄儀通過以下紅色的適配器與計算機通信，適配器可以與計算機的串行接口COM通道連接（類型‘COM適配器’）.或者USB接口（USB適配器）,插塞式適配器插入記錄儀右側有一個可見的小窗的插槽內，這些類型的通信方式與以下紅色通道IrDa不兼容（便攜式計算機等等）適配器必須插入插槽內，IR接口不支持遠程通信
用與COM和USB接口的電纜長度是 1.8m. COM適配器的電纜最長可以擴展到15m,USB 電纜不可以擴展
數據記錄儀的溫度傳感器(Pt1000) 的最長電纜長度是10m. 可以保證記錄電纜的指定測量精度
具體的如何激活存儲間隔？
可用的存儲間隔值為10, 20, 30秒, 1, 2, 3, 4, 5, 10, 15, 20, 30分, 1, 2, 3, 4, 6, 8, 12, 24小時
舊的數據記錄儀Lxxxx 系列與新的數據記錄儀 S/Rxxxx系列能使用同一種適配器嗎？
對于以上系列的記錄儀的操作使用一根通信電纜足夠，同樣新類型的開關支持所有類型的記錄儀，.如果你有以前的記錄儀Lxxxxx的PCA通信適配器，它與新型的記錄儀S/Rxxxx系列不兼容，相反，如果你有新型的 S/Rxxxx系列的適配器，(標志為COM適配器或者USB適配器)，他適用于所有的記錄儀
如果你不能使用標準擴展COM電纜(計算機配件商店) 你可以自己制作: -電纜總長度(包括COM適配器的導線)不應該超過10m， -使用4線屏蔽電纜- CANON9內孔連接器，外螺紋管連接器 1:1, 只有第2,3,4,5,7針可以連接(屏蔽端鏈接到toni je 5針)
LAN適配器通過以太網可以讓記錄儀與計算機程序通信，原則上它是帶警報功能RS232連接線的擴展， 在錯誤產生時，LAN適配器最多可發送e-mail3個地址，設置陷阱到3個IP地址, 接通電源之后，LAN適配器以調整好的間隔連接到記錄儀，如果有警報產生時會檢查警報.如果這種e-mail和陷阱發送到收件人，同時LAN適配器會記錄下警報，如果在記錄儀下一個數據到來之前警報一直存在警報信息不會發送，如果LAN適配器電源中毒或者重啟,(例如設置完成之后).發送警報信息不能存儲
不可以,記錄儀 S50x1專為存儲來自帶二進制輸出的傳送器的0到5V的標準電壓信號而設計
數據記錄儀 S60x1 和S50x1可以在計算機的打印輸出記錄和記錄儀的液晶顯示器上顯示輸入信號， 計算測量值，計算只是線性的，顯示的范圍是:
顯示: 1.行 (tj.1.通道) 2.行 (2.通道)
最高正數 19999 9999
最低正數 0,001 0,001
最高負數 -999 -9999
最低負數 -0,01 -0,001
如果測量值超過了顯示范圍，顯示標志 "----" .小數點是固定的 (自動模式下不可行). 設置范圍從 0 到3 個小數點 (每個通道是獨立的).
所有溫度計/濕度計都內置傳感器， (也就是 沒有外部探頭)原則上有更長的響應時間 (由儀器模塊導致). 這種特征在大多數情況下沒有問題--倉庫溫度改變非常緩慢，時間響應極大的依賴于外部空氣流速.在密閉的房間內空氣流速趨于零.-在這種情況下，60分鐘的響應時間是實數，數據記錄儀 S3120 不適合作為一種便攜式設備用于快速測量
測試過的表面溫度需要精確測量-必須選擇合適的表面探頭和確保最大推力, 可選隔離探頭從外部空氣吸熱（加熱器）， 也測量遠離室中心的窗戶周圍空氣溫度和濕度,窗戶欄桿不能準確測量露點溫度，因為要準確測量露點溫度必須要在接觸到冷端表面之前測量空氣溫度和濕度，因為冷凝會導致溫度和濕度下降

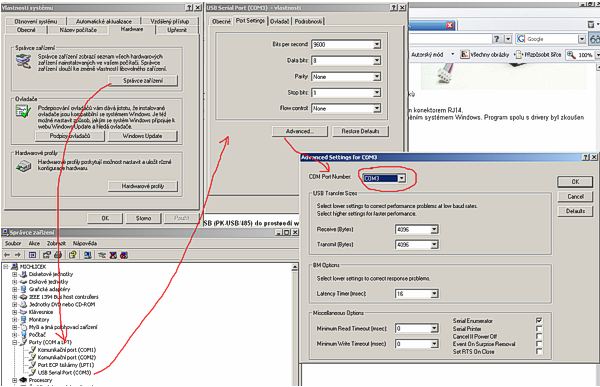

設備管理器-USB接口特征-端口設置 - 高級 - Com 端口數量.
設置COM端口需要.見圖
解決這個問題的辦法是可用代碼為MP006的‘’RS232/USB‘轉換器用于與電腦的USB接口通信，它插到計算機接口和COMMETER設備的通信電纜之間，在計算機上安裝虛擬串口通道之后，建立起與設備的 通信通道
儀器的電路可能被過低的電源電壓堵塞-重新斷開電池，讓儀器處于無電狀態30分鐘，然后連接電池，儀器可能會正常工作， 上述問題就不會出現. 如果你按照后面的步驟（在操作說明書也有描述）,低電壓時，顯示器出現閃爍的'BAT'值，必須盡快的更換電池，當儀器處于OFF狀態時，必須立即更換電池，否則內部時間，其他設置和HOLD狀態下存儲的數據以及最小最大值都會丟失， 同樣的原因即使儀器處于OFF狀態，不要 斷開電池超過一分鐘.不然儀器堵塞的問題就會出現，如果電池一直在儀器中直到完全放電-即使幾天或者幾個星期都會有低電量顯示
兩個連接熱電偶探頭必須不是電流連接的，帶金屬蓋子的通用探頭沒有熱電偶電線與金屬蓋子隔離，在測量電導材料時（金屬構造，某些液體等） 使用這樣的探頭可以精確測量
安裝實際程序類型（最好來自互聯網或者CD），在開始選項中找到用戶定義的文件夾，這里有兩個pdf格式的文檔-基本手冊和手冊的目錄
不可以,監測系統MS2, MS3, MS4相比于其他型號 需要不同的SW，推薦提高到MS2+, MS3+ a MS4+或者使用兩種不同的程序，如果你有帶RS485通道的監測系統模塊，不要將MS2, MS3, MS4系統連接到其他型號系統的通信裝置上
如果你需要圖表數據可視化，用戶和密碼管理，自動數據下載，在本地計算機外部存儲數據，www顯示，強烈的推薦非常合理的價格
在開始選項中找到用戶定義文件夾和手冊附件，在目錄中搜索
這需要有資格操作，不熟練的處理可能導致對監測系統的損害，如果你精通低電壓裝置，可以請求正確的操作步驟
型號 BZ24E (生產商 ELTECO-UPS)最低可供0.5A電流工作6小時，電源通過了9輸入模塊的MS3+系統的測試，消耗cca值 110 mA@24V 可達30個小時，監測系統的近似消耗可在手冊附件中找到
在開始選項中找到用戶定義文件夾和手冊附件，在目錄總搜索
不需要，程序本身不太復雜，但是需要更換一些部件，推薦發送到生產商，比1999更老的監測系統不可以更新
請記住開關ON在文件夾中的這些通用功能，然后讓每個通道和警報獨立的在文件夾中報警和顯示，通常通過最終都是通過產生警報來測試功能
數據記錄儀帶USB接口，但是它不能通信
最有可能是你的計算機更改了虛擬通道的數目. 查看用戶SW，設置你使用和修改的COM通道數目，如果相同，操作系統會自動分配（在設備管理器），如果你不能在用戶SW或者在設備管理器中確認，會 顯示COM通道參數和改變文件夾中通道設置--高級的，通常把USB電纜插到相同的插口中
不需要，不能逐個的斷開連接電纜，接線端子都是密封的兩片式開關，可省去大量的工作
不能，最短記錄間隔是1s，我們的監測系統大多是為較慢過程的長期記錄而設計的
此功能需要有可選版本的軟件支持。在計算機上，監控系統必須被連接裝載在操作系統用戶MS程序的開始菜單之后，?隨后，啟動程序并且在文件菜單----可在書簽文件夾中選中，輸入你想存儲數據的服務器路徑。待啟動后，在書簽顯示欄里選擇運行并在最下方選擇遠程網絡訪問，?記錄下具體的計算機名和IP地址。在自動選擇文件夾內選擇數據下載的天數和小時，選擇其他選項并且確認窗口，登記通訊菜單配置設定值，如果數據記錄儀激活自動數據下載—那么在監控系統名字的旁邊必須同時選上“A”，如果不能通過設置按鈕來選擇，重啟計算機，在稍等片刻后，系統用戶MS程序運行并進入顯示模式。到另外的一臺計算機上啟動網絡瀏覽器地址欄，輸入之前你已經記下的計算機名字，你便可以在網頁上看到實時的測量數據。
沒有這樣的密碼，要清楚密碼，必須在監測系統單元的內部執行復雜的步驟，需要使用若干跳線
可以在舊的監測系統中安裝新的輸入通道， 新的 SW類型必須支持新的輸入通道模塊，不能把以前的范圍是400 V的輸入通道安裝到ms5系統上，原因是安全性-最大電壓是50v AC反映75 V DC,如果你需要更高的電壓，可使用外部轉換器，對于電流輸入通道C1和C2同樣有效-不要直接連續的相位超前連接他們，要使用測量電流變送器
通信協議將會根據你的請求提供給你，相對容易的是讀取在線測量值，復雜的記錄管理和配置設置就不是一項輕松的工作
原則上是可以的，但是USB中繼器是必須的，如果沒有中繼器，通信距離可達5m，簡單的解決方法是使用USB/RS485 轉換器和通過RS485接口與監測系統連接
不可以，監測系統不可以在通道間對數值進行計算操作，唯一的可能是記錄下測量值，然后輸出之后才能計算
對傳送器問題的解答:

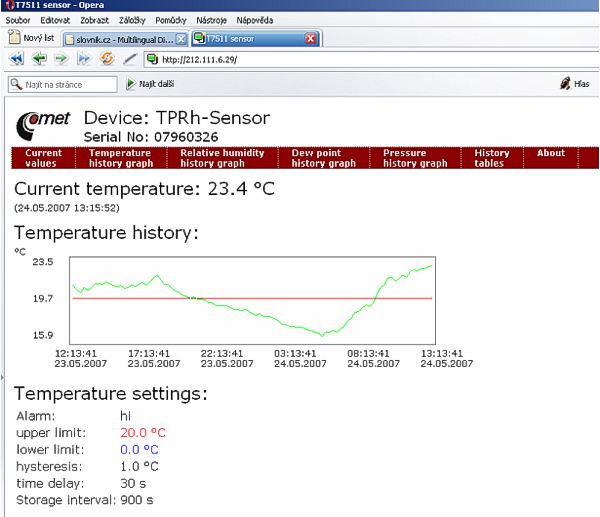

要顯示傳送器的數據你僅僅需要任何一個因特網瀏覽器，當你輸入傳感器IP地址時，你可以瀏覽實際測量值，曲線圖和帶100個 設置的測量值的表格等，請看下圖:
傳感器可以通過以下協議方式讀取數據：Mod總線，網絡管理協議和萬維網，最可靠的方式是采用Mod總線，再采用網絡管理協議，最后采用萬維網。讀取數據需要采用適配的軟件。Comet公司提供免費的軟件，對從傳感器到csv文件的數據進行記錄（更多的工作查看MS例子文件）要從多個傳感器上獲得數據，必須通過第三方軟件。我們采用TIRS.NET, ControlWeb, EasyView軟件進行功能性測試。在www.cacti.net網站上可以找到相關的數據值到圖表的記錄。
當前我們還沒有任何軟件可用于多于1個傳感器的數據讀取，數字輸出的傳感器Txxxx和P85x1通過Mod總線進行通訊，它可以采用自有的程序或者是軟件，通過Mod總線或者是網絡管理協議進行通訊。要從多個傳感器上獲得數據，需要采用第三方軟件，我們采用TIRS.NET, ControlWeb, EasyView軟件進行功能性測試，在www.cacti.net網站上可以找到相關的數據值到圖表的記錄。
Mod總線是一種通訊協議，可實現在傳感器上讀取數據。詳細信息請登陸http://modbus.org/?Mod總線協議可以應用在Txxxx,P85x1系列數字輸出傳感器上
SNMP是應用于Tx5xx，P85x1系列傳感器的一種簡易網絡管理協議，它需要通過瀏覽器來實現相關功能，例如Ireasoning MIB瀏覽器，用于接收像Trap receiver這樣的傳感器所發出的警告信息，警告接收軟件不僅可接收相關的信息，還可做出相關的動作，例如發送e-mail
如果你可以上網，就可以實現傳感器與因特網的時間同步，SNTP協議（簡易網絡管理協議）是基于NTP協議的（網絡時間協議），用于123通訊端口號。它是一種比時間協議更加精密復雜的通訊協議，其中采用十進固定小數點格式的4位的時間標記，?這樣可以使得精準度高達50ms。有關SNTP協議的相關閱讀文檔RFC-2030和RFC-1769,以及NTP協議的說明書可以在RFC-1305, RFC-1119, RFC-1059 和RFC-958文檔中找到。
1.運行Tsensor軟件
2. 找到相關設備.
3.在窗口中選擇“幫助，無法找到設備輸入傳感器物理地址，以及在規定網絡范圍內的空閑IP地址
4.如果沒有作用，重復以上1-3步驟并在最后的窗口點擊“僅在地址解析協議中設置IP”
5.在執行運行命令行（啟動）后輸入遠程登錄命令[具體IP地址]9999.如果到達菜單界面，請改變IP地址并且保存相關設置。
打開傳感器，按下按鈕
沒有方法，Tsensor只提供傳感器設置服務。可以使用免費的SensorReader軟件進行存儲，或者自行寫下記錄SensorReader軟件可以下載PROGRAMS按鈕到界面上
按鈕：在按下出現在LCD屏幕上的def標識后，如果在接通電源的時候按下按鈕，在遠程登陸配置程序上的密碼將會被清除。 沒有以太網接口的設備具有不同的功能。跳線：提供設備中常量在調整時的寫入保護
對于老版本的固件（更新到1-3-3.02），Mod總線通訊標準端口已調整到了501.在這種情況下，最好更新固件版本，在新的版本里面，可以通過配置TSensor程序軟件去改變端口
只有一對標簽<%%>是允許被寫在源程序編碼的每一行
設置端口的IP地址和掩碼
可以。采用分解器，我們已經測試過了D-Link和DWL-P50了
如果你不能夠在這里找到你想要的答案，
請訪問我們的COMET設備使用和測量論壇或者可以直接給我們發送e-mail。
|
