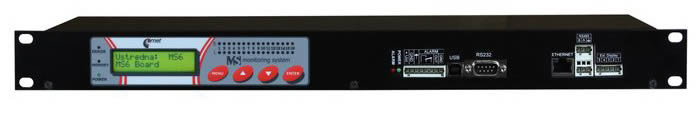

MS6-Rack機架型數據記錄儀

溫度、濕度和其它物理量監測的全面解決方案。用于安裝于19"機架 - 一個機架單位1U。能夠內置在選購的MP016輸出繼電器模塊內，帶16路繼電器。

發貨清單:

數據記錄儀包括電池
可追蹤校準證書。包含16路輸入4-20mA校準。
其它范圍的校準可
USB通訊電纜
基本手冊
基本Windows軟件可下載

該款數據記錄儀專用于測量、記錄、評估和后處理所采集的電信號，這些都屬于相對較慢的變化 (> 1s)。和適當的傳感器和變送器配合特別適用于監測許多物理量。

該設備包含可追蹤校準證書，聲明校準器的計量可追蹤性是基于EN ISO/IEC 17025標準。

數據記錄儀能夠：

16路軟件可設置輸入通道
測量和處理1至16個輸入變量
16個通道的每個都提供虛擬通道（可計算）
自主采集測量值的記錄
創建報警條件
基于所創建的報警進行其它動作（發聲、發光、控制繼電器輸出、發送短信、進行電話撥號、使用不同協議發送報文，以太網接口等等）
在線監測測量值和狀態

16路通道的每路提供：

獨立的滯后和延遲
設置最多4個報警條件

報警由：

GSM調制解調器
Emails
電話撥號器
內置蜂鳴器
外部蜂鳴器或指示燈
繼電器

主要用途：

食品和飲料行業 (HACCP)
服務器機房、數據中心
制藥行業 (GMP)
血站、藥房
植物栽培
HVAC (供暖、通風、空調、制冷)
建筑物和能源管理
研發
實驗室 (GLP)

點擊看大圖

典型數據記錄儀輸入


測量值		范圍	精度	注釋
電流	DC	4 to 20 mA	±0.1% FS (±0.02mA)	可連接無源傳感器（監測系統供電）或自我供電的有源傳感器。輸入電阻大約110 Ohms。
電壓	DC	-10V to +10V	±0.1% FS (±10 mV)	輸入電阻大約10MOhms
		-1V to +1V	±0.1% FS (±1 mV)
		-100mV to +100mV	±0.1% FS (±100 uV)
		-18mV to +18mV	±0,1% FS (±18 uV)
電阻	2線制電阻測量	0 to 300 Ohms	±0.1% FS (±0.3 Ohm)	測量電流大約0.8 mA @ 50ms脈沖
		0 to 3000 Ohms	±0.1% FS (±3 Ohm	測量電壓大約0.5mA @ 50ms脈沖
		0 to 10000 Ohms	±0.1% FS (±10 Ohm)	測量電流大約0.1mA @ 50ms脈沖
溫度探頭Pt和Ni	Ni1000	-50°C to +250°C	±0.2°C (-50°C to 100°C)	Ni1000/6180 ppm，2線制連接
	Ni1000	-50°C to +250°C	±0.2% MH (100°C to 250°C)	測量電流大約0.5mA @ 50ms脈沖
	Pt100	-200°C to +600°C	±0.2°C (-200°C to+100°C)	Pt100/3850 ppm，2線制連接
	Pt100	-200°C to +600°C	±0.2% MH (+100°C to +600°C)	測量電流大約0.8mA @ 50ms脈沖
	Pt1000	-200°C to +600°C	±0.2°C (-200°C to+100°C)	Pt1000/3850 ppm, 2線制連接
	Pt1000	-200°C to +600°C	±0.2% MH (+100°C to +600°C)	測量電流大約0.5mA @ 50ms脈沖
熱敏電阻	NTC帶可選公式	最大熱敏電阻11000 Ohms	根據使用的電阻范圍（見電阻測量）	相同的特性用于所有連接的熱敏電阻默認設置：R25=2252Ω, R80=282.7Ω
熱電偶	K (NiCr-Ni)	-200°C to 1300°C	±0.3% MH +1.5°C	線性化，冷端補償，數據記錄儀必須安裝在建議的工作位置。
	T (Cu-CuNi)	-200°C to 400°C
	J (Fe-Co)	-200°C to 750°C
	S (Pt10%Rh-Pt)	0 to 1700°C
	N (NiCrSi-NiSiMg)	-200°C to 1300°C
	B (Pt30%Rh-Pt)	100°C to 1800°C	±0.3% MH+1.0°C (300°C to 1800°C)	線性化無冷端補償
二進制信號	干觸點	二進制信號		輸入電壓用于狀態"L" (IN-COM) < 0.8 V
	干觸點			輸入電壓用于狀態"H" (IN-COM) > 2 V
	開集			觸點閉合電阻用于狀態"L" (IN-COM) < 1 kOhms
	電壓			觸點閉合電阻用于狀態"H" (IN-COM) > 10 kOhms
	電壓			傳感器最小持續時間改變: 200ms
RS485	串行信號RS485輸入	可選		支持協議ModBus RTU 或 Advantech
				連接端子至下一個端子用于通道15和16
				輸入可工作于16臺設備
				電氣隔離

以太網接口特點

以太網接口
	10Base-T/100Base-TX以太網接口，通過標準的RJ45連接器。IP地址可從DHCP服務器自動獲取或手動設置。只支持以太網協議版本4。

ModbusTCP協議
	Modbus協議用于和SCADA系統或第三方軟件通訊。該設備使用Modbus TCP協議版本。

SNMP協議
	SNMP版本1協議用于IT基礎設施。使用SNMP協議，你可以讀取實際測量值、報警狀態和報警參數。MIB表和OID解釋都可用。

WWW服務器
	當前值可由嵌入式網絡服務器獲取。可根據用戶要求修改網頁。

Email
	當測量值超出設置的極限值時發出報警email。支持SMTP身份驗證。但是SSL不行。

SNMP Trap
	SNMP Trap用于IT基礎設施。該設備允許發送Traps給所選的 Trap接收服務器。Traps在通道報警或錯誤狀態情況下才被發送。

SOAP協議
	該設備允許通過SOAP v1.1協議發送當前測量值。該設備發送測量值以XML格式給網絡服務器。該協議的好處是可通過設備端對通訊進行初始化。因此它不需要使用端口轉發。

Syslog協議
	Syslog協議用于IT基礎設施監測系統。該設備允許發送文本消息給所選的Syslog服務器。消息在通道報警或錯誤狀態情況下才被發送。

快速數據下載
	記錄下載速度比以前的MS5數據記錄儀快4倍。

XML文件
	實際值可下載為XML文件。該選項適合于集成SCADA系統的數據記錄儀。

數據記錄儀顯示器
	網絡參數可直接從數據記錄儀屏幕設置。可改變IP地址、subnetwork mask and initial gate。

數據庫系統
	可連接數據庫系統包括在線數值傳輸。

WWW遠程條件
	控制遠程條件和繼電器也可通過www界面。

數據記錄儀MS6D和MS55D對比

	MS55D	MS6xx
輸入	1 - 16硬件輸入模塊	16軟件設置輸入
最大測量DC電流	5A dc	20mA dc
最大測量DC電壓	75V dc	10V dc
最靈敏DC電壓測量范圍	100mV dc	18mV dc
最大AC電流測量	5A ac	-
最大AC電壓測量	50V ac	-
頻率測量輸入	0 to 5 kHz	-
脈沖計數輸入	有	-
輸入電氣隔離	有	只有串行輸入RS485IN
支架型	-	有
