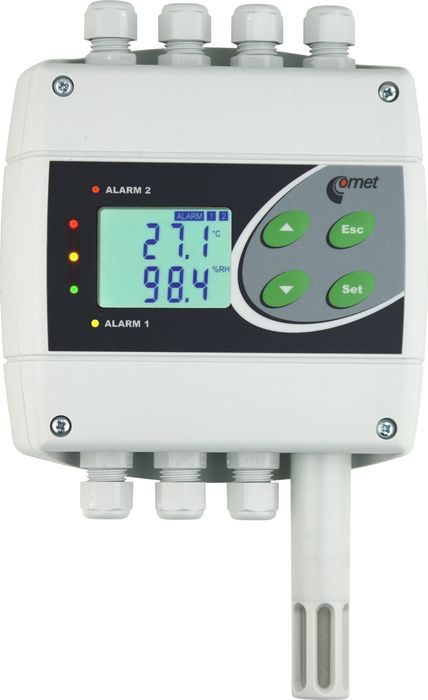

H7430溫度、濕度、壓力調節器，帶RS485和繼電器輸出

溫度、濕度、大氣壓變送器，帶2路繼電器輸出。室內/室外使用。

內置相對濕度、溫度、壓力傳感器。測量值也可以轉換為其它濕度解釋：露點溫度、絕對濕度、比濕度、混合率、比焓。3路雙態輸入。

發貨清單：

可追溯校準證書
快速起步手冊
免費軟件TSensor用于配置變送器
免費軟件SensorReader用于記錄通過RS485傳輸?shù)淖兯推鲾?shù)據到電腦硬盤

特點

濕度調節器專用于兩態控制例如暖氣、通風、加濕器、除濕器等等。
變送器含兩路繼電器輸出用于報警指示或控制外部設備。每個繼電器都可分配任何測量或計算值。每個繼電器都可設置延遲、滯后、聲音報警。
測量出的溫度和相對濕度可計算為其它濕度解釋 - 露點溫度、絕對濕度、比濕度、混合率、比焓。
從本機鍵盤或電腦可輕松調整參數。大屏幕雙行LCD可同時顯示溫度、相對濕度或其它計算出的濕度解釋。
先進的電容聚合物傳感器保證優良的校準長期穩定性，防水防冷凝。該變送器專用于非侵蝕性環境。
該變送器也有3路雙態輸入用于探測兩態事件 - 例如水、煙霧、玻璃破裂探測、門觸點。

濕度調節器應用領域

溫度和濕度控制
監測溫度和濕度
- 建筑物管理和自動化
- 服務器房
- 電信設備
- 貨倉、溫室
- 生產廠
- 博物館、檔案館、畫廊
- 空調室、HVAC
- 氣象站

變送器電路和電源電路電隔離，防止RS485網絡中的沖突。

串行輸出RS485 - 變送器工作于ModBus RTU通訊協議或者Advantech ADAM兼容協議。利用PC，用戶可在配置模式下自行選擇協議。串行連接可讀取實際讀數和修改變送器配置。變送器始終工作于從站模式例如只響應主站設備詢問。變送器的地址空間從1至255。通訊速度是110至115200Bd。

從RS485總線中的多個變送器采集數據，需要第三方軟件：LabVIEW from National Instruments, TIRS.NET, ControlWeb, EasyView。

規格

輸出	RS485
測量值	相對濕度、溫度、大氣壓
結構類型	環境空氣
設計	工業
溫度測量范圍	-30 to +80°C
繼電器輸出	是
兩態輸入	是
LCD顯示器	是
最大開關電壓、電流、繼電器輸出功率	50V, 2A, 60VA
發聲報警	內置蜂鳴器 - 可開關
相對濕度范圍	0 to 100%
相對濕度測量精度	±2.5%相對濕度從5 to 95% at 23°C
溫度輸出精度	±0.4°C
可用溫度單位	攝氏度、華氏度
露點溫度輸出精度和范圍	±1.5°C在環境溫度下 T<25°C and RH>30% 范圍 -60 to +80 °C
絕對濕度輸出精度和范圍	±1.5g/m3 在環境溫度下 T < 25°C 范圍 0 to 400 g/m3
比濕度輸出精度和范圍	±2g/kg 在環境溫度下 T < 35°C 范圍 0 to 550 g/kg
混合比輸出精度和范圍	±2g/kg 在環境溫度下 T < 35°C 范圍 0 to 995 g/kg
比焓輸出精度和范圍	±3kJ/kg 在環境溫度下 T < 25°C 范圍: 0 to 995 kJ/kg
最大測量壓力范圍	600 to 1100hPa
精度	±(1,3hPa+0.06% from adjusted output span) at 23°C from 800 to 1100hPa
可用壓力單位	hPa, kPa, mbar, mmHg, inHg, inH2O, PSI, oz/in2
兩態輸入信號	dry contact, open collector or two-state voltage signal. Inputs are not galvanically isolated.
兩態輸入上的最小脈沖長度	500ms
打開觸點上的電壓	3.3 V
低電壓電平	0 to +0.5 V
高電壓電平	+3.0 to +30V
工作溫度范圍	-30 to +80°C
LCD顯示器工作溫度范圍	可讀工作溫度+70°C，超過+70°C建議關閉LCD顯示器
濕度傳感器溫度補償	所有溫度范圍
傳感器蓋過濾能力	0.025mm - 不銹鋼網過濾
通訊協議	ModBus RTU 和 Advantech ADAM兼容協議
通訊速度	110 to 115200 Bd
IP保護	IP54電路、IP40傳感器
電源	9-30Vdc, 功率消耗大約1W
尺寸	136 x 213 x 45 mm (W x H x D)，桿長75mm
重量	大約360g
保修	2年

選購件


Ac/dc適配器12V/450mA穩定代碼: A1510	塑料傳感器保護帽，帶不銹鋼濾網（黑色）代碼: F5200B	PTFE傳感器保護帽，白色代碼: F5300
多層盤輻射保護 代碼: F8000	PP4平圓形法蘭盤代碼: PP4	PP90直角不銹鋼法蘭盤代碼: PP90
塑料套，可直接安裝在濕度探頭上代碼: SP004	濕度標準10%RH，每套5只代碼: HM023	濕度標準80%RH, 每套5只代碼: HM024
容器，用于調整和校準濕度代碼: MD046	LD-12淹水探測器代碼: LD12	光電煙氣探測器SD-280 代碼: SD280
運動探測器JS20 代碼: JS20	磁性門觸點SA-200-A 代碼: SA200A	磁性門觸點帶10米電纜代碼: SA200A-10
磁性門觸點帶15米電纜代碼: SA200A-15	磁性門觸點帶2米電纜代碼: SA200A-2	磁性門觸點帶20米電纜代碼: SA200A-20
磁性門觸點帶30米電纜代碼: SA200A-30	磁性門觸點帶5米電纜代碼: SA200A-5	電源探測器SP008 代碼: SP008
輕松連接到WAGO端子233的工具，用于串口輸出變送器代碼: SP006
