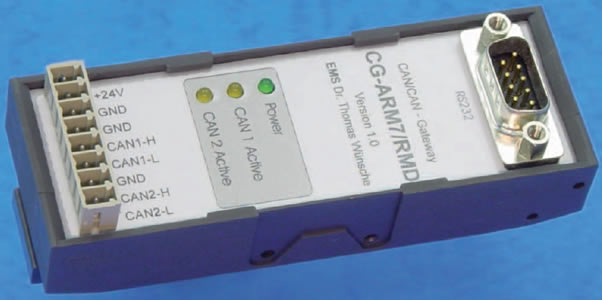

導軌安裝的CAN/CAN網關CG-ARM7在子系統之間傳輸CAN信號。CG-ARM7可靈活設計接線拓撲圖。
可實現星形和樹形結構以及各種線路形結構。各種功能包括數據速率匹配、報文過濾以及在所連接總線
之間的標識符轉換。
特點
- CAN子網絡之間的連接，不同數據速率
- 數據流過濾和緩存
- 支持11位和29位標識符
- 系統擴展
- 微控制器NXP LPC2119含2個內部CAN控制器
技術數據
布置和連接
CAN總線連接通過插入式端子實現。
| 管腳 |
名稱 |
功能 |
| 1 |
+24V |
供電 |
| 2, 3, 6 |
GND |
地極 |
| 4 |
CAN1_H |
CAN1信號線路（顯性高） |
| 5 |
CAN1_L |
CAN1信號線路（顯性低） |
| 7 |
CAN2_H |
CAN2信號線路（顯性高） |
| 8 |
CAN2_L |
CAN2信號線路（顯性低） |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電電壓 |
-100 |
+35 |
V |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
2000 |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
40 |
n.s. |
mA |
| 供電電壓 |
10 |
24 |
30 |
V |
|
相關產品
???T型連接器和電纜
???開發包嵌入式
訂貨說明
| 貨名 |
貨號 |
| CG-ARM7/RMD |
12-20-401-20 |
| CG-ARM7/RMD Version HS/LS |
12-20-402-20 |
| CG-ARM7/GTI |
12-20-413-20 |
| CG-ARM7/GTI Version HS/LS |
12-20-416-20 |
| CG-ARM7/D/E |
12-20-414-20 |
| CG-ARM7/D/E Version HS/LS |
12-20-412-20 |
| CG-ARM7/D/E Version LS/LS |
12-20-415-20 |
|
