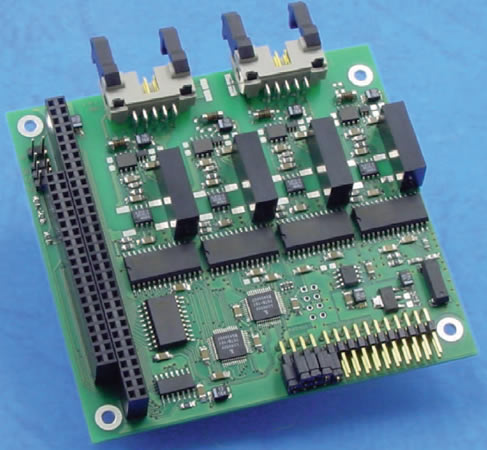

CPC–104M是一款無源CAN接口模塊，用于基于PC–104的系統。CPC-104M專用于工業領域，
并且具有堅固又成本效益的結構。
特點
- 無源CAN接口用于PC–104系統
- 1、2、或4路CAN通道含CAN控制器NXP SJA1000
- 可選CAN控制器和主機系統之間電氣隔離
- 可選CAN通道之間電氣隔離
- 開發包用于Windows 2000/XP/Vista/7/8和Linux
- 擴展的溫度范圍
技術數據
總線接口
| 管腳分配 |
連接器DSub 9, 符合CiA DS-102 |
| 物理連接類型 |
ISO 11898 / 收發器PCA82C251 |
|
極限值
| 參數 |
最小 |
最大 |
單位 |
| 總線連接上的電壓 |
-30 |
+30 |
V |
| 電氣隔離的隔離電壓 |
-500 |
+500 |
V |
| 工作溫度 |
-40 |
+85 |
°C |
|
配置
| 資源 |
參數 |
| 基礎地址 |
1536 Bytes in the range of 0C0000h - 0DFFFFh, adjustable in steps of 1 kByte |
| 中斷 |
One interrupt within the range of 3-7, 10-12, 14-15 |
|
|
相關產品
???CAN接口PC104有源
???CAN開發包 (Windows/Linux)
訂貨說明
| 貨名 |
貨號 |
| CPC-104M/SJA1000S |
10-10-200-20 |
| CPC-104M/SJA1000S-GTI |
10-10-201-20 |
| CPC-104M/SJA1000D |
10-10-210-20 |
| CPC-104M/SJA1000D-GTI |
10-10-211-20 |
| CPC-104M/SJA1000D-GTIS |
10-10-212-20 |
| CPC-104M/SJA1000Q |
10-10-230-20 |
| CPC-104M/SJA1000Q-GTI |
10-10-231-20 |
| CPC-104M/SJA1000Q-GTIS |
10-10-232-20 |
|
