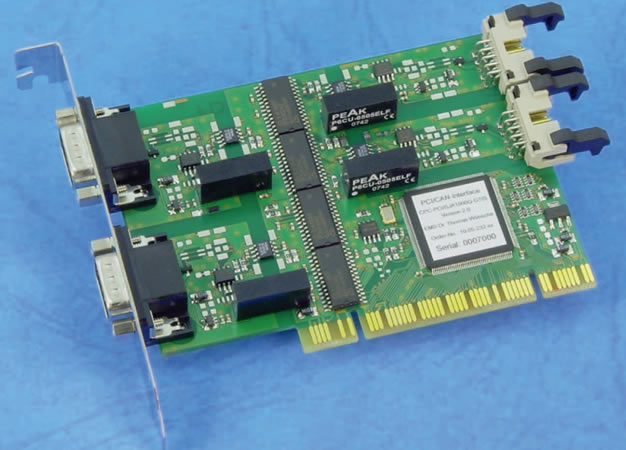

CPC-PCI是一款無源CAN插入式板卡，用于PCI插槽。CPC-PCI專用于工業領域，
并且具有堅固又成本效益的結構。
特點
- 無源CAN接口用于PCI插槽
- 1、2、或4路CAN通道含控制器NXP SJA1000
- 可選CAN控制器和PC之間電氣隔離
- 可選CAN通道之間電氣隔離
- 支持11位幀和29位幀
- 開發包用于Windows 2000/XP/Vista/7/8和Linux
技術數據
總線接口
| 管腳分配 |
連接器 D-Sub 9, 符合CiA DS-102 |
| 物理連接類型 |
ISO 11898 / 收發器 PCA82C251 |
| 總線管腳的最大電壓 |
±30V參照于總線地極 |
| 電氣隔離電壓 |
±1000V DC |
|
配置
| 資源 |
參數 |
| PC地址空間 |
自動分配 (即插即用) |
| 中斷 |
自動分配 (即插即用) |
|
相關產品
???CAN插卡PCIExpress
???CAN USB接口
???CAN開發包 (Windows/Linux)
訂貨說明
| 貨名 |
貨號 |
| CPC-PCI/SJA1000S |
10-05-200-20 |
| CPC-PCI/SJA1000S-GTIS |
10-05-201-20 |
| CPC-PCI/SJA1000D |
10-05-210-20 |
| CPC-PCI/SJA1000D-GTID |
10-05-211-20 |
| CPC-PCI/SJA1000D-GTI2S |
10-05-212-20 |
| CPC-PCI/SJA1000Q |
10-05-230-20 |
| CPC-PCI/SJA1000Q-GTI |
10-05-231-20 |
| CPC-PCI/SJA1000Q-GTIS |
10-05-232-20 |
|
