這是一個安全PROFIBUS DP主站冗余理念的解決方案，它提供在兩個完全相同的DP主站之間的PROFIBUS線路切換。這就避免了DP主站之間的任何電接觸，因此，可用完全相同的PROFIBUS地址配置它們，因此不再需要多個主站模式并且排除雙地址沖突。

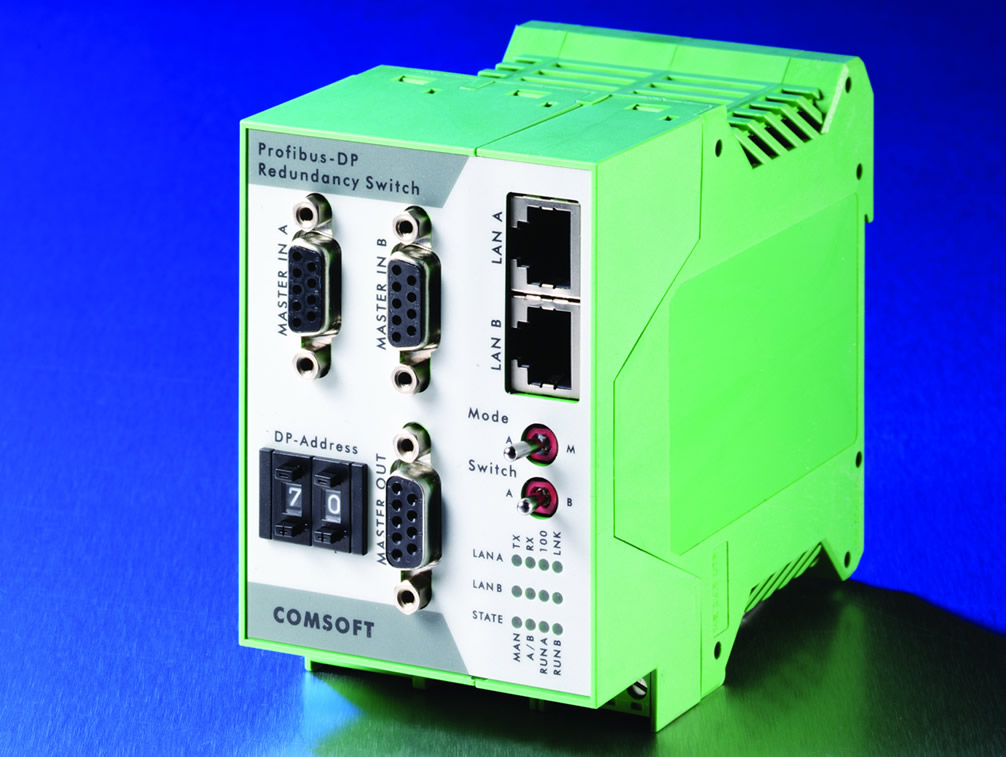

PRS是一款緊湊型24伏帽軌模塊內含切換邏輯和一個智能雙DP從站。該設備可連接兩個DP主站和PROFIBUS連接到DP從站。該交換機控制PROFIBUS協議和應用層上運作的DP主站系統的狀態。假如運作的主站有故障，該交換機就會物理切換到待機的主站，它無縫充當DP從站。與建立Flying Master原則相反，用PRS交換機就不會發生雙地址沖突。甚至故障的DP主站還可以在PROFIBUS 層上起作用。另外，市場上很多DP主站實施不支持Flying Master原則。因為兩個DP主站要預防同時被連接到總線上。該交換機能夠避免當前冗余理念的所有缺點。
PRS交換機提供DP主站系統含冗余工作的重要信息，例如，互補系統的活狀態，它還可執行切換命令。
該交換機可用于非常復雜的冗余系統，例如，用在連接PROFIBUS OPC服務器或者覆蓋基于以太網的蜂窩網絡。
另外，PRS交換機可通過兩個內置的以太網接頭來控制，如果不能通過PROFIBUS直接控制時。使用PRS交換機不會有單點故障，因為如果交換機出現一個故障，主站到從站的通訊將會繼續不會中斷。 |
|
亮點
- 雙地址沖突不會發生，即使故障的DP主站還活躍在PROFIBUS層
- 實現非常復雜的冗余系統，例如連接PROFIBUS OPC Servers或者覆蓋基于以太網的蜂窩網絡
- PRS可通過兩個集成的以太網連接來控制， 如果直接通過PROFIBUS控制
- 沒有單個故障點，PRS作為主站至從站通訊會繼續不會中斷，如果設備出現故障
技術數據
| 接口 |
|
- 2*10/100 BaseT
- 3*RS485 (DB9)
- RS232 ( 螺釘端子 )
|
| 波特率 |
|
- 最大 100 Mbit/s
- 最大 12 Mbit/s
- 57.6 Kbit/s
|
| 支持PROFIBUS協議版本 |
|
|
| 電源 |
24 VDC |
|
