gS01 - 您的IIoT產品的起點 |

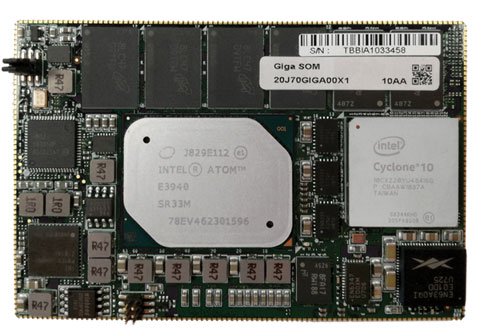

GigaSOM gS01是基于Atom E39xx英特爾?CPU內核和英特爾?Cyclone 10 GX FPGA的高度創新、高性能、高效、超緊湊的SOM。
|
主要好處
- gS01是一種超級智能且堅固的解決方案，無需使用廣泛的連接器即可直接焊接到主載板上，不會降低系統的可靠性。
- gS01的尺寸為81.6 x 54毫米，厚度為4.9毫米，可讓您設計相當緊湊和超薄的產品。
- gS01需要+ 5V，±5％的單電源
- 一塊板上英特爾?凌動處理器和強大的英特爾?Cyclone FPGA的獨特組合，提供了對眾多平臺的支持。
- 得益于雙通道PCIe接口，CPU和FPGA之間的吞吐量極高
- 除了CPU功能強大的架構外，F(xiàn)PGA還確保了極大的靈活性，再加上豐富的IP內核庫，可以配置各種產品。
- FPGA為LPC FMC提供硬件支持，甚至為LPC+提供支持（使用四個高速通道而不是一個）
- 如果不使用FMC概念，則有來自FPGA的許多LVDS對子
- 支持Windows和Linux平臺
|
|
主要特點
- X平臺的基本組件
- 保證的最低10年產品生命周期
- 縮短定制產品的上市時間
- 由可以涵蓋設計和供應鏈的合作伙伴支持
- IIoT實施的基本要素
- 跨所有“工業4.0”級別的強大IIoT引擎
- 通過TSN、MQTT和AMQT進行OPC UA發布/訂閱
- IIoT網關和邏輯控制
- 龐大的協議庫
- 在邊緣分析
- 霧節點兼容性
- 可選的CODESYS v3
- 分布式微服務器
- 四核Atom E39xx英特爾?
- Linux BSP rt（OSADL）或Android BSP
 技術數據單下載
|
|
| |

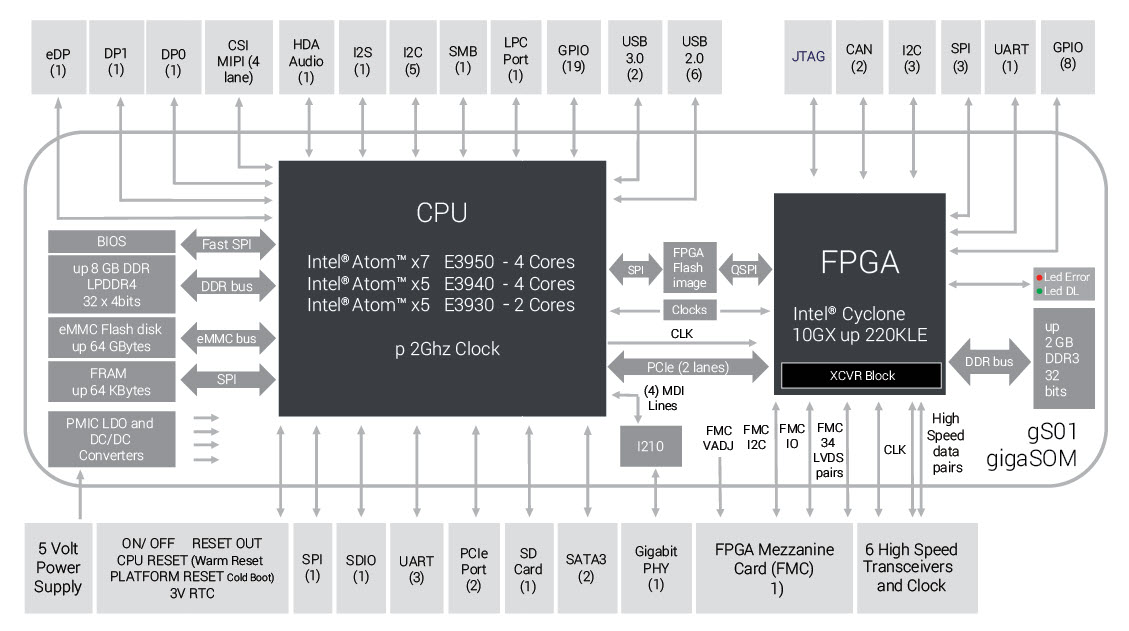

架構
|
| |
技術數據
| 尺寸圖 |
81.6 x 54 x 4.9毫米 |
| 溫度范圍 |
-40°C至+ 85°C |
| 電源 |
5V，+-5％，電流（TBD） |
| CPU |
英特爾?凌動E39XX四核或雙核 |
| FPGA |
英特爾?Cyclone 10 GX高達220 KLE |
| DDR |
LPDDR4高達8 GB的CPU和DDR3高達2 GB的FPGA |
| 閃存 |
用于CPU的高達64 GB的eMMC閃存，用于FPGA的1 GB QSPI閃存 |
| FRAM |
64 KB經由CPU端 |
| 視頻輸出接口 |
eDP，DP0和DP1經由CPU端 |
| 視頻輸入接口 |
CSI MIPI（4通道）經由CPU端 |
| 音頻 |
HDA和I2S經由CPU端 |
| CPU高速接口 |
6（USB 2.0），2（USB 3.0），2（SATA3），1（千兆以太網），PCIe（1通道），PCIe（2通道） |
| CPU低速接口 |
SMB總線，5（I2C），3（UART），SPI，LPC，SDIO，SD卡，GPIO |
| FPGA高速接口 |
34個LVDS對子加上六個10Gb收發器（支持FMC LPC和LPC +） |
| FPGA低速接口 |
2（CAN），3（SPI），2（I2C），1（UART），1（GPIO） |
| 接口CPU-FPGA |
雙通道第二代PCIe |
| FPGA映像 |
可通過CPU進行配置 |
可配置的軟件。并非所有選擇都可以組合。
|
訂購信息
| 貨號 |
說明 |
| + GS01-0001 |
英特爾?凌動E3930-4GB LPDDR4-32GB閃存盤 - 工作溫度?-40至+ 85°C |
| + GS01-0002 |
英特爾?凌動E3940-8GB LPDDR4-64GB閃存盤 - 工作溫度 -40至+ 85°C |
| + GS01-0003 |
英特爾?凌動E3930-4GB LPDDR4-32GB閃存盤 - Cyclone 10GX 85KLE - 工作溫度?-40至+ 85°C |
| + GS01-0004 |
英特爾?凌動E3940-8GB LPDDR4-64GB閃存盤 - Cyclone 10GX 220KLE - 工作溫度?-40至+ 85°C |
|
SOM和開發包目錄PDF下載
|
| |
