NPLC-M100-DP
 集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準CoDeSys PLC編程語言的OEM模塊
集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準控制器的OEM嵌入式模塊
netPLC產品在同一個芯片上就實現了現場總線通訊功能與PLC的控制功能，并集成了所需的所有硬件元件，可直接在現場使用。通訊與控制——標準的硬件，完整的軟件支持包，簡單插入到目標板即可使用，無任何開發風險。

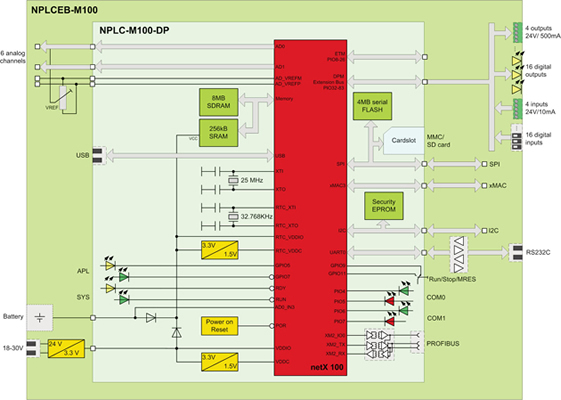

 NPLC-M100-DP嵌入式模塊創造性地同時集成了完全符合IEC-61131標準的邏輯控制器與完整的PROFIBUS-DP主站通訊功能。模塊通過100針管腳作為通訊接口連接至目標平臺，提供78路開關量輸入輸出，6路模數轉換通道或16位地址/數據總線，以及UART、SPI、I2C等總線功能，并安裝有現場總線和USB接口、LED指示燈、內存卡插槽及地址撥碼開關。一片式的設計避免了用戶進行費事費力的開發工作，對于價格敏感型的客戶和瞬息萬變的市場，這是一種具有高性價比、開發時間短等諸多優勢的解決方案。在產品交付時，同時包括了PLC編程環境、總線配置工具及PLC運行授權等所有軟件工具。
額外的存儲卡插槽及備份電源則提供了傳統PLC所具有的優勢：獨立性、運行不受干擾、高性能及長時間連續工作，完全達到了STEP7-300 PLC所具備的表現性能。
優點
- 集成現場總線接口信用卡大小的PLC模塊
- 用于最短用時設計的優化
- 無開發風險
- 用于快速系統配置的存持卡插槽
- 無與倫比的性價比
| 產品
|
| NPLC-M100-DP |
| 描述 |
|
集成有PROFIBUS-DP主站通訊接口與符合IEC-61131標準CoDeSys PLC編程語言的OEM模塊 |
| |
| |
| 處理器 |
|
netX100網絡控制器 |
| 存儲設備 |
|
256kB battery buffered SRAM
4MB串行Flash
8 MB SDRAM |
| 操作電壓 |
|
3.3 V /900mA |
| 電池 |
|
目標板上裝有CR2032用于集成 |
| 現場總線接口 |
|
補充的 |
| 輸入 |
|
Run/Stop/MRES開關 |
| 診斷接口 |
|
Mini USB |
| 接口 |
|
100針連接方形模塊
6個模數轉換通道
78個輸入輸出
或1個16位地址/數據線
UART, SPI, I2C總線 |
| 顯示 |
|
APL
COM0
COM1
SYS |
| 卡槽 |
|
MMC/SD存儲卡兼容 |
| 控制軟件 |
|
CoDeSys V3.3版本 |
| 操作溫度 |
|
0 °C - 55 °C |
| 尺寸（L x W x H） |
|
80 x 50 x 21.5 mm |
| 附件 |
|
NPLCEB-M100評估板
NPLC-M100-DP模塊評估板 |
|
|
