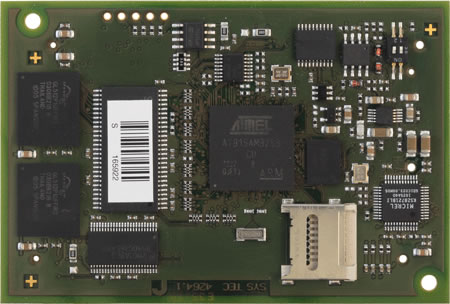

PLCcore-9263 CODESYS是一款即用型嵌入式ARM模塊上系統，帶有Linux，組合預先集成的IEC 61131-3運行時間核和CANopen管理器于一個平臺上。
預裝CODESYS V3.5運行時間系統包括CANopen和Ethernet連通性。開放接口可用自己的功能性擴展運行時間系統。集成的目標可視化可顯示操作員和監測接口。
不需要CODESYS開發許可證，有一個免費的再分銷CODESYS自動化軟件給最終客戶。
PLCcore-9263特別適用于HMI-enabled應用，以及智能網絡節點用于分散處理流程信號 (CANopen 和 Ethernet)。它還提供簡單的性能優化硬件平臺，組合了批量生產，GUI-enabled的操作系統。PLCcore-9263具有非常好的性價比，能夠完美地平衡成本和功效。使PLC用作即插即用的核心模塊，小尺寸顯著減少用戶開發定制控制的工作量和成本。
| PLCcore固件 |
IEC61131-3 |
| PLCcore-9263, CODESYS: |
3S CODESYS V3.5, Linux, Qt optional, CANopen, TCP/IP, 通過以太網下載和調試程序 |
| PLCcore-9263, CODESYS, HMI: |
3S CODESYS V3.5, Linux, CODESYS目標可視化, CANopen, TCP/IP, 通過以太網下載和調試程序 |
| 控制器 |
Atmel® AT91SAM9263 with ARM926EJ-S Core |
| 系統時鐘 |
220MIPS at 200MHz, 240MHz internal PLL clock |
| RAM |
64MiB SDR-SDRAM (32MiB 可選),
32-bit數據總線 |
| Video-RAM |
1MiB 專用 |
| EEPROM |
32kB (SPI) |
| FLASH |
256MiB NAND - 64MiB NOR (128MiB optional), 16-bit 數據總線 |
| 板載外設 |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC, 觸摸屏控制器 |
| Fast Ethernet: |
1x 10/100Mbps, 板載 PHY |
| CAN: |
1 |
| UART: |
3 |
| USB: |
2x USB 2.0 主機, 12Mbps 全速
1x USB 2.0 設備, 12Mbps 全速 |
| SPI/I2C: |
2/1 |
| 大容量保存: |
Micro-SD板載, MMC/SD-card信號，在板到板連接器上 |
| LCD: |
TFT-LCD interface brought out via CMOS and LVDS |
| 觸摸: |
電阻式, 12-bit, 4-線制接口 |
| 其它: |
SSC, AC97 |
| 工作條件: |
溫度: -40°C…+85°C
濕度: 10-90% RH, non-condensing |
| 電源: |
3.3V +/- 5%, 0.3A最大 |
| 尺寸/重量: |
80 x 54 x 9,4 (L x W x H in mm), 20g |

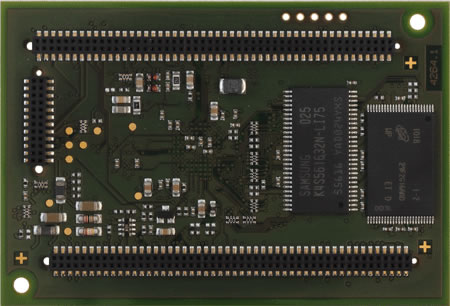

| 板到板連接器: |
2x 2x 50 pin header socket, 1.27 mm pitch |
| 板到板連接器包含: |
CAN, 3x ASC, 1x DBGU/ASC, USB device, 2x USB host, I²C, 2x SPI, AC97, 2x SD-card, 18x DIO, Ethernet, TFT-CMOS, Touch, LVDS, 3x PWM/DIO, 4x Timer/Counter/DIO |
| RoHS合規性 |
yes |
| 操作系統 |
Linux with X server and QT framework |
| 集成開發環境 (IDE): |
Pre-integrated Eclipse-based IDE with GNU C/C++ tool chain, source- and assembly-level debugger, IEC 61131-3 IDE CODESYS V3.5 with SYS TEC electronic vendor extensions |
PLCcore-9263是各種嵌入式系統設計的最佳平臺。因為有全面的IEC 61131-3技術和開放接口，這款PLCcore帶給用戶高度的開發靈活性。
PLCcore-9263 CODESYS是一款微控制器子總成，組合了所有必需的硬件組件，預裝的平臺優化 Linux 和 IEC 61131-3運行時間系統 CODESYS V3.5 位于一個即插即用的模塊上系統上。
PLCcore-9263板載固件包含整個PLC運行時間環境，包括CANopen連接以及CANopen主站功能性。數據和事件可和其它節點交換（例如上位主控制器、I/O從站，等等），可通過CANopen網絡、Ethernet (UDP協議) 和串行接口 (UART)。而且，輸入和輸出數量可通過CANopen設備本地擴展也可分散化。為此，CANopen-Chip很適合。它還被設計為即插即用核心模塊，可用于用戶定制項目。
PLCcore-9263 CODESYS提供16路數字輸入 (DI0...DI15, 3.3V電平)，8路數字輸出(DO0...DO7, 3.3V電平) 1路滾輪輸入和4x4矩陣鍵盤支持。這種默認的I/O配置可匹配定制項目，要求使用驅動開發包 (SO- 1103)。保存PLC程序在模塊的板載閃存盤內，可在電源中斷時自動重啟。
編程PLCcore-9263根據 IEC 61131-3 使用 CODESYS V3.5來實現。CODESYS是一家提供獨立IEC 61131-3開發系統的公司，它提供全功能的現代 IEC 61131-3 開發工具。它包括集成可視化以及不同的客戶端，內置連接到所有標準現場總線系統、運動功能、安全解決方案和通訊接口。
PLCcore-9263集成的 CODESYS 目標可視化可顯示來自PLC的流程值和轉發用戶動作到PLC（例如通過觸摸屏、矩陣鍵盤和滾輪的輸入）。
可在LD/FBB, SFC 和 CFC中圖形化或在IL/ST中文本化編程PLCcore-9263。下載PLC程序到模塊可通過 Ethernet 實現。定位輸入和輸出和創建過程圖像可按照我們的緊湊控制器設計圖（見PLCcore概念白皮書）。 同我們的其它所有控制器一樣，PLCcore-9263支持調試功能包括觀看和設置變量、斷點和單步。
我們也提供PLCcore生產許可。 |
|
相關文檔
相關產品
訂貨說明
| 貨號 |
說明 |
| 3390087 |
PLCcore-9263 - CODESYS
包括 CODESYS V3.5, Linux, Qt optional, 通過以太網下載 |
| 3390088 |
PLCcore-9263 - CODESYS HMI
包括 CODESYS V3.5, Linux, CODESYS目標可視化, CANopen, TCP/IP, 通過以太網下載 |
|
