說明

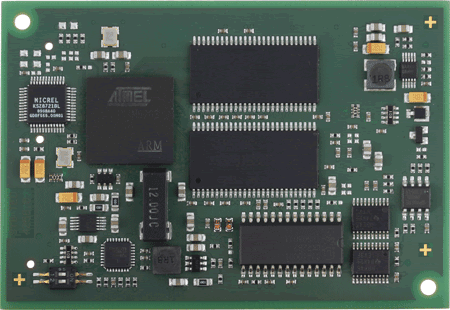

用我們的 ECUcore-9263 可滿足不斷增長的對 HMI（人機界面）功能的要求。充分考慮到現在的成本壓力和性能要求，ECUcore-9263單板計算機在這兩者之間達到最佳平衡。它提供一個簡單又性能最佳化的硬件平臺，內含一個即可投產的具有 GUI 功能的操作系統。
特性
| 控制器: |
Atmel AT91SAM9263 with ARM926EJ-S Core |
| 系統時鐘: |
220MIPS at 200MHz, 240MHz 內部 PLL 時鐘 |
| RAM: |
64MiB SDR-SDRAM (32MiB 可選),
32位數據總線 |
| Video-RAM: |
1MiB 專用的 |
| EEPROM: |
32kB (SPI) |
| FLASH: |
256MiB NAND - 64MiB NOR (128MiB 可選), 16位數據總線 |
| 板載外設: |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC, 觸摸屏控制器 |
| 快速以太網: |
1x 10/100Mbps, 板載 PHY |
| CAN: |
1路 |
| UART: |
3路 |
| USB: |
2x USB 2.0 主機, 12Mbps 全速
1x USB 2.0 設備, 12Mbps 全速 |
| SPI/I2C: |
2/1 |
| 大量存儲: |
板載 Micro-SD, MMC/SD-卡 signals on board-to-board connector |
| LCD: |
TFT-LCD interface brought out via CMOS and LVDS |
| 觸摸屏: |
電阻式, 12位, 4條線接口 |
| 其它: |
SSC, AC97 |
| 工作條件: |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 5%, 最大 0.3A |
| 尺寸/重量: |
80 x 54 x 9,4 (L x W x H in mm), 20g |
| 板到板連接器: |
2x 2x 50 個管腳頭插座, 1.27 mm 節距 |
| 可用板到板連接器: |
CAN, 3x ASC, 1x DBGU/ASC, USB 設備, 2x USB 主機, I2C, 2x SPI, AC97, 2x SD卡, 18x DIO, Ethernet, TFT-CMOS, 觸摸, LVDS, 3x PWM/DIO, 4x 定時器/計數器/DIO |
| 符合 RoHS: |
是 |
| 操作系統: |
Linux 含 X 服務器和 QT 架構 |
| 集成開發環境(IDE): |
預先集成的建議 Eclipse 的 IDE 含 GNU C/C++ 工具鏈、源-和匯編-級調試器 |
| 補充中間件: |
CANopen 協議棧源代碼
Ethernet POWERLINK 協議棧源代碼 |
|
