說明

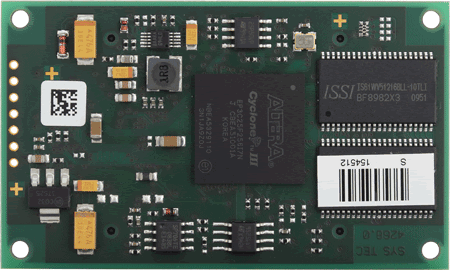

ECUcore-EP3C 模塊上系統 (SOM) 是一款特別緊湊的硬件和軟件解決方案，可加速嵌入式 Ethernet POWERLINK 的設計。我們用 ECUcore- EP3C 提高現有模塊上系統的靈活性。
用一個 FPGA 取代一個固定的微控制器，核心的功能性和相應的開發板布置現在可由開發者“再編程”。該板提供高達31個管腳以實現定制的功能，例如 DIO, PWM, SPI 總線或數據地址總線。
特性
| FPGA: |
Altera Cyclon III (EP3C25) core with 24624 Logic Elements and 4 PLLs |
| 振蕩器: |
50MHz 板載 |
| RAM: |
2MB SRAM, 32位數據總線 |
| FLASH: |
serial Flash for FPGA ST M25P80-VMN6P |
| 板載外設: |
硬件看門狗 - IPcore |
| 快速以太網: |
2 x 10/100 Mbps 板載 PHY, wired to FPGA via RMII or full MII |
| CAN, UART, SPI, I2C: |
IP core |
| 工作條件: |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 5%, 最大1A |
| 尺寸/重量: |
78 x 54 x 9,4 (L x W x H in mm), 20g |
| 板到板連接器: |
2x 32 管腳頭插座, 1.27 mm 節距 |
| 可用在板到板連接器: |
JTAG |
| 符合 RoHS: |
是 |
| 操作系統: |
所有 Nios II 兼容的操作系統 |
|
