說明

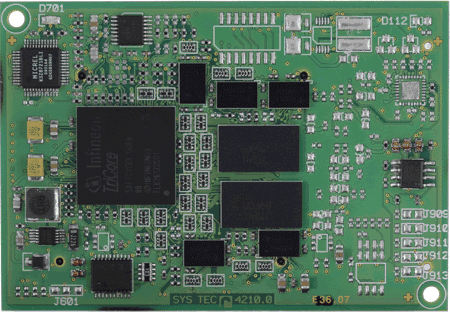

內含4個CAN接口、以太網、3個串口和一個板載FPGA，這款 ECUcore-1130 特別適用于嵌入式控制應用項目，具有高計算功率和網絡高需求。內置 PXROS-HR 操作系統，該板特別適用于安全第一的應用項目。
特性
| 控制器: |
英飛凌 TC1130, 基于 Tricore V1.2 |
| 系統時鐘: |
150MHz |
| RAM: |
64MB SDR-SDRAM (32MB 可選) |
| Flash: |
128MB NOR (16/32MB 可選) |
| SERIAL FLASH : |
2MB 只是 FPGA-固件 |
| EEPROM: |
32 KiB |
| FPGA 可選: |
Lattice LFE2-6 |
| 快速以太網: |
10/100Mbps, 板載 PHY |
| CAN: |
4路 |
| UART: |
3路 |
| SPI/I2C: |
2路/2路 |
| 工作條件: |
溫度: -40°C…+85°C;
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 4%, 最大1.5A |
| 尺寸/重量: |
78 x 54 x 8 (L x W x H in mm), 20g |
| 板到板連接器: |
3x 120 管腳頭插座, 0,5 mm 節距 |
| 可用板到板連接器: |
CAN, 2路I2C, 2路SPI, 2路微型鏈接接口 (MLI), 3路32位通用定時器，多用途 I/O 信號, 2路16位捕獲和比較器 (CAPCOM6), USB 設備 1.1 接口，以太網 |
| 滿足 RoHS: |
是的 |
| 操作系統支持: |
PxROS |
| 集成開發環境 (IDE): |
預先集成的 Eclipse-based IDE 含 GNU C/C++ 工具鏈、源-和匯編-級調試器 |
| 補充的中間件: |
CANopen 協議棧源代碼
Ethernet POWERLINK 協議棧源代碼 |
|
