說明

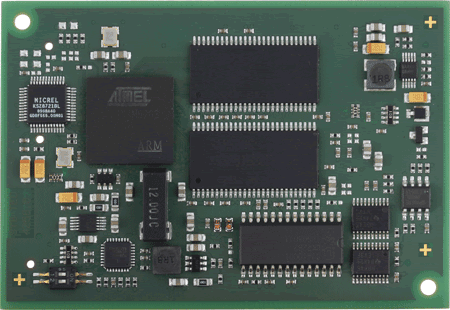

用我們的 PLCcore-9263 可滿足不斷增長的對 HMI（人機界面）功能的要求。充分考慮到現在的成本壓力和性能要求，PLCcore-9263 單板計算機在這兩者之間達到最佳平衡。它提供一個簡單又性能最佳化的硬件平臺，內含一個即可投產的，具有 GUI 功能的操作系統。
PLCcore-9263是一款即插即用的、緊湊的核心模塊，可顯著減少用戶開發控制項目的工作量和成本。PLCcore-9263 也非常適合用作定制特定HMI設備的基礎組件，也可用作智能網絡節點用于過程信號 (CANopen 和 UDP)的分散化處理。
PLCcore-9263 板載固件包含整個 PLC 運行時間環境包括 CANopen 連接 CANopen 主站功能。因此，該模塊能夠進行人機通訊，以及控制任務例如鏈接輸入和輸出或者換算規則算法。通過 CANopen 網絡、以太網 (UDP 協議) 和串口 (UART)，數據和事件可和其它節點交換 (例如上層主控制器、I/O 從站、等等)。另外，輸入和輸出數要么本地化擴展要么通過 CANopen 設備分散化。為此，CANopen 芯片特別合適。它也是即插即用的核心模塊用于用戶特定的項目上。
PLCcore-9263 提供16個數字輸入(DI0...DI15, 3.3V 電平)，8個數字輸出 (DO0...DO7, 3.3V 電平)，以及滾輪和4x4矩陣鍵盤支持。使用驅動開發包 (SO- 1103)，這種默認的 I/O 配置可匹配特定的應用。 保存PLC程序在模塊的板載閃存盤內，可在掉電的情況下自動重啟。
使用 infoteam Software GmbH (http://www.infoteam.de) 的 OpenPCS 編程系統，可根據 IEC 61131-3 對 PLCcore-9263 編程。該編程系統已經由我們專為 PLCcore-9263 進行了擴展和調整。因此，它可在 KOP/FUB, AS 和 CFC 內圖形化編程 PLCcore-9263 或在 AWL 或 ST 內文本化編程。可通過以太網或CANopen下載PLC程序到模塊上 - 根據所用的固件。尋址輸入和輸出和創建一個過程圖片可按照我們?yōu)榫o湊型控制器設計的路線圖。與我們其它所有控制器一樣，PLCcore-9263 向后支持PLC程序文檔，以及調試功能包括看門和設置變量、單個循環、斷點和單步。
PLCcore-9263 集成的目標可視化基于 iniNet Solutions GmbH (http://www.spidercontrol.net) 公司的 SpiderControl MicroBrowser。它可顯示PLC的過程數值和轉發用戶的動作到PLC（例如通過觸摸屏的輸入、矩陣鍵盤和滾輪）。
PLCcore-9263 基于嵌入式 Linux 作為操作系統。這樣就可在PLC固件運行時執行其它的用戶特定程序。如果需要，這些其它的用戶特定的程序通過過程圖片和PLC程序互換數據。 |
|
特性
| PLCcore 固件: |
IEC61131-3 運行時間內核預裝
共享的過程圖片
滿足 CiA302/314 標準的 CANopen 管理器
可定制的 I/O 驅動
通過 Ethernet 或 CANopen 下載程序 |
| 控制器: |
Atmel AT91SAM9263 with ARM926EJ-S Core |
| 系統時鐘: |
220MIPS at 200MHz, 240MHz 內部 PLL 時鐘 |
| RAM: |
64MiB SDR-SDRAM (32MiB 可選),
32位數據總線 |
| Video-RAM: |
1MiB 專用 |
| EEPROM: |
32kB (SPI) |
| FLASH: |
256MiB NAND - 64MiB NOR (128MiB 可選), 16位數據總線 |
| 板載外設: |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC, 觸摸屏控制器 |
| 快速以太網: |
1x 10/100Mbps, 板載 PHY |
| CAN: |
1路 |
| UART: |
3路 |
| USB: |
2路x USB 2.0 主機, 12Mbps 全速
1路x USB 2.0 設備, 12Mbps 全速 |
| SPI/I2C: |
2路/1路 |
| 大量存儲: |
Micro-SD 板載, MMC/SD-卡標注在板到板連接器上 |
| LCD: |
通過 CMOS 和 LVDS 引出 TFT-LCD 接口 |
| 觸摸: |
電阻式, 12位, 4根線接口 |
| 其它: |
SSC, AC97 |
| 工作條件: |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 5%, 最大0.3A |
| 尺寸/重量: |
80 x 54 x 9,4 (L x W x H in mm), 20g |
| 板到板連接器: |
2x 2x 50 個管腳頭插座, 1.27 mm 節距 |
| 可用的板到板連接器: |
CAN, 3x ASC, 1x DBGU/ASC, USB 設備, 2x USB 主機, I2C, 2x SPI, AC97, 2x SD卡, 18x DIO, Ethernet, TFT-CMOS, 觸摸屏, LVDS, 3x PWM/DIO, 4x 定時器/計數器/DIO |
| 符合RoHS: |
是 |
| 操作系統: |
Linux with X server 和 QT 架構 |
| 集成開發環境 (IDE): |
預先集成的 Eclipse-based IDE 含 GNU C/C++ 工具鏈、源-和匯編-級調試器。IEC 61131-3 IDE (OpenPCS) 和 SYS TEC 供應商擴展 |
| 補充中間件: |
CANopen 協議棧源代碼
Ethernet POWERLINK 協議棧源代碼 |
|
