說明

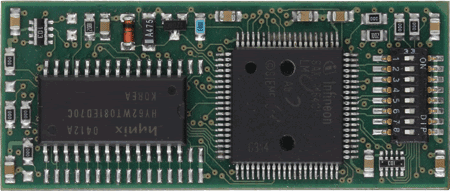

這個微小但極具性價比的即插即用的單板計算機基于16位英飛凌C164CI微控制器，并以MQFP-80封裝。40個管腳DIP設備大小內含單排SMD管腳頭連接器，節距為2.54毫米，這個板專用于用戶應用設計的一個通用核心部件。
C164微控制器的各種端口線路都可用于這些連接器上的目標應用板。這就使 DIPmodul-164 可以像“可編程大芯片”一樣插入目標應用中。
C164CI 有一個片上全CAN控制器。這使 DIPmodul-164 用作CAN系統中的網絡節點。存儲器可擴展至256KB SRAM和高達256KB的FLASH，可為更廣泛的應用程序提供空間。
達到64KB的串行EEPROM可用于非揮發性保存過程變量和數據。FLASH可通過串口在板上編程。外圍設備可很容易通過SPI總線進行擴展。板載外圍設備的驅動軟件包含在源代碼中。 |
|
規格
| 控制器 |
英飛凌 C164CI (16位微控制器) 以 MQFP-80 封裝 |
| 系統時鐘 |
20MHz |
| RAM |
32 kB SRAM (256 kB 可選) |
| Flash |
128 kB (256 kB 可選) |
| EEPROM |
2 kB (64 kB 可選) |
| CAN |
1路高速 CAN2.0B |
| 其它 |
實時時鐘、看門狗、定時器 |
| 擴展接口 |
SPI |
| 電源 |
5 VDC |
| 耗電量 |
常規 80 mA |
| 連接器 |
DIL 40, 2,54mm 節距 |
| 工作溫度 |
0°C 至 +70°C
可選 -40°C 至 +85°C |
| 尺寸 |
56x23 mm |
| 補充中間件 |
CANopen 協議棧源代碼 |
|
