說明
開發現代化的、復雜的控制系統要求多種技術和積累的知識。這不僅僅涉及到硬件和應用程序的開發。事實上，操作系統的匹配、通訊連接和現場總線，以及并行運行的進程之間的數據交換，逐漸變?yōu)榱吮匦琛Ｍㄟ^把 PLCcore-9G20 作為PLC內核用在用戶特定的控制中，使開發的工作量最小化。

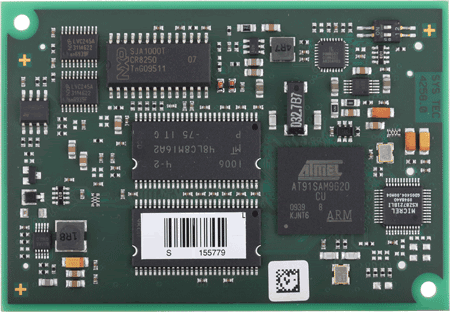

PLCcore-9G20 是一個即插即用的、OEM級的單板計算機，運行于 Linux 系統，和一個即用型符合 IEC 61131-3 標準的運行時間內核，并且預裝了 CANopen 管理器。該模塊可把一個緊湊的、高性能的硬 PLC 集成到定制的、用戶特定的應用項目中，并且工作量最小 - 無需 IEC 61131-3 開發和轉售許可證所帶來的高昂成本。該板內含所有高速組件，它是一塊緊湊的低電磁干擾的多層電路板。它具有全面又高性能的軟件，因此適用于各行各業。
ARM9-CPU 運行在 400 MHz 下，并且具有低功耗和高性能。在PLC固件運行的同時，Linux 操作系統可運行其它的用戶應用程序。同時通過使用過程圖片，可在PLC程序和用戶軟件之間雙向交換數據。
因?yàn)橛锌勺杂删幊痰陌遢dFPGA，因此它能夠?qū)崿F(xiàn)基本的數字輸入和輸出，以及高度復雜的外設。FPGA的基本版本包含強大的計數器和PWM器件。另外，板上還有3個ADC通道。FPGA的VHDL源代碼和 I/O 驅動的源代碼，這兩者都包含在我們的驅動開發包 (DDK)內。因此能夠靈活執行你的I/O連接。
PLCcore-9G20 全面的 CANopen 庫包含一個符合 CiA302 標準的 CANopen 管理器。它支持自動節點配置，因此可以通過 CANopen 器件實現模塊的靈活擴展，并且即插即用。另外，PLCcore-9G20 使用 CiA 314 設備子協議 - "IEC 61131-3 可編程設備" (前述的 CiA 405)，因此很容易與其它 CANopen 模塊進行數據交換。
除了以太網接口和CAN接口，PLCcore-9G20 還有兩個全速 USB 2.0 主機端口、一個USB設備端口，和4個UART端口。因?yàn)橛性S多通信接口，使該模塊非常適合用來作為分布式自動化系統的中央單元和作為通信網關。
Linux 作為主流的 CPU 支持 ARM9 架構，并且確保現行的內核版本可用于該模塊。另外，對于 ARM 處理器，現有標準軟件的各種端口和業界認可的 Linux 實時擴展 Xenomai。 |
|
特性
| PLCcore 固件: |
IEC61131-3 運行時間內核預裝
共享的過程圖片
符合 CiA302/314 的 CANopen 管理器
可定制 I/O 驅動
通過 Ethernet 或 CANopen 下載程序 |
| 控制器: |
Atmel AT91SAM9G20,with ARM 926EJ-S Core, 32-bit |
| 系統時鐘: |
440MIPS at 400MHz |
| RAM: |
32MiB SDR-SDRAM (64MiB 可選) |
| FLASH: |
16MiB NOR (64MiB 可選), 16位數據總線 |
| 板載外設: |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC |
| 快速以太網: |
1x 10/100Mbps, 板載 PHY |
| CAN: |
1路 |
| UART: |
4路 |
| USB: |
2x USB 2.0 主機, 12Mbps 全速
1x USB 2.0 設備, 12Mbps 全速 |
| SPI/I2C: |
1 只有 FPGA 固件 / 1 |
| 大量存儲: |
MMC/SD-卡標注在板到板連接器上 |
| FPGA: |
Lattice ECP2-6 |
| 其它: |
SSC |
| 工作條件: |
溫度: -40°C…+85°C
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 5%, 最大1A |
| 尺寸/重量: |
78 x 54 x 7,5 (L x W x H in mm) / 20g |
| 板到板連接器: |
2x 50 個管腳頭插座, 1.27 mm 節距 |
| 可用的板到板連接器: |
CAN, USB 設備, 2 USB 主機, I2C, 2 SD-卡, Ethernet, 19個數字輸入線路, 8個數字輸出線路, 3 個模擬輸入線路, 4 PWM/DIO, 4 個定時器/計數器/DIO |
| 符合 RoHS: |
是 |
| 操作系統: |
Linux |
| 集成開發環境 (IDE): |
預先集成的 Eclipse-based IDE 含 GNU C/C++ 工具鏈、源-和匯編-級調試器。IEC 61131-3 IDE (OpenPCS) 和 SYS TEC 供應商擴展 |
| 補充中間件: |
CANopen 協議棧源代碼
Ethernet POWERLINK 協議棧源代碼 |
|
