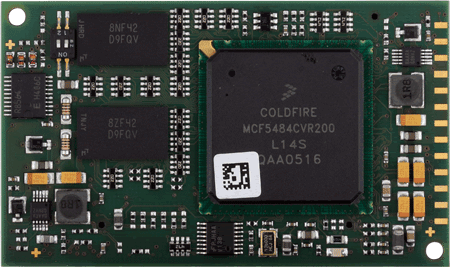

ECUcore-5484 工控核心板
|
 |
說明
針對需要高度嵌入式計算能力的應用，單板計算機模塊 ECUcore - 5484 內含快速CPU，高性能內存布局和各種通信接口。該款單板計算機機模塊尺寸僅有40mm x 70mm，配備了兩個 CAN2.0B 接口，4個UART和2個10/100Mbps快速以太網接口。它主要應用于高速數據采集和實時通信項目，如 PLC 應用或以太網POWERLINK。該款單板計算機模塊 ECUcore - 5484 預編入 Linux 操作系統。
ECUcore-5484 - 是一款即插即用32位嵌入式單板計算機模塊含飛思卡爾 MCF5484 處理器
單板計算機模塊 ECUcore - 5484 是一個非常緊湊的，即插即用的，高性能的單板計算機分裝模塊，基于32位飛思卡爾 MCF5484 單片機。
對于性能的設計，單板計算機模塊集成所有高速組件到一個非常緊湊，低 EMI 多層印刷電路板上。目標特定的基板含有較慢時鐘控制的外圍設備，因此可以在PCB設計方面保持“簡單”和重要性較低。嵌入式模塊有一個3.3V的單電壓電源，和一個數字 I/O 擴展接口連接定制外設。
單板計算機模塊 ECUcore - 5484 具有強大的板上 CPLD（綜合可編程邏輯器件）(MACH XO 640) 或 FPGA (ECP2-6 / ECP2-20)。它可實現基本數字輸入和輸出線路以及實現高度復雜的外設。除了基本的 I/O，CPLD 的標準版以及 FPGA 還包含一個可自由配置的高速計數器和一個非常強大的 PWM/PTO 器件。CPLD和FPGA 的 VHDL 源代碼和 Linux I/O 驅動的C源代碼，都含在驅動程序開發工具包（DDK）中。單板計算機模塊的板載 CPLD 提供最靈活的方法使 I/O 配置滿足具體要求。因此，過程數據預處理的專有算法可以“外包”給硬件層。除了內存所映射的接口，DDK 還支持使用標準 I/O 擴展總線，如 I2C 和 SPI。因此，用戶能夠自由和輕松地使 I/O 配置滿足各種應用要求。
由于有了增強的固件，相同的硬件模塊也可用作基于 Linux 的硬 PLC 應用于 OEM 應用項目。這種所謂的 SYS TEC PLC 核心模塊 - PLCcore - 5484 支持 C / C + +，也支持符合 IEC 61131-3 標準的文本和圖形的編程方法。
|
|
特性
| 控制器: |
Freescale MCF5484 MCU with Coldfire V4e core |
| 系統時鐘: |
200 MHz 和 300+ MIPS |
| RAM: |
64MB DDR-SDRAM (128MB 可選) |
| FLASH: |
16MB NOR (32MB 可選) |
| EEPROM: |
32KiB |
| FPGA 可選: |
Lattice LFE2-6 或 Lattice LFE2-20 MACH XO 640 (CPLD) |
| HMI 可選: |
點陣顯示器和 4x4 鍵盤驅動 |
| 板載外設: |
DMA, MMU, 硬件看門狗, 溫度傳感器, RTC |
| 快速以太網: |
2x 10/100Mbps, 1x 板載 PHY |
| CAN: |
2路 |
| UART: |
4路 |
| SPI/I2C: |
1路/1路 |
| 工作條件: |
溫度: -40°C…+85°C;
濕度: 10-90% RH, 非冷凝 |
| 電源: |
3.3V +/- 5%, 最大1.5A |
| 尺寸/重量: |
70 x 41.5 x 7.8 (L x W x H in mm),
20g |
| 板到板連接器: |
2x 60 個管腳頭插座, 0.5 mm 節距 |
| 可用板到板連接器: |
CAN, I2C, SPI, FlexBus, GPIO, 24路數字輸入線路, 22路數字輸出線路, 1個高速計數器 (脈沖/dir 或 A/B), 1路 PWM/PTO 輸出 (脈沖/dir), 以太網 |
| 符合RoHS: |
是的 |
| 操作系統: |
Linux |
| 集成開發環境(IDE): |
預先集成的 Eclipse-based IDE 含 GNU C/C++ 工具鏈、源-和匯編-級調試器 |
| 補充中間件: |
CANopen 協議棧源代碼
Ethernet POWERLINK 協議棧源代碼 |
|
|
