說明
嵌入式工控核心模塊開發套件 ECUcore-9263 保證能夠快速和無問題運行ECUcore-9263。它包含創建人機界面（HMI）應用項目所有必需的硬件和軟件組件：ECUcore-9263 SOM 本身、相應的開發板包含一個 QVGA LCD 顯示器、I/O 外設和多個接口、Linux 開發系統以及更多附件。因此，該開發包為用戶基于 ECUcore-9263 開發自己的HMI應用項目提供了一個理想的平臺。

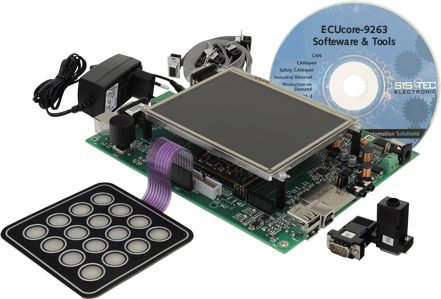

ECUcore-9263 開發板
包含在該開發套件內的開發板可快速運行 ECUcore-9263 并且能夠?yàn)橛脩艋谠撃K的人機界面（HMI）應用項目開發簡化原型設計。該開發板包含不同的電源功能、一個 320x240 像素的 QVGA LCD 顯示器、以太網接口、CAN總線接口、4個按鍵和4個LED用作數字輸入和輸出的控制元件并且它包含一個滾輪和一個連接器用于 4x4 矩陣鍵盤。來自 ECUcore-9263 插頭的信號被連接到管腳頭連接器，并且可輕松連接你自己的外設電路。因此，該開發板是 ECUcore-9263 理想的實驗和開發平臺。
VMware Image linux - ECUcore-9263
包含在該開發包內的 Linux 開發系統可用作軟件開發平臺和用作 ECUcore-9263 的調試環境。它包含即用型 C/C++應用程序開發的開發環境，預裝在一個 VMware 虛擬機上。要求啟動虛擬機的播放器是免費的。應用程序開發虛擬機的提供為最終用戶帶來多項優勢。安裝新軟件到你的開發PC上被減少為 VMware 播放器。無需安裝ECUcore開發環境和有關的項目文件，因此可為新用戶消除一系列可能的誤區。你可以輕松保存你的虛擬機的一個工作的拷貝做備用。在數據丟失的情況下，你可以切換到你的備用虛擬機，并且你可以很快再創建。
|
|
組件
- ECUcore-9263 - 模塊上系統
- 開發板 ECUcore-9263
- 5.7“ TFT-LCD 觸摸顯示器
- 國際電源, 12VDC, 1500mA
- RS232 電纜, 1.8m
- FTP patch cable Cat.5e, 2.0m
- CAN 電纜用于5個節點, 包括 2x 120歐姆終端電阻插頭
- 杠桿工具
- ESD 使用手冊
- VMware Image Linux ECUcore-9263
|
