說明
嵌入式工控核心模塊開發包 ECUcore-5484 包含創建應用項目所有必需的硬件和軟件組件：ECUcore-5484 SOM 本身、相應的開發板包含 I/O 外設和多個接口、Linux 開發系統以及更多附件。因此，該開發包為用戶基于 ECUcore-5484 開發自己的應用項目提供了一個理想的平臺。

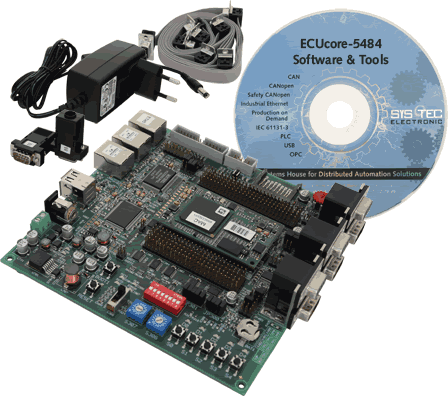

ECUcore-5484 開發板
包含在該開發包內的開發板可快速調試 ECUcore-5484 并且能夠為用戶基于該模塊的應用項目開發簡化原型設計。該開發板具有多項功能：電源、以太網接口、2路獨立的CAN總線連接、5個按鍵和5個LED用作數字輸入和輸出的控制元件。另外，它還有一個電位計用于模擬輸入。來自 ECUcore-5484 插頭的信號被連接到管腳頭連接器，并且可輕松連接你自己的外設電路。
VMware Image linux - ECUcore-5484
包含在該開發包內的 Linux 開發系統可用作軟件開發平臺和用作ECUcore-5484的調試環境。它包含即用型 C/C++應用程序開發的開發環境，預裝在一個 VMware 虛擬機上。要求啟動虛擬機的播放器是免費的。應用程序開發虛擬機的提供為最終用戶帶來多項優勢。安裝新軟件到你的開發PC上被減少為 VMware 播放器。無需安裝ECUcore開發環境和有關的項目文件，因此可為新用戶消除一系列可能的誤區。你可以輕松保存你的虛擬機的一個工作的拷貝做備用。在數據丟失的情況下，你可以切換到你的備用虛擬機，并且你可以很快再創建。
人機界面（HMI）適配器板用于 ECUcore-5484
ECUcore-5484 的擴展板 (訂貨號 4004013) 用一個 128x64 像素的圖形LCD 和一個 4x4 矩陣鍵盤擴展該開發板。另外，該擴展板通過按鍵 和LED匹配所有數字輸入和輸出。 |
|
組件
- ECUcore-5484 - 模塊上系統
- ECUcore-5484 開發板
- 國際電源, 12VDC, 1500mA
- RS232 電纜, 1.8m
- FTP patch cable Cat.5e, 2.0m
- CAN 電纜用于5個節點, 包括 2x 120歐姆的終端插頭
- 杠桿工具
- ESD 使用手冊
- VMware Image 含 Linux 交叉開發工具鏈用于 ECUcore-5484
|
