說明
PLC核心板開發包 PLCcore-5484 能夠保證快速和無問題地試運行PLCcore-5484。因此，它包含創建你的應用項目所有必需的硬件和軟件組件：PLCcore-5484 SOM 本身、相應的開發板包含 I/O 外設和多個接口、OpenPCS IEC 61131 編程系統以及更多附件。
ECUcore-5484 開發板
包含在該開發包內的開發板可快速調試 PLCcore-5484 并且能夠為用戶基于該模塊的應用項目開發簡化原型設計。該開發板包含不同的電源功能、以太網接口、2路獨立的CAN總線接口、5個按鍵和5個LED用作數字輸入和輸出的控制元件。另外，它還有一個電位計用于模擬輸入。來自 PLCcore-5484 插頭的信號被連接到管腳頭連接器，并且可輕松連接你自己的外設電路。因此，該開發板為用戶基于 PLCcore-5484 開發自己的應用項目提供了一個理想實驗和測試平臺。
OpenPCS IEC 61131 編程系統
該開發包內所包含的 OpenPCS IEC 61131 編程系統可用作軟件開發平臺，和用作 PLCcore-5484 的調試環境。因此，該模塊既可在KOP/FUB, AS 和 CFC 中圖形化編程，也可在 AWL 或 ST 內文本化編程。可通過 Ethernet 或 CANopen 下載PLC程序到模塊上 - 根據所用的固件。高容量的調試功能例如看門和設置變量、單周期、斷點和單步，簡化用戶為該模塊的軟件所做的開發和調試工作。
VMware Image linux - ECUcore-5484
除了 OpenPCS，PLCcore 開發套件包含即用型 C/C++應用程序開發的開發環境，預裝在一個 VMware 虛擬機上。要求啟動虛擬機的播放器是免費的。應用程序開發虛擬機的提供為最終用戶帶來多項優勢。安裝新軟件到你的開發PC上被減少為 VMware 播放器。無需安裝PLCcore 開發環境和有關的項目文件，因此可為新用戶消除一系列可能的誤區。你可以輕松保存你的虛擬機的一個工作的拷貝做備用。在數據丟失的情況下，你可以切換到你的備用虛擬機，并且你可以很快再創建。 |
|

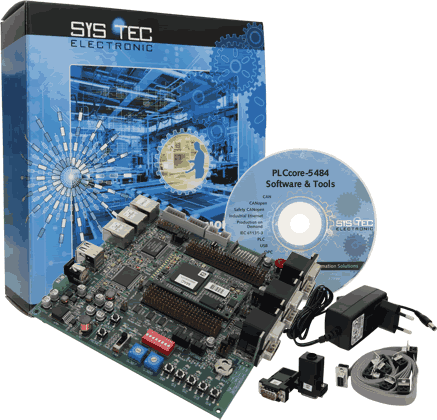

組件
- PLCcore-5484 - 模塊上系統
- ECUcore-5484 開發板
- 國際電源, 12VDC, 1500mA
- RS232 電纜, 1.8m
- FTP patch cable Cat.5e, 2.0m
- CAN 電纜用于5個節點，包括2個 120 歐姆終端電阻插頭
- 杠桿工具
- ESD 使用指引
- OpenPCS - IEC 61131-3 編程環境 - Windows版
- 共享過程圖片參考應用程序項目在源代碼中
- VMware image 含 Linux 交叉開發工具鏈，用于 ECUcore-5484
|
