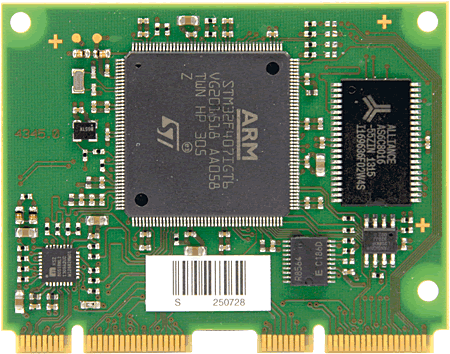

PLCcore-F407通過簡單的連接器足跡提供大量I/O功能。它使用的處理器是Cortex™ M4 - 用于開發高效控制和信號處理功能。預先集成的IEC 61131-3運行時系統可訪問CAN、Ethernet和UART。也有內置接口用于數字和模擬輸入和輸出，以及PWM輸出和計數器輸入。
模塊功能
| PLCcore固件 |
IEC61131-3運行時核預裝
CiA302/314 compliant CANopen管理器
通過CANopen下載程序 |
| 控制器 |
STM32F407 by STMicroelectronics with ARM 32-bit Cortex™-M4 |
| 系統時鐘 |
168MHz |
| 應用存儲器 |
512kB用于PLC用戶的應用程序 |
| Ethernet |
1x 10/100Mbps, on-board PHY |
| CAN |
2 |
| UART |
3 |
| PWM |
2 |
| 模擬輸出 |
2 |
| 模擬輸入 |
8 |
| 數字輸出 |
17 |
| 數字輸入 |
18 |
| 快速計數器 |
2 |
| 板到板連接器 |
2x52 pin card edge (Mini PCie connector footprint) |
| 運行時核 |
SmartPLC by infoteam |
| 編程接口 |
|
| CAN: |
現有 |
| Ethernet: |
可定制 |
| RS 232: |
可定制 |
| 可編程于 |
IEC 61131-3 (IDE - OpenPCS with SYS TEC供應商擴展) |
| 工作條件 |
溫度: -40°C…+85°C |
| 電源 |
3.3V +/- 5% |
| 尺寸/重量 |
65 x 51 x 1,0 (L x W x H in mm) / 20g |
| 選項 |
|
| LCD: |
DOT-matrix LCD (128x64, via SPI) |
| 大量保存 |
Micro-SD |
| RTC |
低電流RTC帶備用電池 |
| RoHS符合 |
是 |
PLCcore-F407專為要求成本最小化的應用而開發。這種即插即用可OEM的單板計算機架構專用于以低成本提供廣泛I/O配置的項目。PLCcore-F407配備IEC 61131-3運行時核和無縫集成的CANopen和Ethernet。它是開發PLC系統和小型機械控制的理想平臺。
為了給用戶提供一定的靈活性，我們為客戶提供各種選擇包：
生產包
PLCcore-F407現有即插即用的核心模塊。想要購買大批量的客戶可獲得生產許可證，帶有全面的生產文檔和編程的微控制器。他們可自己生產OEM，為他們提供高度靈活性和附加成本優化。
設計包
我們以固定的基本價格提供設計服務包。這包括設計和原型制作定制的應用OEM載板。客戶可獲得設計和生產材料，使他們能夠再設計和自己生產。在這種方式下，可獲得明顯的成本節省最多60%。
訂貨說明
| 貨號 |
說明 |
| 3390094 |
PLCcore-F407 - CAN
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通過CAN下載程序 |
| 3390095 |
PLCcore-F407 - Ethernet
PLCcore-F407、STM32F407、ARM 32-bit Cortex™-M4、168MHz
通過Ethernet下載程序 |
|
|
