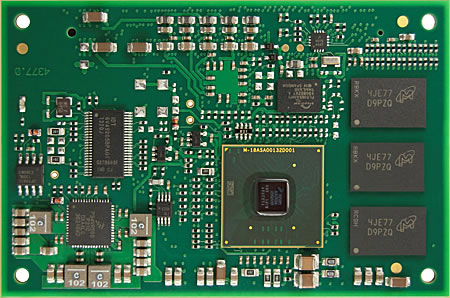

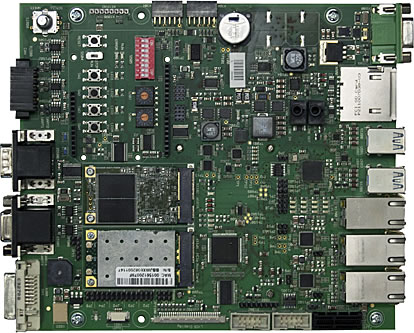

| 對于用戶要求交互的應用，該應用載板提供一個接口連接LVDS適用的LCD屏或者DVI套接字用于標準的COTS監視設備。專用觸摸屏控制器可用于連接電阻式觸摸屏和訪問板載環境光傳感器。專用的4x4鍵盤矩陣輸入位于標準的2.54mm間距管腳頭控制器上，可接入用戶自己的鍵盤。或者，你也可以用常用的人機界面設備 (HID) 例如鍵盤或者鼠標通過USB連接。你希望把ECUcore-1021用于網絡化HMI設備，在這種情況下，板載滾輪及點擊輸入功能是一個理想選擇，可簡化輸入設備用于目標可視化，這樣的場合使用鍵盤或USB連接輸入設備不是很合適。
單個頻率蜂鳴器可用于聲音提示。另外，該應用載板提供專用音頻通道及立體聲線路入/線路出。
為了支持輕松又標準化的本地I/O擴展，該應用載板提供一個套接字連接器用于連接Arduino Shields和2個PMOD套接字，標準接口用于連接模擬設備的傳感器。數個按鍵、開關和LED、以及溫度傳感器都已經集成在板上。

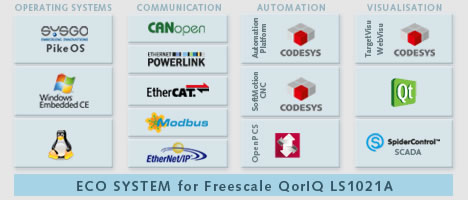

有I/O功能更高要求的用戶可用板載PCI-Express插槽擴展功能，例如用于連接FPGA板卡或者利用USB3.0端口。同時，常用現場總線接口例如Ethernet、CAN或RS485可用于遠程I/O擴展。想要支持現場總線設備例如POWERLINK、CANopen和/或Modbus請通過[email protected]聯系我們。 |
|
為了可靠支持該應用載板上的大量接口及它們各自的電壓域，全面的工業級供電電路，包括電源故障探測，都被集成在該板上。這樣能夠在基于ECUcore-1021模塊上系統設計自己設備時，節省大量工作量。

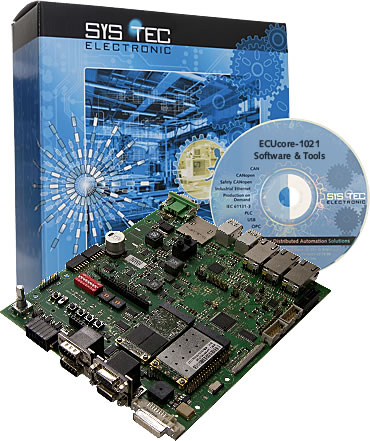

該應用包包括一個應用載板及預裝ECUcore-1021和散熱板。DVD包含開發環境，用于C/C++應用程序開發，基于ECUcore-1021，預裝在即用虛擬機 (VMware)。所附文檔包含應用載板原理圖和材料清單(BOM)，所用部件專為工業環境而精挑細選。原理圖提供開發自己應用板的起點。用戶了解軟件環境，就能夠?qū)嵤┬阅軠y試并且能夠開始編寫應用軟件。
你正在尋找即用的設備解決方案？請了解一下我們的IoT網關設備，我們?yōu)镋CUcore-1021應用載板提供一個特定版本，有專業附件解決方案，用各種插件選項。 |
