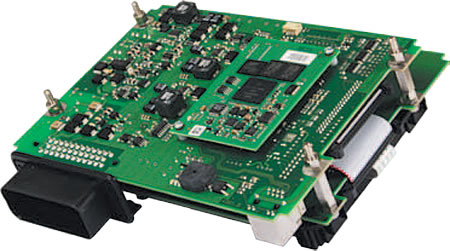

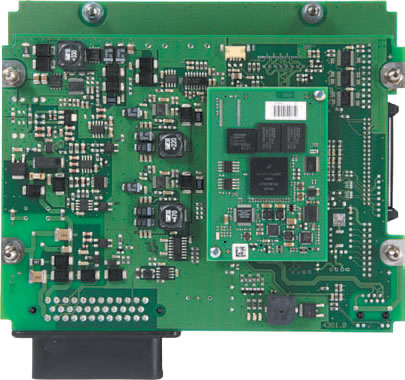

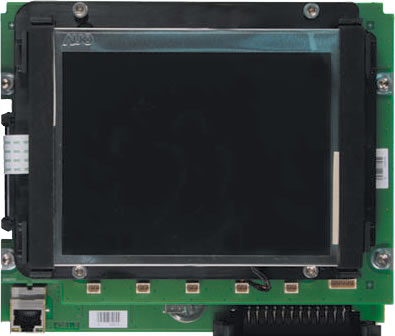

設計包HMI-3570

我們提供人機界面設備的參考設計，可用于你的產品開發的基礎。使用該設計包可節省你的寶貴時間和工作量，可開發和集成到上市設備方案中。

HMI-3570參考設計專用于OEM，可為工程機械開發定制的HMI設備和顯示控制器，適用于惡劣工作環境。

HMI-3570參考設計內的電器滿足電磁干擾 (EMI) 的要求，以及溫度和機械壓力的要求，這是這類應用的常規要求。

我們提供的HMI-3570參考設計是一個設計包。HMI-3570產品設計全部完成并且經過驗證。因此可用于創建自己的顯示控制器解決方案，只需直接使用該設計包，并且節省寶貴時間。

HMI-3570參考設計的設計材料以源格式提供，包括相應的工程文件和在該設計中使用的電子組件庫。

客戶可馬上用設計材料開始創建自己的產品方案。你可能想要改造PCB以匹配你自己的外殼或加入特定功能到該設計中。

除了硬件設計材料之外，我們還提供操作設備所必需的軟件設計材料。該設計包內含Linux板支持包 (BSP) ，它已經被特別優化以實現非常短引導時間，從打開電源起少于3秒。

與設計包一起，我們提供全面的開發環境 (IDE)，適用于Linux下自己的C/C++應用程序開發。該IDE是基于Eclipse并且包含目標交叉編譯器、調試器和參考工程。所有IDE組件都預集成在即用虛擬機上。

IEC 61131-3以及CANopen管理器和目標可視化

該設計包集成 IEC 61131-3 運行時間核以及CANopen管理器和目標可視化。它包含預先集成的IEC 61131-3 運行時間環境，特別適用于HMI-3570上的硬件和軟件環境。IEC 61131-3 運行時間環境包含無縫集成CANopen管理器，符合CiA規格302。另外設計包還內含即用的目標可視化。目標可視化完美集成于 IEC 61131-3 運行時間核和基本操作系統。它帶有專用編輯器可創建通用用戶界面并支持各種標準功能例如圖片、趨勢圖、表格、條形圖或儀表。除了標準功能，它能夠創建用戶指定的元件，通過群組宏功能中的元件的分配并且可在其它工程中重復使用這些宏。這種目標可視化的特定功能是iGrafix元件。在頁面中使用該元件可顯示文件中基于矢量的數據。例如，iGrafix元件可顯示工具或機器部件的位置，并且可在運行時間升級數據。

設計包CANopen管理器 C/C++

CANopen管理器以及附加設計包可輕松集成CANopen功能到自己的C/C++應用程序中。它支持自動配置系統啟動時的CANopen節點并且監測它們的工作狀態。CANopen管理器完全符合CiA規范302并且支持輕松集成到自己的應用程序中。該設計包內含CANopen管理器源代碼和演示應用程序，專用于HMI-3570參考設計。與設計包一起，OEM能夠可多可少CANopen功能性并且提供靈活的CANopen通訊庫給他們的客戶。

Production Quality Package

Producing high volume serials at continuous high quality level requires sophisticated device tests and quality guidelines to follow throughout the assembly process.

SYS TEC electronic offers a special Production Quality Package that includes sophisticated end-of-line tests, technological informations and processing instructions to achieve that goal.

The Production Quality Package includes:

• Processing and Assembly flow chart
• SMD assembly processing instructions
• THT assembly processing instructions Mask and processing instructions for conformal coating of PCB
• Device assembly and finishing instructions
• Quality Assurance Checklist
• QA Certificate Template
• End-of-Line Test documentation
• Device test reference manual for test developers
• Test equipment manufacturing documentation (mechanical drawings, wiring schema, BOM, hardware)
• Automated test application for end-of-line device test (Labview runtime executable for Windows PC)
