CAN232 - CAN轉232接口

概述:

CAN232是一個十分小的轉接器，它能插入任何PC COM端口或任何其他嵌入式系統的RS232端口，并且即插即用。這意味著它能被軟件識別為一個標準的COM 接口（串行RS232接口），這樣的話，它不需要安裝任何額外驅動程序。可用標??準的ASCII碼來發送和接收。

尺寸：

長x寬x高：68 x 31 x 16（mm）

特征:

模塊直接插入一個標準的串行端口，并提供一個標準的DB9公頭連接CAN系統，
該DB9接口符合CiA (CAN in Automation) DS102-1規范。通過帶ESD保護的
CAN連接器提供8-15VDC電源和逆功率保護。最大耗電為100mA，但通常不
超過40mA（這取決于總線負載和偶爾的CAN電纜線損等）。可以采用用戶自
己的RS232 LIB/驅動（如Visual Basic, Deplhi, C++等）。

引腳分布圖:

該引腳分布圖符合CiA規范DS102-1
CAN232通過pin9的+Vin (9-15VDC)和pin3的GND供電。

如何連接:

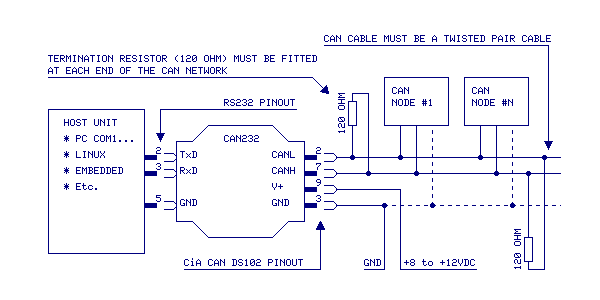

該圖顯示了CAN232的連接方法

CAN232 使用手冊 (Version 3):

 CAN232 Manual

樣例程序和驅動器（舊版本說明書）:

在下載頁download可看到用C, C++, Visual Basic, Delphi, Linux等編寫的程序樣例。
