新款CANUSB - CAN轉USB接口

簡介

CANUSB是一個即插即用的將CAN和PC上USB連接的一個十分小的轉接器。這意味著它能通過軟件作為一個標準的COM 接口（串行RS232接口），它不需要任何額外驅動程序，也無需為更快地連接和更高的CAN總線帶寬而安裝一個直接驅動程序DLL。可用標準的ASCII碼來發送和接收。

產品外形:

長x寬x高：55 x 36 x 16（mm）。藍色透明外殼，1米的USB屏蔽線纜。

功能特點：

• 比特率高達1Mbit/s
• 操作溫度：-40C 至 +85C（序列號No: W700之前的是0C 至 +70C）
• USB 2.0全速設備用FTDI FT245RL（序列號No: W700之前用的是FT245BL）
• Philips SJA1000 CAN控制器，16Mhz時鐘頻率
• Philips 82C251 CAN收發器（與ISO 11898-24V完全相配）
• 符合CAN 2.0A (11bit ID's) 和 CAN 2.0B (29bit ID's)兩種協議
• 支持RTR幀
• 32個CAN報文幀以FIFO順序存儲在CANUSB固件的緩沖區
• 時間戳為ms級
• CAN總線連接按照CiA DS102-1標準
• USB供電
• Free Interface DLL and ActiveX controller or low level Ascii Commands via USB driver
• 自由支配的DLL接口和ActiveX控制器或低級Ascii命令通過USB驅動
• Free Linux driver availible
• 可用免費的Linux驅動
• LED燈綠色表示CAN工作
• LED燈紅色表示CAN錯誤
• 通過USB更新固件
• CE 認證
• 符合RoHS & WEEE

特性：

模塊直接插入一個標準的USB接口，并提供一個標準的DB9公頭連接CAN系統，該DB9接口符合CiA (CAN in Automation) DS102-1規范。由USB直接供電。最大耗電為100mA，通常不超過60mA（這取決于總線負載和可能的CAN電纜線損等）。使用您自己的RS232 LIB/驅動（ 比如Visual Basic, Deplhi, C++等）與空閑的Virtual COM端口驅動或空閑的Direct driver DLL (看驅動的Download頁)一起用。平臺工作為Windows 和 Linux。只需小小的軟件修改就可以輕易實現CAN232 到CANUSB的轉換。開放的Windows Threaded CANUSB API DLL或用ActiveX控制器，可馬上寫入應用程序。

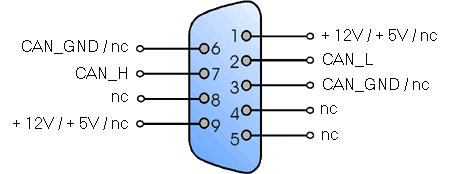

CAN 引腳分布圖:

該引腳分布圖符合CiA規范DS102-1

樣例程序和驅動器:

在下載頁download可看到用C, C++, Visual Basic, Delphi, Linux等編寫的程序樣例。

我們已經研發了自己的DLL和ActiveX 控件，這個ActiveX 控件使其能與FTDI的D2XX DLL對話。DLL和ActiveX控件包括Open, Close, Read, Write 以及 Status功能。并且使得用戶能夠快速和簡便地編寫自己的應用程序，而不需要了解如何從語法上描述或分析這些命令程序，也不需要知道要如何使D2XX驅動器工作。用VB6程序測試這個DLL的成功案例，表明CANUSB是真正快速并且每秒可以接收5000條以上的報文幀而不會有任何的報文幀丟失。

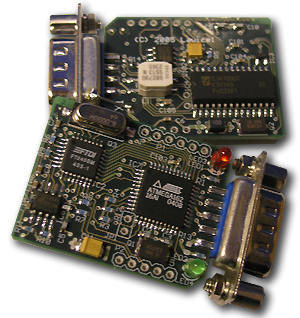

打開CANUSB外殼，您會發現一個密集的4層的印刷電路板，在PCB板的兩端都有對應部件。通過USB接口可以更新CANUSB固件。因此當我們公布新改進的軟件或者在軟件上有添加新功能時，用戶可以很簡便地更新固件。CANUSB是經過CE標準認證的，并且符合RoHS規范。這是許多其他同類產品都沒有的。
