產品 > PXI開關 > PXI通用開關模塊

PXI高功率通用開關模塊

機電繼電器和固態繼電器，電流從5安至40安
SPST、SPDT、DPST和DPDT版本?
高容量連接器
一個或兩個3U PXI插槽模塊?
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

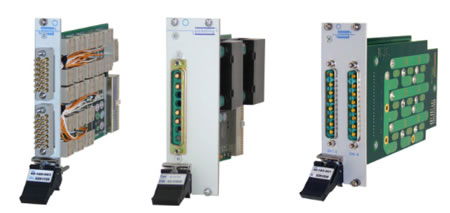

Pickering的PXI高功率通用開關模塊提供一系列大電流處理繼電器適合于高功率應用。更低電流版本要求一個3U PXI插槽，最高電流版本占用兩個插槽。這些模塊可用于開關重載AC或DC負載，最高電流版本特別適合于汽車測試。我們也有高功率開關為多路復用和矩陣配置。

每個模塊使用的連接器都經過仔細設計以適用于相應的應用并且可選用我們齊全的電纜和連接器附件。

Pickering's PXI High Power General Purpose Relays

3年保修

選型表

大功率
開關	電流	開關類型	電壓	配置	PXI插槽	貨號
SPST (NO)	1.5安培	固態	±400V (DC或AC尖峰)	x3	1	40-185-002
	1.5安培	固態	±400V (DC或AC尖峰)	x6	2	40-185-001
	5安培	EMR	400VDC/250VAC 熱開關110VDC/250VAC	x16	1	40-137-001
			1000VDC/VAC 熱開關110VDC/250VAC	x12		40-330-003
				x18		40-330-002
				x24		40-330-001
	10安培	固態	±200V (DC或AC尖峰)	x3	1	40-182-012
		固態	±200V (DC或AC尖峰)	x6	2	40-182-011
		EMR	400VDC/250VAC 熱開關 125VDC/250VAC	x10	1	40-160-001
			400VDC/250VAC 熱開關 125VDC/250VAC	x20		40-160-003
	16安培		300VDC/250VAC	x10		40-161-003
				x12		40-161-002
				x16		40-161-001
	20安培		28VDC	x2	2	40-180-011
	20安培		28VDC	x4	2	40-180-111
	25安培	固態	±100V (DC或AC尖峰)	x3	1	40-184-002
	25安培	固態	±100V (DC或AC尖峰)	x6	2	40-184-001
	30安培	EMR	30VDC/250VAC RMS	x2		40-170-001
	40安培 (30A)		14VDC	x2		40-180-001
			14VDC	x4		40-180-101
		固態	±40V (DC或AC尖峰)	x6		40-183-011
SPDT	5安培	EMR	400VDC/250VAC 熱開關 35VDC/250VAC	x8	1	40-155-001
	5安培		400VDC/250VAC 熱開關 35VDC/250VAC	x16		40-156-001
	16安培		300VDC/250VAC	x6		40-161-102
	16安培		300VDC/250VAC	x12		40-161-101
	20安培		28VDC	x2	2	40-181-011
	40安培		14VDC	x2	2	40-181-001
DPST	5安培		400VDC/250VAC 熱開關?? 125VDC/250VAC	x8	1	40-150-002
	5安培		400VDC/250VAC 熱開關?? 125VDC/250VAC	x12		40-151-002
	8安培		400VDC/250VAC 熱開關 125VDC/250VAC	x10		40-160-002
	20安培		30VDC/250VAC RMS	x2		40-170-002
DPDT	5安培		400VDC/250VAC 熱開關 35VDC/250VAC	x8		40-157-001

產品系列

PXI Solid-State SPST Switch, 6-Channel 25A 100V

PXI固態SPST開關，6-通道 25A 100V

貨號 40-184-001

在PXI機箱的兩個插槽中支持6個大電流SPST開關。

連接器數量	2	繼電器數量	6
最大開關功率	2500W	連接器性別	公

PXI Solid-State SPST Switch, 3-Channel 25A 100V

PXI固態SPST開關，3-通道 25A 100V

貨號 40-184-002

在PXI機箱的1個插槽中支持3個大電流SPST開關。

連接器數量	1	繼電器數量	3
最大開關功率	2500W	連接器性別	公

PXI Solid-State SPST Switch, 6-Channel 1.5A 400V

PXI固態SPST開關，6-通道 1.5A 400V

貨號 40-185-001

在PXI機箱的兩個插槽中支持6個大電流SPST開關。

連接器數量	2	繼電器數量	6
最大開關功率	600W	連接器性別	公

PXI Solid-State SPST Switch, 3-Channel 1.5A 400V

PXI固態SPST開關，3-通道 1.5A 400V

貨號 40-185-002

在PXI機箱的1個插槽中支持3個大電流SPST開關。

連接器數量	1	繼電器數量	6
最大開關功率	600W	連接器性別	公

PXI 40Amp 14Volt 2xSPST Automotive Relay

PXI 40安 14V 2xSPST汽車繼電器

大功率繼電器模塊。

貨號	40-180-001	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 20Amp 28Volt 2xSPST Automotive Relay

PXI 20安 28V 2xSPST汽車繼電器

大功率繼電器模塊。

貨號	40-180-011	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 6xSPDT 16A功率EMR模塊

貨號 40-161-102
可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，
適用于開關電感/電容負載，最大10A at 250Vac。

PXI 40Amp 14Volt 2xSPDT Automotive Relay

PXI 40安 14V 2xSPDT汽車繼電器

大功率繼電器模塊。

貨號	40-181-001	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 20Amp 28Volt 2xSPDT Automotive Relay

PXI 20安 28V 2xSPDT汽車繼電器

大功率繼電器模塊。

貨號	40-181-011	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 8 x SPDT功率繼電器模塊, 5A

功率繼電器板卡。

貨號	40-155-001	連接器數量	1
繼電器數量	8	連接器性別	公

PXI 10xSPST 16A功率EMR模塊

貨號 40-161-003
可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，適用于開關電感/電容負載，最大10A at 250Vac。

PXI 40Amp 14Volt 4xSPST Automotive Relay

PXI 40安 14V 4xSPST汽車繼電器

大功率繼電器模塊。

貨號	40-180-101	連接器數量	1
繼電器數量	4	連接器性別	公

PXI 20Amp 28Volt 4xSPST Automotive Relay

PXI 20安 28V 4xSPST汽車繼電器

大功率繼電器模塊。

貨號	40-180-111	連接器數量	1
繼電器數量	4	連接器性別	公

PXI 12xSPST 16A功率EMR模塊

貨號 40-161-002
可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，
適用于開關電感/電容負載，最大10A at 250Vac。

PXI 8 x DPST功率繼電器模塊, 5A

功率繼電器板卡。

貨號	40-150-002	連接器數量	1
繼電器數量	8	連接器性別	公

PXI 10 x SPST 10安培功率繼電器模塊

功率繼電器板卡。

貨號	40-160-001	連接器數量	1
繼電器數量	10	連接器性別	公

PXI 16 x SPDT功率繼電器模塊, 5A

功率繼電器板卡。

貨號	40-156-001	連接器數量	1
繼電器數量	16	連接器性別	公

PXI 2x SPST功率繼電器，2插槽

大功率繼電器板卡。

貨號	40-170-001	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 2x DPST功率繼電器，2插槽

大功率繼電器板卡。

貨號	40-170-002	連接器數量	1
繼電器數量	2	連接器性別	公

PXI 16 x SPST功率繼電器

高密度功率繼電器板卡。

貨號	40-137-001	連接器數量	1
繼電器數量	16	連接器性別	公

PXI 16xSPST 16A功率EMR模塊

貨號 40-161-001
可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，
適用于開關電感/電容負載，最大10A at 250Vac。

PXI 8 x DPDT功率繼電器模塊, 5A

PXI功率繼電器配置為8xDPDT。

貨號	40-157-001	連接器數量	1
繼電器數量		連接器性別	公

PXI 12xSPDT 16A功率EMR模塊

貨號 40-161-101
可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，
適用于開關電感/電容負載，最大10A at 250Vac。

PXI 10 x DPST 8安培功率繼電器模塊

功率繼電器板卡。

貨號	40-160-002	連接器數量	1
繼電器數量	10	連接器性別	公

PXI 12 x DPST功率繼電器模塊, 5A

功率繼電器板卡。

貨號	40-151-002	連接器數量	1
繼電器數量	12	連接器性別	公

PXI 20 x SPST 10安培功率繼電器模塊

可選10 x SPST、20 x SPST 或 10 x DPST功率繼電器，
適用于開關電感/電容負載，最大10A at 250Vac。

貨號	40-160-003	連接器數量	1
繼電器數量	20	連接器性別	公

PXI 12xSPST High Voltage Power Relay Module

PXI 12xSPST高電壓功率繼電器模塊

貨號 40-330-003
高電壓功率繼電器模塊適用于要求高電壓功率繼電器開關和高密度的應用。

PXI 3-Channel 10A Solid State SPST Switch

PXI 3通道10A固態SPST開關

支持6斷大電流SPST開關進入兩個PXI插槽或者
3斷大電流 SPST 開關進入一個PXI插槽。

貨號	40-182-012	連接器數量	1
繼電器數量	3	連接器性別	公

PXI 18xSPST High Voltage Power Relay Module

PXI 18xSPST高電壓功率繼電器模塊

貨號 40-330-002
高電壓功率繼電器模塊適用于要求高電壓功率繼電器開關和
高密度的應用。

PXI 24xSPST High Voltage Power Relay Module

PXI 24xSPST 大電壓功率繼電器模塊

高電壓功率繼電器模塊適用于要求高電壓功率繼電器開關和高密度的應用。

貨號	40-330-001	連接器數量	1
繼電器數量	24	連接器性別	公

PXI 6-Channel 30A Solid State SPST Switch

PXI 6通道30A固態SPST開關

支持6斷大電流SPST開關進入兩個PXI插槽。

貨號	40-183-011	連接器數量	2
繼電器數量	6	連接器性別	公

PXI 6-Channel 10A Solid State SPST Switch

PXI 6通道10A固態SPST開關

支持6斷大電流SPST開關進入兩個PXI插槽或者
3斷大電流SPST 開關進入一個PXI插槽。

貨號	40-182-011	連接器數量	2
繼電器數量	6	連接器性別	公
