產品 > PXI開關 > PXI通用開關模塊

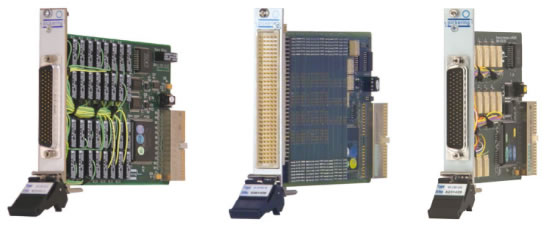

PXI中等功率通用開關模塊

簧片繼電器和機電繼電器解決方案最大2.5 Amp
SPST、DPST、SPDT和DPDT版本
通用型基于單元的混合配置版本
內核、VISA和IVI支持PXI環境和內核和IVI支持LXI環境

Pickering的PXI中等功率通用開關模塊在單個3U插槽中提供更高的電流等級。繼電器解決方案經過了仔細挑選以確保長工作壽命。所有連接器都由我們齊全的電纜和連接器附件提供支持，以保證你能夠輕松集成你的系統。

簧片繼電器版本采用高質量的噴濺釕合金繼電器，其在低或中等開關條件下能夠發揮出色的接觸性能。對于也要求更高功率處理的通用應用，機電繼電器系列提供理想解決方案。

3年保修

選型表

中等功率
開關	電流	開關類型	電壓	配置	PXI插槽	貨號
SPST (NO)	1 Amp (2A)	簧片繼電器	200V	x32	1	40-136-211
	1 Amp (2.5A)			x16		40-136-011
	1 Amp (2.5A)			x25		40-136-111
	2 Amp	EMR	300VDC/250VAC	x16		40-132-101
			300VDC/250VAC	x32		40-132-201
			Hot Switch 110VDC/250VAC	x32		40-137-101
			Hot Switch 110VDC/250VAC	x39		40-137-201
			300VDC/250VAC	x80		40-139-101
SPDT	2 Amp	EMR	300VDC/250VAC	x16	1	40-131-101
				x16		40-131-001
				x26		40-131-201
				x52		40-139-201
DPST	1 Amp (2A)	簧片繼電器	200V	x16	1	40-136-112
	1 Amp (2A)	簧片繼電器	200V	x19		40-136-212
	1 Amp (2.5A)	簧片繼電器	200V	x12		40-136-012
	2 Amp	EMR	300VDC/250VAC	x16		40-132-102
				x19		40-132-202
				x40		40-139-102
DPDT	2 Amp	EMR	220VDC/125VAC	x8	1	40-130-002
			220VDC/125VAC	x13		40-130-102
			300VDC/250VAC	x26		40-139-202

Combo：這些模塊位于板卡的單元區，根據客戶的要求有不同的繼電器。更詳細資料請查看數據單。

COMBO - 中等功率			aa=無SPST,? bb=無SPDT,? cc=無DPST,? dd=無DPDT
開關	電流	開關類型	電壓	配置	PXI插槽	貨號
Combo SPST, SPDT, DPST, DPDT?	2 Amp	EMR	300VDC /250VAC	x26 to x80	1	40-138-aa-bb-cc-dd (1 單元)
						40-138-aa-bb-cc-dd (2 單元)
						40-138-aa-bb-cc-dd (3 單元)
						40-138-aa-bb-cc-dd (4 單元)
						40-138-aa-bb-cc-dd (5 單元)
						40-138-aa-bb-cc-dd (6 單元)
						40-138-aa-bb-cc-dd (7 單元)
						40-138-aa-bb-cc-dd (8 單元)
						40-138-aa-bb-cc-dd (9 單元)
						40-138-aa-bb-cc-dd (10 單元)
						40-138-aa-bb-cc-dd (11 單元)
						40-138-aa-bb-cc-dd (12 單元)
						40-138-aa-bb-cc-dd (13 單元)

產品系列

PXI General Purpose 2A Relay Card 16xSPDT

PXI通用2A繼電器板卡16xSPDT

低成本，通用機電繼電器板卡。該版本類似于40-131-101，但是適合于50路D型連接器。

貨號	40-131-001	連接器數量	1
繼電器數量	16	連接器性別	公

PXI General Purpose 2A Relay Card 16xSPST

PXI通用2A繼電器板卡16xSPST

低成本，通用機電繼電器板卡。

貨號	40-132-101	連接器數量	1
繼電器數量	16	連接器性別	公

PXI通用2A繼電器板卡16xSPDT

低成本，通用機電繼電器板卡用于中等功率開關應用。

貨號	40-131-101	連接器數量	1
繼電器數量	16	連接器性別	公

PXI General Purpose 2A Relay Card 16xDPST

PXI通用2A繼電器板卡16xDPST

低成本，通用機電繼電器板卡。

貨號	40-132-102	連接器數量	1
繼電器數量	16	連接器性別	公

PXI Mixed Relay Config, 1 Cell Populated

PXI混合繼電器配置，1單元填充

貨號 40-138-AA-BB-CC-DD (1單元)
2Amp繼電器適用于要求中等功率開關和高密度的應用。

PXI General Purpose 2A Relay Card 19xDPST

PXI通用2A繼電器板卡19xDPST

低成本，通用機電繼電器板卡。

貨號	40-132-202	連接器數量	1
繼電器數量	19	連接器性別	公

PXI 8 x DPDT功率繼電器

DPDT繼電器模塊適用于普通簧片繼電器模塊要求附加電流/電壓能力的應用。

貨號	40-130-002	連接器數量	1
繼電器數量	8	連接器性別	公

PXI 16 x SPST簧片繼電器2.5 Amp

功率簧片繼電器板卡。

貨號	40-136-011	連接器數量	1
繼電器數量	16	連接器性別	公

PXI Mixed Relay Config, 2 Cells Populated

PXI混合繼電器配置，2單元填充

貨號 40-138-AA-BB-CC-DD (2單元)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI 2A繼電器模塊26xDPDT

繼電器適合于要求中等功率開關和高密度的應用。

貨號	40-139-202 2A	連接器數量	1
繼電器數量	26	連接器性別	公

PXI 12 x DPST簧片繼電器2 Amp

功率簧片繼電器板卡

貨號	40-136-012	連接器數量	1
繼電器數量	12	連接器性別	公

PXI General Purpose 2A Relay Card 32xSPST

PXI通用2A繼電器板卡32xSPST

低成本通用機電繼電器板卡。

貨號	40-132-201	連接器數量	1
繼電器數量	32	連接器性別	公

PXI 16 x DPST簧片繼電器2 Amp

功率簧片繼電器板卡。

貨號	40-136-112	連接器數量	1
繼電器數量	16	連接器性別	公

PXI Mixed Relay Config, 3 Cells Populated

PXI混合繼電器配置，3單元填充

貨號 40-138-AA-BB-CC-DD(3 CELL)
2Amp繼電器適用于要求中等功率開關和高密度的應用。

PXI 25 x SPST簧片繼電器2.5 Amp

功率簧片繼電器板卡。

貨號	40-136-111	連接器數量	1
繼電器數量	25	連接器性別	公

PXI 13 x DPDT功率繼電器

DPDT繼電器模塊適合于普通簧片繼電器模塊要求附加電流/電壓能力的應用。

貨號	40-130-102	連接器數量	1
繼電器數量	13	連接器性別	公

PXI 2A繼電器模塊40xDPST

2A繼電器適合于要求中等功率開關和高密度的應用。

貨號	40-139-102	連接器數量	1
繼電器數量	40	連接器性別	公

PXI General Purpose 2A Relay Card 26xSPDT

PXI通用2A繼電器板卡26xSPDT

低成本通用機電繼電器板卡。

貨號	40-131-201	連接器數量	1
繼電器數量	26	連接器性別	公

PXI Mixed Relay Config, 4 Cells Populated

PXI混合繼電器配置，4單元填充

貨號 40-138-AA-BB-CC-DD (4單元)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI 2A繼電器模塊52xSPDT

2A繼電器繼電器適合于要求中等功率開關和高密度的應用。

貨號	40-139-201	連接器數量	1
繼電器數量	52	連接器性別	公

PXI 19 x DPST簧片繼電器2 Amp

功率簧片繼電器板卡。

貨號	40-136-212	連接器數量	1
繼電器數量	19	連接器性別	公

PXI 32 x SPST簧片繼電器2 Amp

功率簧片繼電器板卡。

貨號	40-136-211	連接器數量	1
繼電器數量	16	連接器性別	公

PXI Mixed Relay Config, 5 Cells Populated

PXI混合繼電器配置，5單元填充

貨號 40-138-AA-BB-CC-DD (5 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI Mixed Relay Config, 6 Cells Populated

PXI混合繼電器配置，6單元填充

貨號 40-138-AA-BB-CC-DD (6 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI 2A繼電器模塊80xSPST

2A繼電器適合于要求中等功率開關和高密度的應用。

貨號	40-139-101	連接器數量	1
繼電器數量	80	連接器性別	公

PXI Mixed Relay Config, 7 Cells Populated

PXI混合繼電器配置，7單元填充

貨號 40-138-AA-BB-CC-DD (7 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI 32 x SPST功率繼電器

高密度功率繼電器板卡。

貨號	40-137-101	連接器數量	1
繼電器數量	32	連接器性別	公

PXI Mixed Relay Config, 8 Cells Populated

PXI混合繼電器配置，8單元填充

貨號 40-138-AA-BB-CC-DD (8 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI 39 x SPST功率繼電器

高密度功率繼電器板卡。

貨號	40-137-201	連接器數量	1
繼電器數量	39	連接器性別	公

PXI Mixed Relay Config, 9 Cells Populated

PXI混合繼電器配置，9單元填充

貨號 40-138-AA-BB-CC-DD (9 CELL)
2Amp繼電器適合于要求中等功率開關和
高密度的應用。

PXI Mixed Relay Config, 10 Cells Populated

PXI混合繼電器配置，10單元填充

貨號 40-138-AA-BB-CC-DD (10 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI Mixed Relay Config, 11 Cells Populated

PXI混合繼電器配置，11單元填充

貨號 40-138-AA-BB-CC-DD (11 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。

PXI Mixed Relay Config, 12 Cells Populated

PXI混合繼電器配置，12單元填充

貨號 40-138-AA-BB-CC-DD (12 CELL)
2Amp繼電器適合于要求中等功率開關和
高密度的應用。

PXI Mixed Relay Config, 13 Cells Populated

PXI混合繼電器配置，13單元填充

貨號 40-138-AA-BB-CC-DD (13 CELL)
2Amp繼電器適合于要求中等功率開關和高密度的應用。
