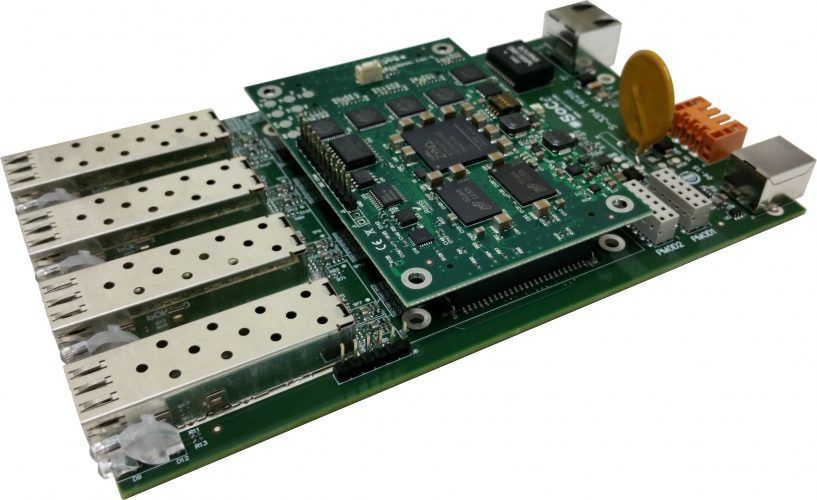

該SMARTzynq Brick提供了一個現成的組合板卡，用于1588-aware HSR/PRP高可用性以太網網絡。它基于SoC-e SMARTzynq 模塊，其中包括Xilinx Zynq-7000可重配置平臺設備。它嵌入了實現自主HSR/PRP、網管以太網、IEEE 1588和其他SoC-e解決方案所需的Linux OS和SoC-e IP，甚至與用戶邏輯結合在一起。
這也是評估SoC-e IP內核的絕佳選擇，因為它只是即插即用解決方案，不需要客戶進行任何形式的集成工作。硬件也可以稍后用作開發平臺，從而縮短了開發階段。
SMARTzynq Brick電子部件為工業或汽車級。另外，它允許廣泛的DC電壓輸入和所有必需的保護，以允許在現場使用此板卡（例如：在工業設備或機架、CNC機器等內部）。
SMARTzynq Brick包含在以下組件：
- SMARTzynq 模塊
- SMARTzynq 載板：
- 用于10/100/1000Base-T，100Base-FX或1000Base-X的4個SFP籠子
- 1個RJ45用于10/100/1000Base-T
- UART控制臺（USB）
- 6V-30V DC（包括電源）
- 2個PMOD連接器
- 具有參考設計的SD卡
- 電源
- USB B電纜
- 光纖/銅SFP模塊（可選）
欲了解更多信息，請聯系我們：[email protected]。 |
