IEC 61850-9-2標準引入了采樣測量值（SMV或SV）過程總線概念。該標準建議將電流和電壓互感器（CT，PT）的輸出和其他信號在源頭上進行數字化處理，然后使用基于以太網的局域網（LAN）與這些設備進行通信。

采樣值作為多播以太網幀編碼的數據集樣本的高速數據流進行傳輸。該協議使用發布者/訂閱者模型，其中發布者將未確認的數據傳輸給訂閱者。例如，在IEC 61850-9-2 LE配置文件中，對于50Hz的電網頻率，采樣值以每秒4000幀的速率發布，而對于60Hz則以每秒4800幀的速率發布。

SoC-e開發了一項創新技術，可利用FPGA上的并行硬件處理優勢，以確定性和極低的延遲處理大量SMV流。所有必需的功能已嵌入到名為SMV訂閱者IP的單個IP內核中。

SMV訂閱者分析傳入流量并檢測IEC 61850-9-2采樣測量值（SMV）幀。根據幾個配置參數，處理選定的SMV幀，提取四個相位（A，B，C和N）的電流和電壓采樣值。IP使用這些采樣值來執行離散傅立葉變換（DFT）的計算，以獲取每個相位的角度和大小以及均方根（RMS）。它還為樣本提供用戶定義的抽取率。

SMV訂閱者的主要功能是：

• 第2層IEC 61850-9-2（SMV）幀處理
• DFT計算模塊的高性能實現，用于計算一次諧波的幅度和相位（50或60 Hz）
• 高性能RMS計算模塊（高達1562500計算/秒）
• 最多支持128個并發SMV流（最多320個流，具體取決于過程窗口配置）
• 完整計算6us的確定性等待時間
• 狀態，配置和統計計數器寄存器
• 1000 Mbps AXI-Stream接口，用于無縫片上通信以及與SoC-e網絡IP（HSR/PRP，以太網，TSN）的組合

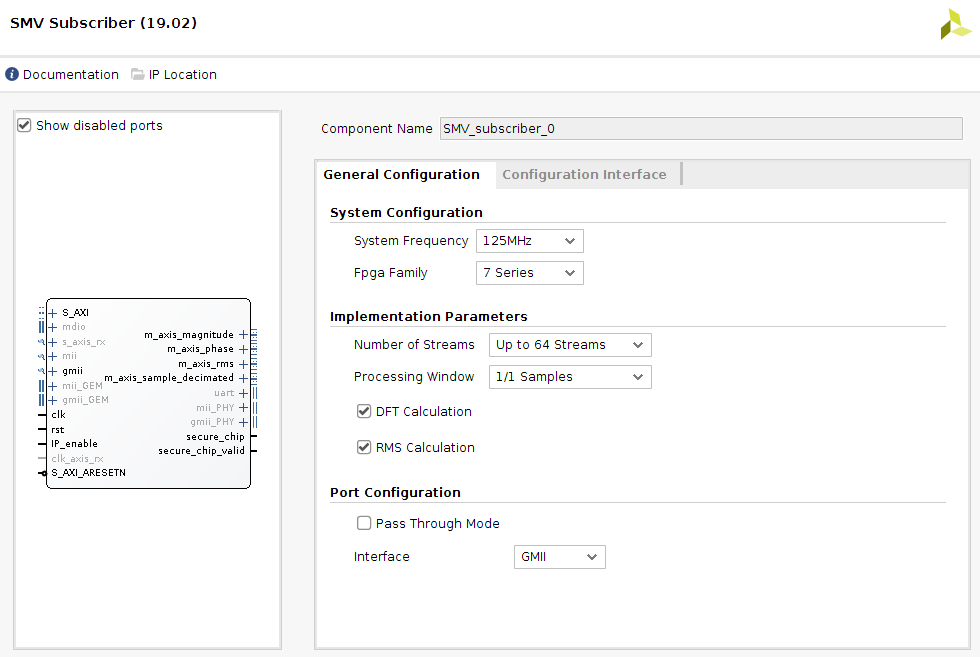

SMV訂閱者可以靈活，輕松地進行定制（GUI界面），以根據所需的性能資源進行權衡來生成最佳實現。除其他參數外，SMV訂閱者還可以配置：

• 支持的最大數據流個數
• 硬件DFT處理模塊的并行度
• 可實施RMS處理模塊的并行度
• 發送給高級軟件應用程序的RAW SMV幀的抽取率
• 樣本處理速率和窗口，用于調整計算DFT和RMS的每個流的頻率
