為溫度，濕度以及其他工程量的監測提供完整解決方案，尤其是以下領域:
- 飲食行業(HACCP)
- 制藥產業(GMP)
- 血站和藥房
- 園藝和植物栽培
- HVAC (加熱, 通風,空氣調節, 冷卻)
- 建筑和能源管理
- 樓宇自動化
- 研發
- 實驗室(GLP)

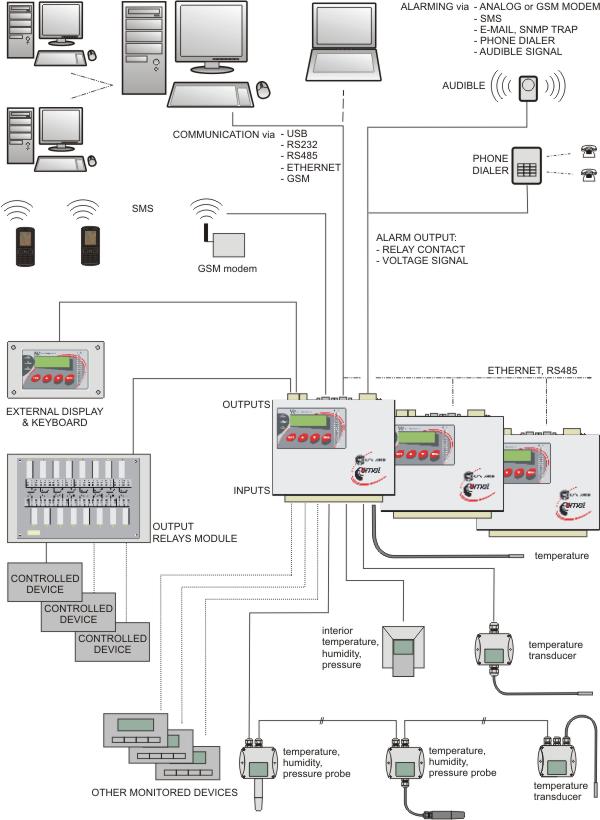

16通道數據記錄儀，專為記錄來自傳感器的各種工程量，顯示報警狀態，和過程控制而設計。輸入參數通過安裝的輸入模塊的類型來定義，帶傳感器的數據記錄儀是根據用戶的要求進行配置，可以測量模擬信號，頻率，和計數脈沖, 評估兩態工程量，讀取與ADAM? Advantech協議兼容的設備上的數據(ModBus 協議正在編寫之中)，數據隨時可通過USB，RS232，RS485，以太網或者GSM調制解調器下載到計算機，數據下載到計算機之后可以通過程序對記錄結果進行分析.
免費監測系統的程序可以下載.
新一代數據采集系統的優勢:
- 通過以太網接口實現在線數據采集. 通信接口: SNMP, SOAP, internet www pages
等
- 通過 SMS信息從記錄儀獲得信息- 實際值，報警信息，內存占用率和其他 - 用戶對SMS信息和記錄儀產生的警報作出響應，通過GSM調制解調器接收來自數據記錄儀的SMS消息
- 每一個輸入通道都可單獨設置，警報評估，數據記錄,還可以設置記錄間隔.
- 每個輸入通道可以為不同記錄模式（連續記錄，隨時間變化的記錄，與指定的邏輯狀態相匹配的記錄，通過外部信號觸發的記錄等等）進行單獨編程，當測量值與以前定義的條件相匹配時，它還可以以更短的時間間隔記錄數據，如詳細反映故障狀況。如果定義的時間和事件發生時，它仍能夠記錄實際值和時間。
- 每一個通道都可設置4種不同的邏輯狀態，每一種狀態下都將測量值與設定值相比較來激活警報。還可以正確的設置滯后和條件延遲，同樣還可以設置每周計劃和與計算機遠程通信
- 根據實際記錄過程給每一個通道命名，用來標識監測對象（例如，監測對象的類型），在操作過程中還可以從數據記錄儀
的鍵盤來選擇通道
- 為了使警報狀態的顯示與定義的組合相匹配，每一個輸入通道多達4種警報
- 可存儲若干配置文檔（所有參數設定）滿足不同的的測量任務，還可以通過MS5D記錄儀的鍵盤來選擇配置文檔
- 輸入信號連接到可移動的終端連接器上. 每一個輸入通道有3個端口 - 帶屏蔽

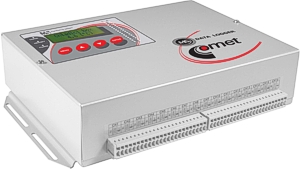

記錄儀的型號:
 |
MS5D
- 完整配備的記錄儀
- 大屏雙行顯示
- 4控制按鈕
- 32個報警LED
|
 |
MS5
- 與MS5D功能一致
- 無顯示屏, 無控制按鈕，和警報LED
- 通過一個普通的LED來報警
|
| 數據記錄儀的技術參數 |
存儲類型： |
內置靜態存儲器，鋰電池供電 |
| 存儲容量: |
2MB (達到 480 000 個值) |
| 記錄模式: |
非循環 寫滿內存后計數停止
循環 寫滿內存后最新的數據覆蓋掉以前的數據 |
記錄間隔： |
全部輸入通道從1 秒 到 24 小時可調 |
| 實時時鐘: |
年，閏年，月，日，小時，分，秒,鋰電池供電 |
輸入測量值 (1 to 16 inputs): |
每個通道都可根據用戶的要求安裝輸入模塊(看表格) |
| AD轉換器(模擬通道): |
16Bit, 每個通道的轉換時間大約60ms |
| 計算機通信接口: |
- RS232 (RxD,TxD,RTS,CTS,GND), 線纜長度 15 m - 包含. 可以直接連接到計算機或者通過有線 modem 和 GSM modem連接到計算機.
- USB 接口 -包含
- RS485 - 線纜長達1200 m, 電隔離,能把若干記錄儀連接到一個 通信連接裝置 - 包含
- 以太網LAN - 可選. 在線通信方式: SNMP, SOAP, internet www pages
|
| 通信速率: |
9600, 19200, 57600, 115200 Bd |
| 報警顯示輸出: |
1) 外殼上有紅色 LED, 只有MS5D數據記錄儀有32個 LED
2) 繼電器最大輸出 8A/250Vac, 開關觸發
3) 電壓信號 0V/4.8V, 最大電流 50mA,輸出連接到外部語音裝置或者電話撥號裝置
4) 警報信號還可以通過e-mai，SNMP陷阱，SMS通知用戶，請參考可選附件 |
| 電源: |
9 to 30Vdc, 24Vdc推薦 |
| 工作溫度范圍: |
0 to +50°C |
| 帶連接器的尺寸: |
215 x 225 x 60 mm |
| 保護等級: |
IP20 |
| 質保: |
2 年 |

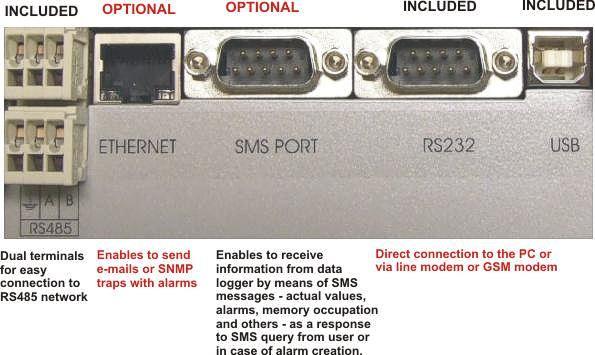

通訊接口:
| 記錄儀輸入類型 |
| 編號 |
類型 |
測量值 |
精度 |
注釋 |
| M1001 |
A0 |
dc 電流 4 to 20 mA |
±0.1% FS |
帶雙線電流環的傳感器的電源電壓大約是21V(例如Comet溫濕度轉換器)，無電隔離 |
| M1002 |
A1* |
dc 電流4 to 20 mA |
±0.1% FS |
用于電流被動式傳感 |
| M1003 |
B0* |
dc電流 0 to 20mA |
±0.1% FS |
|
| M1004 |
B1* |
dc 電流 0 to 1A |
±0.1% FS |
|
| M1005 |
B2* |
dc 電流 0 to 5A |
±0.1% FS |
|
| M1006 |
C0 |
ac 電流 0 to 20mA |
±1% FS |
電隔離 |
| M1007 |
C1 |
ac 電流0 to 1A |
±1% FS |
電隔離 |
| M1008 |
C2 |
ac電流 0 to 5A |
±1% FS |
電隔離 |
| M1009 |
D0* |
dc 電壓 0 to 100mV |
±0.1% FS |
|
| M1010 |
D1* |
dc 電壓 0 to 1V |
±0.1% FS |
|
| M1011 |
D2* |
dc 電壓 0 to 10V |
±0.1% FS |
|
| M1056 |
D5* |
dc電壓 -10V to +10V |
±0,1% FS
(± 20 mV) |
New !
|
| M1055 |
D4* |
dc 電壓 0 to 75V |
±0.1% FS |
New !
|
| M1013 |
E0 |
ac電壓 0 to 100mV |
±1% FS |
電隔離 |
| M1014 |
E1 |
ac電壓 0 to 1V |
±1% FS |
電隔離 |
| M1015 |
E2 |
ac 電壓 0 to 10V |
±1% FS |
電隔離 |
| M1059 |
E4 |
ac 電壓 0 to 50V |
±1% FS |
New !
電隔離 |
| M1017 |
F* |
阻抗的測量(確定范圍) |
±0.1% FS |
兩線連接 |
| M1018 |
J* |
用于鎳電阻溫度傳感器Ni1000,
6180ppm/°C, 范圍-50+250°C |
-50 to 100°C ±0.2°C 100 to 250°C ±0.2% from reading |
|
| M1019 |
K* |
用于鉑電阻溫度傳感器Pt100,
范圍 -140 到+600°C |
-140 to+100°C ±0.2°C 100 to 600°C ±0.2% from reading |
兩線連接 |
| M1020 |
K1* |
用于鉑電阻溫度傳感器Pt1000,
范圍 -140 到+600°C |
-140 to+100°C ±0.2°C 100 to 600°C ±0.2% from reading |
兩線連接 |
| M1060 |
K3 |
用于高精度溫度傳感器
Pt1000,范圍 -10 to 到50°C |
±0.06°C |
New !
兩線連接
只是電非隔離 |
| M1021 |
N* |
用于K型熱電偶 (NiCr-Ni)
范圍-70 到+1300°C |
±0.3% from reading + 1.5°C |
線性化 冷接點補償 |
| M1054 |
T* |
T型熱電偶(Cu-CuNi)，范圍200+400°C |
±0.3% from reading + 1.5°C |
線性化 冷接點補償 |
| M1022 |
O* |
J 型熱電偶(Fe-Co) ,范圍 -200 到+750°C
|
±0.3% from reading + 1.5°C |
線性化 冷接點補償 |
| M1023 |
P* |
S型熱電偶 (Pt10%Rh-Pt), 范圍0 to 1700°C |
±0.3% from reading + 1.5°C from +200 to +1700°C |
線性化 冷接點補償 |
| M1024 |
Q* |
B型熱電偶 (Pt30%Rh-Pt),
測量范圍 +100 到 +1800°C |
±0.3% from reading + 1.0°C from +300 to +1800°C |
線性化 無冷接點補償 |
| M1041 |
S* |
用于低電平觸發二進制輸入 |
閉環最大電阻: 1000 ohms
最短持續記錄時間: 200ms |
| M1042 |
S1 |
二進制電壓輸入 |
開關”ON”狀態的電壓：3到30V DC,開關 “ON”狀態的電流：1 to 9mA –
取決于應用電壓，最小變化顯示時間：200ms,電隔離 |
| M1044 |
CTU |
電壓信號反相輸入 |
電壓為”HIGH“ 狀態 (反相狀態改變): 3 到24V DC,
最大脈沖頻率 5kHz, 備份操作,電隔離 |
| M1045 |
CTK |
低電平觸發和開路集電極反相輸入 |
最大脈沖頻率 5kHz,可編程脈沖開路集電極濾波器，當電源故障時可備份操作,閉環最大電阻: 10 千歐, 最小開環電阻: 250千歐, 非電隔離 |
| M1047 |
FU |
用于頻率測量輸入
電壓信號 |
0到5kHz, 分辨率 1Hz,精度： ±(讀數的0.2% + 1Hz),開關在 "H"狀態下的電壓: 3
to 24Vdc, 開關在 "H"狀態下電流: 大約7mA,輸入脈沖最小持續時間: 30us, 電隔離 |
| M1048 |
FK |
用于頻率測量輸入
開關觸發 |
0 到 5kHz,分辨率 1Hz, 精度 ±(讀數的0.2% + 1Hz), 閉環最大電阻: 10 千歐，開環最小電阻: 250 千歐,輸入脈沖最小持續時間: 30us, 電隔離 |
| M1061 |
RP |
用于支持Modbus RTU或ADAM協議的設備的RS485信號輸入 |
New !
例如：Comet Tx41x 溫度，濕度，壓力變送器.
僅當儀器都使用相同的通信協議和相同的通信速度時，才可以連接到一個RP模塊
若干RP 模塊可以安裝到一個 MS5 數據記錄儀上.
更多的信息請參考手冊附錄. 最大速度 115200Bd.
電隔離 |
輸入模塊 A0 4-20mA |
反相 輸入模塊 CTU |
連接器 |
輸入連接器
- 3 端子 |
|
注意: 帶記號 (*)的輸入是非電氣隔離的，有一個共同的接地端，這些輸入與帶電氣隔離的輸入一樣都是可用的，電氣隔離模擬輸入信號的輸入型號后面會帶有一個字母G（例如，輸入4-20mA被測電流的類型為A1，若帶電氣隔離，應標記成A1G），電氣隔離的設計不是為了安全保護。
