你想要一臺汽車示波器價格低，用著又容易嗎？
PicoScope 3000汽車示波器 (也叫‘labscopes’)專門為
汽車診斷而設計。具有各種功能例如高分辨率和高精度，
大容量緩存，以及高速USB連接，PicoScope 3000汽
車診斷示波器在它們的價格區間提供無比的性能，并且
特別適合要求最高的汽車故障診斷工作。

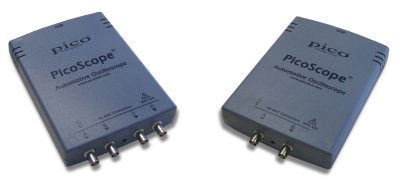

PicoScope 3000有兩種規格：PicoScope 3223 2通道
示波器，和PicoScope 3423 4通道示波器。
對于資金有限或者沒有USB接口電腦的用戶，ADC-212
示波器可以連接到并口上，適用于汽車的基本故障診斷。
PicoScope 3223是雙通道示波器，能夠同時采集2個傳
感器的波形。為了更方便診斷復雜系統的故障，4通道的
PicoScope 3423 能夠同時采集4個傳感器的信號。例如
用 PicoScope 3423 可以同時觀察4個噴油嘴的電壓信號。
- 2 或 4 通道
- 無需變壓器供電
- USB 2.0 (USB 1.1 兼容) 連接保證快速屏幕刷新
- 512,000樣本存儲器
- 50 V 最大輸入
- 過載和短路保護
- 包含汽車診斷軟件
|
捕捉大型和復雜波形十分容易
PicoScope 3000系列有兩個與眾不同的特點，第一是分
辨率（清晰度），第二是存儲深度。
大多數數字存儲示波器通常只有8位垂直分辨率和不高的
DC精度，而PicoScope 3000系列的精度達到1%并且有
12位分辨率（清晰度）。因此PicoScope 3000系列的垂
直分辨率達到4000點，而當前市場上的大多數汽車示波
器只有100或200點。同PicoScope 3000系列的高分辨率
一樣，它還有一個大容量的512,000樣本緩存器。這兩個
特點使它能夠詳細地捕捉復雜的，大型的信號即使這些信
號持續時間比較長，并且你還可以放大波形上可疑的區域，
研究波形的全部細節。
(進一步了解大容量緩存器的優點 >>>)
使用快捷容易
PicoScope 3000系列示波器使用方便，只需插入任何臺式電腦或筆記本電腦的USB口上，打開電腦上的PicoScope汽車軟件，然后從下拉菜單中選擇你要測試的部件/系統。軟件自動為您配置示波器，也給你一些建議：波形應該象什么，和所選測試的常用技術資料。
因?yàn)镻icoScope具有自動設置功能，因此你也可以快速和容易地觀察未知信號：只需點擊自動設置（Auto Setup）按鍵，PicoScope將自動設置時基，通道和觸發配置來顯示你的示波器采集的任何信號。
在車間或者在路上使用 - 由你定
PicoScope從電腦的USB口上取電 - 因此不需要笨重的外部電源或電池包，這使你很方便地在修理廠或者在道路上診斷汽車故障。
你的全面汽車診斷平臺
PicoScope汽車示波器模塊可以單獨購買也可以和其它附件一起整套購買Pico汽車診斷組合。
由汽車發燒友設計，獲獎的Pico汽車診斷組合包含所有你用于測試和測試現代汽車電子系統的組件 - 全部裝在攜帶方便的存放箱內以保護你的示波器組件并且保證不會到處尋找這些附件。
參數
| |
PicoScope 3223 |
PicoScope 3423 |
| 分辨率 |
12 bits |
| 通道數 |
2 x BNC |
4 x BNC |
| 電壓量程 |
±20 mV to 50 V in 11 ranges |
| 過載保護 |
±100 V |
| 輸入 |
1 MΩ resistance
20 pF capacitance |
| 采樣率 |
20 MS/s (1 channel)
10 MS/s (2 channels) |
20 MS/s (1 channel)
10 MS/s (2 channels)
5 MS/s (3 or 4 channels) |
| 精度 |
±1% |
| 模擬帶寬 |
10 MHz |
| 緩存器容量 |
512 k samples |
| 尺寸 |
140 x 190 x 45 mm (5.51 x 7.48 x 1.77 in) |
| PC 連接 |
USB 2.0 (USB 1.1 compatible) — cable supplied |
| 電源 |
From USB port (500 mA @ 4.5V) |
| 環境 |
+20 °C to +30 °C for quoted accuracy, 0 °C to +70 °C overall.
20 to 90% RH |
| 包含軟件 |
PicoScope Automotive for Windows XP (SP2) and Vista |
| PC 配置 |
Processor: Pentium class processor or equivalent
Memory: 32 MB minimum
Disk space: 10 MB minimum
Operating system: Microsoft Windows XP/Vista
Ports: USB 1.1 compliant port minimum. USB 2.0 compliant port recommended. Must be connected direct to the port or a powered USB hub |
