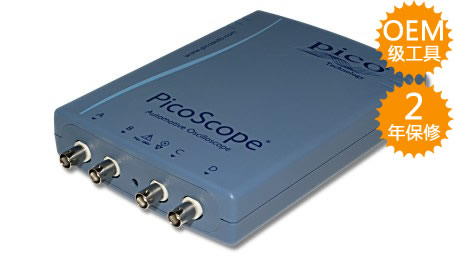

PicoScope 4000系列 - 汽車診斷示波器模塊
 PicoScope 4000汽車診斷示波器模塊操作非常
容易，因此能夠極大節省你的診斷時間同時又
能節省費用開支。使你能夠快速診斷現代汽車
的故障。
PicoScope 4423是目前市場上最先進的汽車
診斷示波器模塊， 包含在我們的4通道汽車組
合中。
更快采樣
PicoScope 4423捕捉信號的速度比其它任何PicoScope汽車示波器快4倍 - 因此它能夠兼
容新型FlexRay標準，并且保證你的汽車示波
器在將來仍然能夠繼續使用，不會落伍。
更大存儲器
除了能夠捕捉更快的信號，PicoScope 4423還有一個不間斷工作的32 MB存儲器。這種存儲容量是上一代示波器的64倍， PicoScope 4423
保證你能夠毫不費力地捕捉信號的每個細節。你再也不會錯失發現疑難雜癥，例如間歇性故障。
| 2或4個通道
達到80 MS/s實時采樣率
達到20 MHz 帶寬
32,000,000樣本存儲器
100 V 最大輸入量程
無需外部變壓器供電
USB 2.0 (USB 1.1 兼容) 連接實現快速屏幕刷新
過載和短路保護
CAN總線和FlexRay兼容
適用于任何汽車
操作容易
包括汽車診斷軟件
免費軟件升級
24個月保修
免費技術支持 |
更高的輸入量程
PicoScope 4423 的 ±100 V 高輸入量程不需要外部衰
減器就能進行大多數汽車電路測試。
對不起 - 我們不能使它的操作再容易了
因為有熟悉的圖形化用戶界面，幫助文件，和參考資料庫，
使用你的PicoScope 4423從來就沒有如此容易使用。如果你是
我們的示波器用戶，只要連接好，你就能夠立即體驗到
PicoScope 4423強大的功能和卓越性能。如果你從來沒有
用過我們的示波器，你也不需要花費幾個小時閱讀使用手冊
就可以開始使用。
新一代汽車診斷示波器
PicoScope 4423快速的采樣速度，大容量存儲器和更寬的
帶寬，意味著不僅能夠應用于現在的所有汽車，也能夠應用
于新型和未來汽車復雜電子系統的故障診斷。
參數
| 示波器參數 |
PicoScope 4223 |
PicoScope 4423 |
| 帶寬 |
20 MHz (10 MHz在±50 mV量程) |
| 通道數 |
2通道 |
4通道 |
| 垂直分辨率 |
12位分辨率 |
| 增強垂直分辨率 |
16位分辨率 |
| 精度 |
±1%精度 |
| 靈敏度 |
10 mV/格 至 20 V/格 |
| 輸入量程 (滿刻度) |
±50 mV至±100 V在11個量程內 |
| 輸入特性 |
1 MΩ并聯22 pF |
| 輸入類型 |
單端，BNC接頭 |
| 輸入耦合 |
軟件可選AC/DC |
| 過載保護 |
±200 V在單個輸入上 |
最大采樣率 (單發)
1 或 2 通道在用
3 或 4 通道在用 |
80 MS/s采樣率
20 MS/s采樣率 |
| 緩存器容量 |
活通道之間共享32兆采樣點 |
| 波形緩存 |
達到10000個波形 |
| 時基范圍 |
100 ns/格 至 200 s/格 |
| 觸發 |
| 源 |
任何輸入通道 |
| 基本觸發 |
自動, 重復, 單次, 無 |
| 先進觸發 |
上升沿, 下降沿, 滯后沿, 脈沖寬度, 矮小脈沖, 壓差, 窗口 |
| 前觸發最大延遲 |
10 x “每格” 時基設置 |
| 后觸發最大延遲 |
50 s |
| 頻譜分析 |
| 帶寬 |
20 MHz |
| 頻率范圍 |
DC至20 MHz |
| 顯示模式 |
量值, 峰值保持, 平均 |
| PC配置 |
| 最小 |
處理器: Pentium II處理器或者更高
內存: 64 MB (XP) / 512 MB (Vista)至少
操作系統: Microsoft Windows XP SP2或者Vista (只是32-位)
接口: USB 1.1兼容 |
| 建議 |
處理器: 2 GHz Pentium IV處理器或者以上
內存: 256 MB (XP) / 1 GB (Vista)
操作系統: Microsoft Windows XP SP2或者Vista (只是32-位)
接口: USB 2.0兼容 |
| 環境 |
操作環境
溫度范圍 |
0 °C 至 45 °C (15 °C 至 40 °C適用于所述精度) |
存放環境
溫度范圍
濕度 |
-20 至 +60°C
5 至 95% RH, 無冷凝 |
| 外形尺寸 |
| 尺寸 |
200 x 140 x 35 mm (大約 7.9 x 5.5 x 1.4 in) |
| 重量 |
<500 g (大約 1.1 lb) |
| 一般 |
| 附件(包含) |
USB 2.0線，用戶手冊，軟件CD-ROM（中文版） |
| PC接口 |
USB 2.0 (USB 1.1兼容) - 包含連接線 |
| 電源 |
從USB口取電 |
| 認證標準 |
FCC (EMC), CE (EMC and LVD), RoHS compliant |
| 完全滿意保證 |
In the event that this product does not fully meet your requirements you can return it for an exchange or refund. To claim, the product must be returned in good condition within 14 days. |
| 保修 |
2年 |
|
