圖 1

氣缸平衡測試測量每個氣缸為發動機全部功率輸出的貢
獻比率。用PicoDiagnostics發動機體檢軟件進行氣缸測試就像1、2、3一樣簡單：

1. 把示波器通道 'A'連接到汽車蓄電池上。
2. 起動發動機。
3. 加載PicoDiagnostics體檢軟件，選擇氣缸平衡測試然后點擊“開始”。

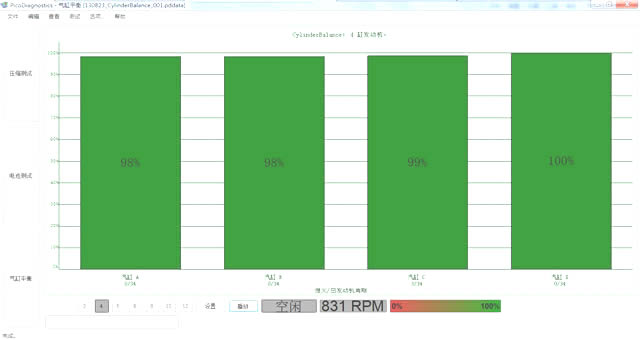

一旦測試完成，體檢軟件就會分析數據，測試結果馬上
以條形圖的形式顯示，如圖1。一般使用時，為了節省
時間，該軟件不判斷有問題的氣缸是哪個氣缸。

圖 2

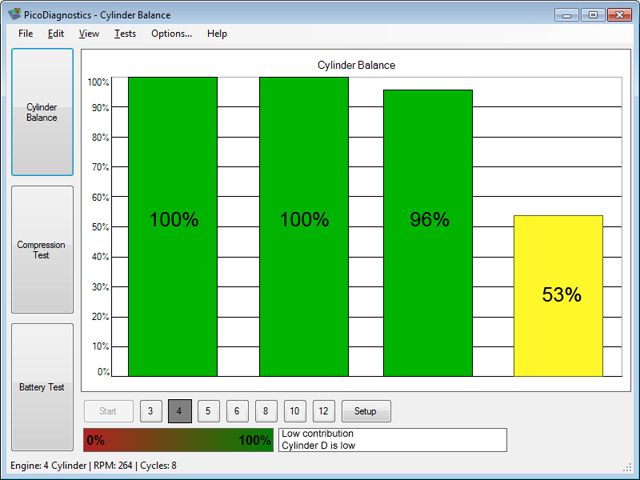

圖2顯示汽車功率下降。從圖中可以清楚地看到某個氣缸
正在連續輸出少量功率。通過點擊鼠標右鍵，我們也可
以顯示變化，缺火和信號。缺火選項顯示沒有探測到缺
火，這就說明要么是供油問題例如噴油嘴堵塞，要么是
機械問題例如氣缸漏氣。

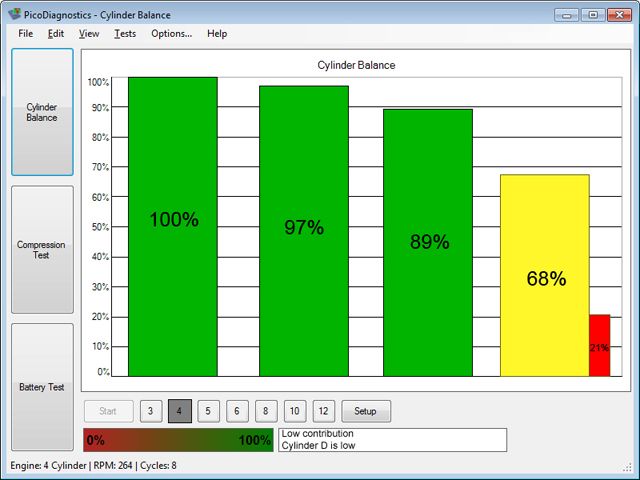

圖3顯示汽車的某個氣缸輸出的功率少于其它氣缸。這里的故障是缺火造成的，在條形圖的旁邊有一個紅色條形圖。

圖 3

使用方便容易，又有很多用途

PicoDiagnostics發動機體檢軟件的使用是如此之快又容易，因此用途廣泛。主要應用包括：

• 車間內故障診斷和失效恢復維護。如果車輛有明顯的發動機故障，該軟件能幫你快速查出根源。它和PicoScope汽車軟件是一對好搭檔，然后用PicoScope汽車軟件測試單個部件，最后完成整個診斷。
• 發動機健康檢查。因為PicoDiagnostics體檢軟件的使用非常快速和方便，因此它特別適用于測試所有進修理廠的汽車，即使這些汽車沒有明顯的故障，或者即使只是進廠做保養或者換輪胎的車輛。該軟件能夠打印出發動機健康狀況的測試報告，該報告呈現給顧客證明發動機運行狀態良好或者顯示出需要對發動機做進一步的檢查和維修。
• 車隊車輛的預防性保養。無論你經營一家商用
  車隊還是出租車隊，定期進行發動機健康檢查有
  助于早期發現問題，以免問題進一步惡化。這有
  助于避免在外高成本停運。
• 車輛售前檢查。如果你經常購買汽車或者為顧客做購買前的汽車檢查，PicoDiagnostics體檢軟件是理想的檢查工具。在幾分鐘內，你就能夠完成發動機的
  健康檢查并打印出檢查報告給顧客。
