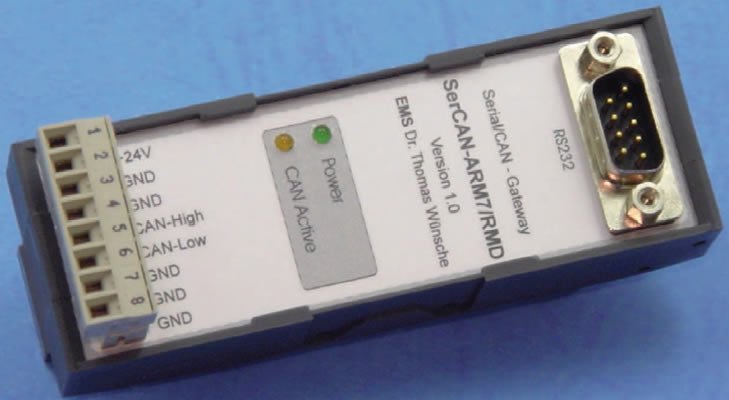

SerCAN是一款協議轉換器，在CAN和RS232設備之間轉換。SerCAN可把串口設備連接到CAN系統上，
例如測量設備、條形碼掃描器和手持終端。SerCAN通過32位微控制器和48MHz時鐘發揮強大作用。
特點
- 在CAN和RS232串口之間協議轉換
- 通過CAN總線透明傳輸串行數據流
- 通過串口透明傳輸CAN報文
- 接收的CAN報文可配置過濾
- 微控制器NXP LPC2119，帶內部CAN控制器
- 導軌安裝，供電電壓范圍寬
- 獨立的開發包
技術數據
布置和連接
通過可插入端子連接CAN。
| 管腳 |
名稱 |
功能 |
| 1 |
+24V |
供電電壓 |
| 2, 3, 6-8 |
GND |
地極 |
| 4 |
CAN_H |
CAN數據線路（顯性高） |
| 5 |
CAN_L |
CAN數據線路（顯性低） |
Sub-D 9母接頭連接：
| 管腳 |
名稱 |
功能 |
| 2 |
RxD |
接收數據線路 |
| 3 |
TxD |
傳輸數據線路 |
| 5 |
GND |
地極 |
| 7 |
RTS |
請求發送控制線路 |
| 8 |
CTS |
清除發送控制線路 |
極限值
| 參數 |
最小 |
最大 |
單位 |
| 存放溫度 |
-20 |
+80 |
°C |
| 工作溫度 |
0 |
+60 |
°C |
| 供電電壓 |
-100 |
+30 |
V |
| CAN總線接頭上的電壓 |
-30 |
+30 |
V |
| 允許功率消耗 (at 60°C) |
n.s. |
2000 |
mW |
名義值
| 參數 |
最小 |
常規 |
最大 |
單位 |
| 電流消耗（待機運行） |
n.s. |
30 |
n.s. |
mA |
| 電流消耗（250 kbaud, 100%總線負載） |
n.s. |
40 |
n.s. |
mA |
| 供電電壓 |
10 |
24 |
30 |
V |
|
相關產品
???T型連接器和電纜
???CAN/CAN網關
???Ethernet CAN接口
訂貨說明
| 貨名 |
貨號 |
| SerCAN |
12-20-202-20 |
|
