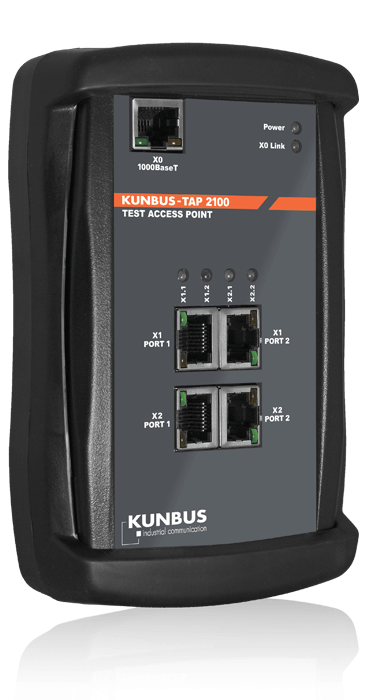

KUNBUS-TAP 2100是一款當前所有工業以太網都適用的網絡分析儀。該設備有4個端口，能夠同時記錄最多2個獨立的實時以太網連接。

在過程中，一個內部直通延遲0μs（零延遲）使該網絡監測器能夠完全透明地檢測數據通道。KUNBUS-TAP 2100通過標準千兆位以太網接口連接到電腦。所捕獲的數據包可使用網絡協議分析儀例如“Wireshark”讀取和分析。

它小型化又堅固的外殼，因此KUNBUS-TAP 2100特別適用于日常現場使用。
注釋：除了標準100MBit/s版本，還有10MBit/s版本可定制。

應用領域

• 測試訪問點
• CRC錯誤分析
• 收和發幀對比
• 測量抖動和延遲

規格

• 測量系統適用于實時以太網總線系統
• 以太網端口 4 + 1 （2線路監測）
• 上行端口： - 1 Gbps 1000BASE-T Ethernet - RJ45 socket
• 采樣端口：- 100 Mbps 100BASE-TX Ethernet - RJ45 socket
• 吞吐量延遲 ~0 μs (zero delay)
• 時間戳分辨率 1 ns
• 3 LED
• 全雙工運作
• 無過濾傳輸 CRC 錯誤
