KUNBUS-Scripter是我們KUNBUS-IC和KUNBUS-COM模塊的可選配置工具。當然,該功能可以根據要求集成到我們的定制解決方案中。
腳本解釋器
??? 腳本解釋器允許用戶數據通過串行接口簡單地移入任何協議中。使用腳本命令,可以從現場總線寄存器讀取數據,收集到特定協議包中,然后發送到傳感器或執行器。校驗和使用特殊命令計算并附加到數據包。數據可以從回復包中移出,以寄存器存儲,然后通過現場總線傳輸。這里有一個特殊的過程來處理可能發生的任何協議錯誤。
協議生成器
“協議生成器”允許直接發布由以下主要組件組成的腳本:

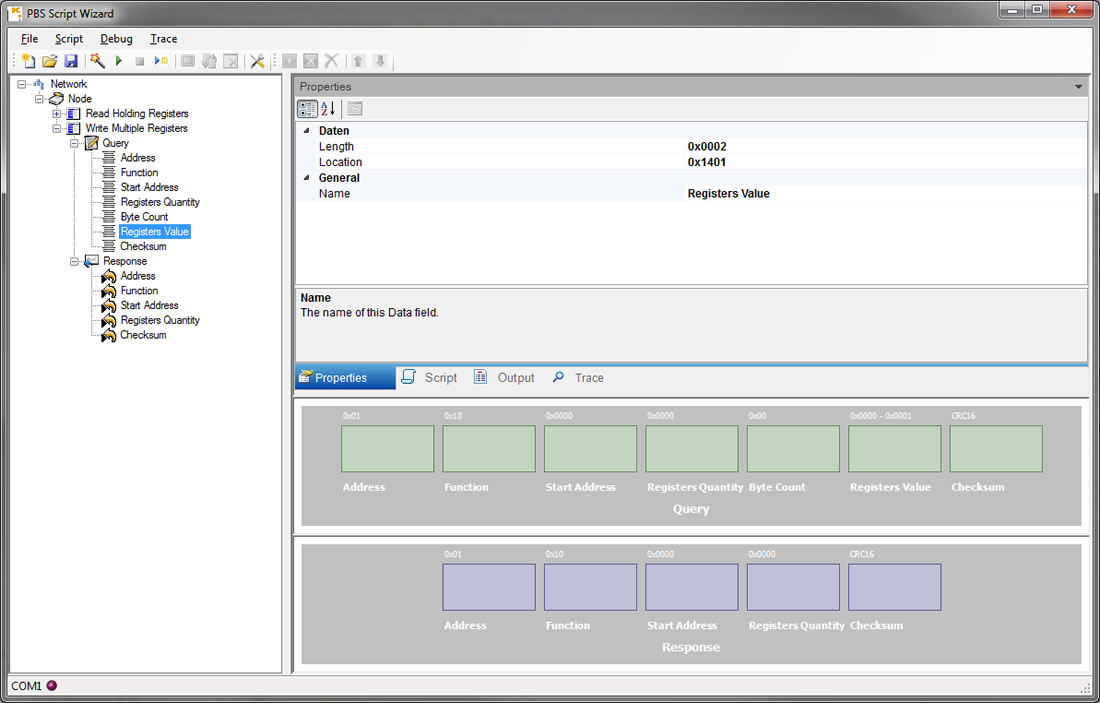

ProtocolBuilder腳本向導 |
|
使用腳本向導,可以在表的幫助下和沒有先前的編程知識的情況下創建通信過程。有針對不同協議的查詢-響應-過程的預定義模板。此外,可以創建新模板,從而生成實際腳本。只需單擊一下,可以生成腳本并將其加載到模塊上。追蹤功能(錯誤協議)將以圖形方式顯示。以這種方式,可以容易地監視腳本以確定它是否相應地運行和正在傳輸哪些值。
ProtocolBuilder編輯器
編輯器是一個文本編輯器,具有語法高亮顯示和自動完成功能。可以實現所有可用的命令集和任何數量的串行協議。通過使用集成編譯器,腳本可以在按下按鈕時被翻譯,從而被傳送到模塊。

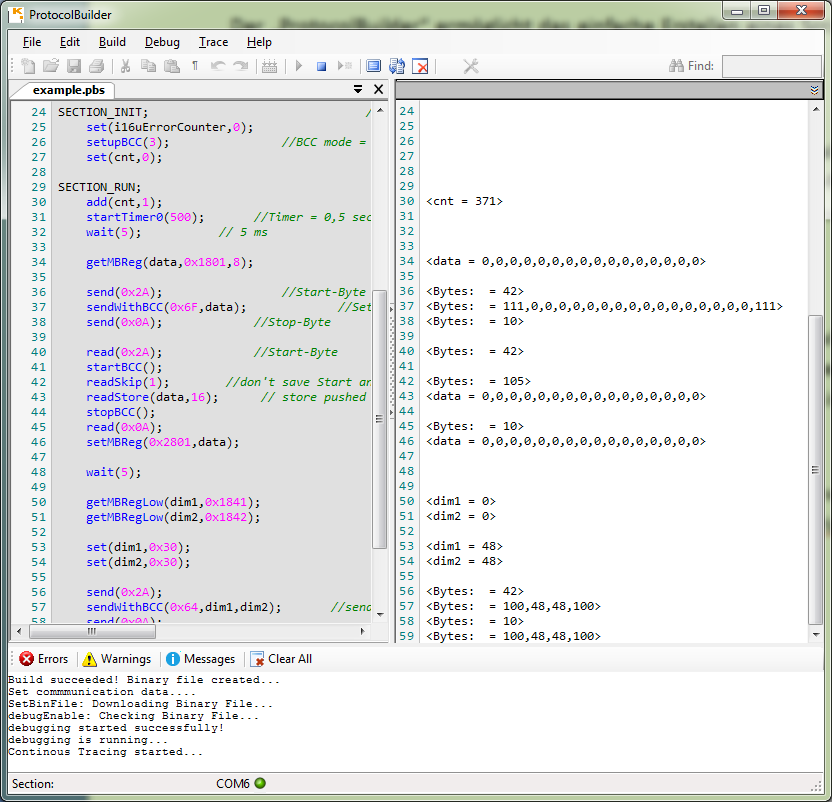

ProtocollBuilder跟蹤
此外,編輯器提供了一種搜索錯誤的跟蹤模式。在此模式下,變量值連續加載并顯示在腳本源代碼旁邊的列中。由此可以遵循腳本的過程并且檢測可能發生的任何錯誤。 |
