分析儀：SERCOS顯示器

MON-SC

Windows NT/2000/XP 的SERCOS監視器

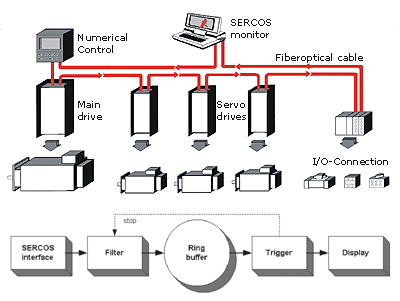

在SERCOS系統中，SERCOS監控軟件支持數據傳輸的監測。因此，可以嵌入到光纖環中作為最后一個節點，且優先于控制器（SERCOS主站）。在該節點上，所有的報文都能被記錄和觀測。

SERCOS監控軟件支持Windows 95/98/NT操作系統，提供方便的用戶友好接口，具有完善的會話箱。預選擇命令和反饋值，診斷和參數信息，還有局部值和配置數據都能在不同的窗口中顯示。

在一個SERCOS環中，不同制造商的驅動和I/O設備，其不同的參數都能找到。在系統初始化期間，SERCOS監控軟件能夠自動檢測當前環的配置，并且把配置參數保存在一個文件中。該配置文件包括了所有的SERCOS特殊的通訊參數，可以作為以后設置和測試的基礎。

基于當前的配置，就可以準備開始數據傳輸的記錄。在記錄期間，循環或非循環數據可以在屏幕上顯示。在用戶對其動作的時候或者在到達一個觸發調整前，記錄就會停止。

在SERCOS監控軟件中，具有SERCOS數據庫。

優點

通過SERCOS兼容PCMCIA板卡連接
操作系統Windows 95/98/NT
環形結構的自動識別和SERCOS循環的可視化
具有用戶友好會話界面的清晰操作界面
過程數據的圖形顯示（示波器功能）
非循環數據的顯示與解釋（服務通道）
在長時間的監控中，通過濾波器來減少數據量
豐富的觸發功能

產品		MON-SC
描述		Windows NT/2000/XP 的SERCOS監視器
遞送范圍		CIF 60-SCEB 所有參數和命令描述的SERCOS-數據庫


操作系統		Windows NT/2000/XP
接口		PCMCIA板卡,帶有外部F-SMA光纖連接類型II
傳輸速率		2,4,8,16 MBit/s
顯示		全局參數，如數據速度,循環時間,通訊階段驅動特殊參數，如地址,報文發送時間等服務通道數據,例如以text報文數據顯示的參數和命令報文數據 Real-time data in line graphic
功能		SERCOS系統中數據交換觀測
